厂区室外地埋管道安装工程施工设计方案

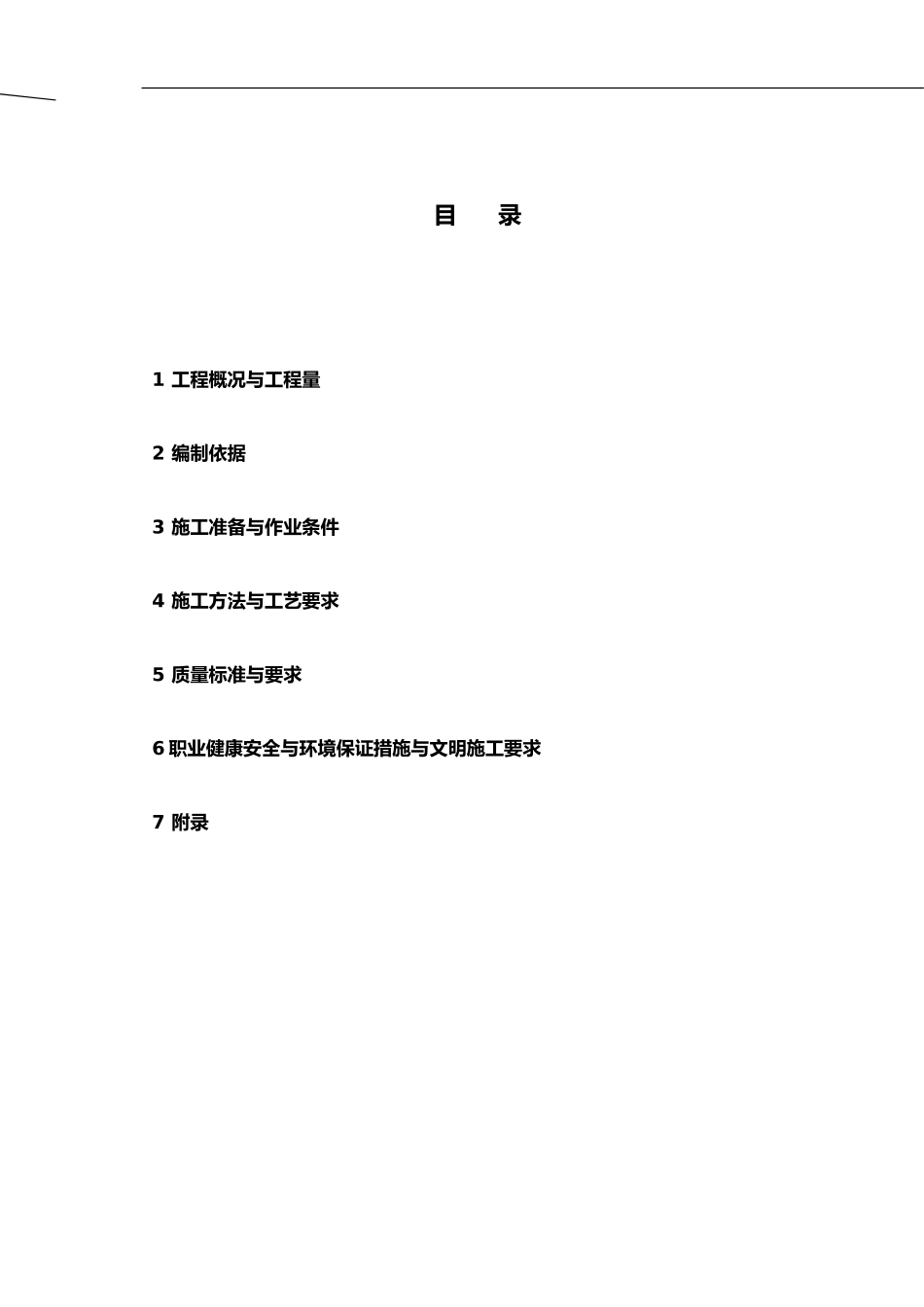

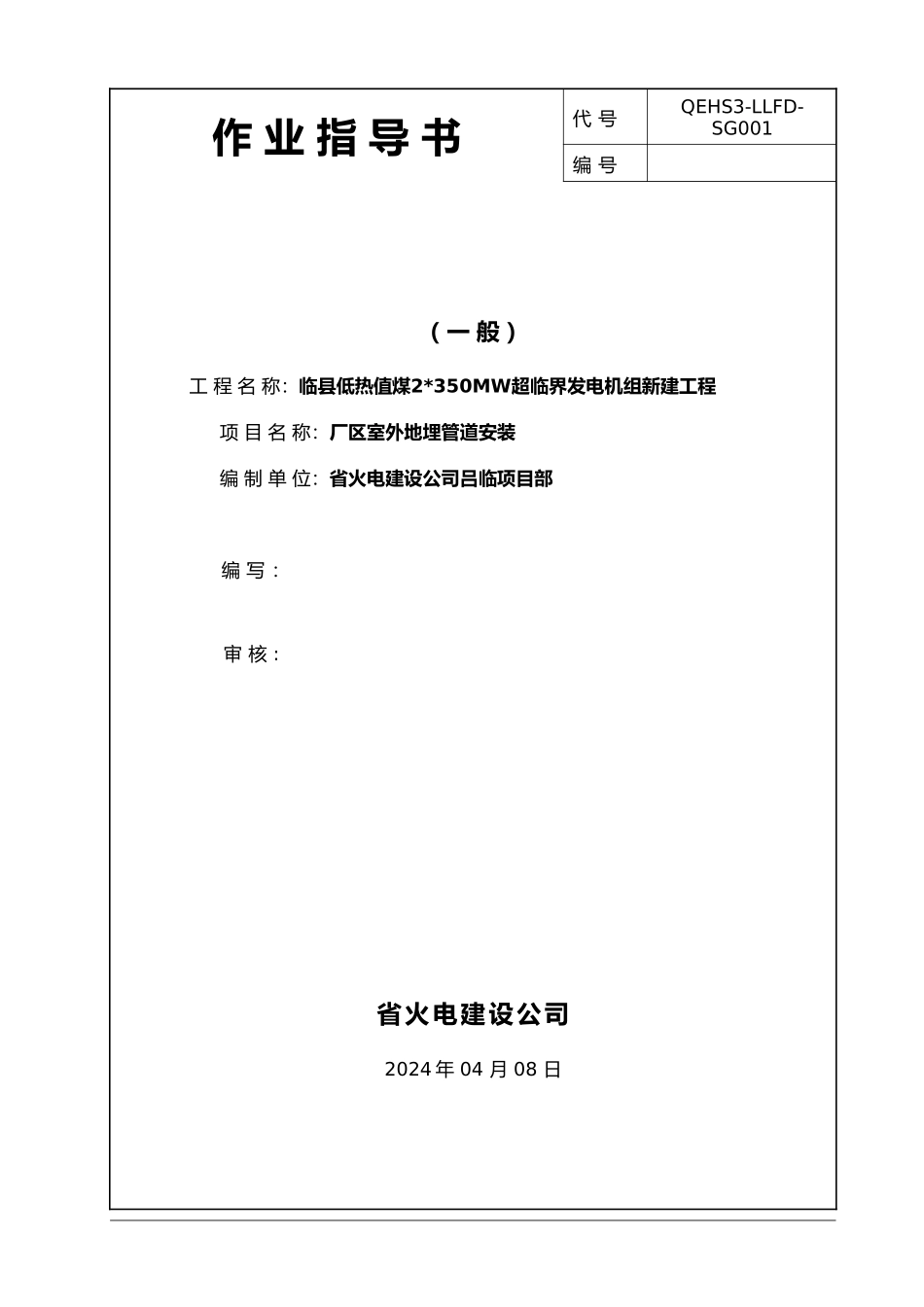

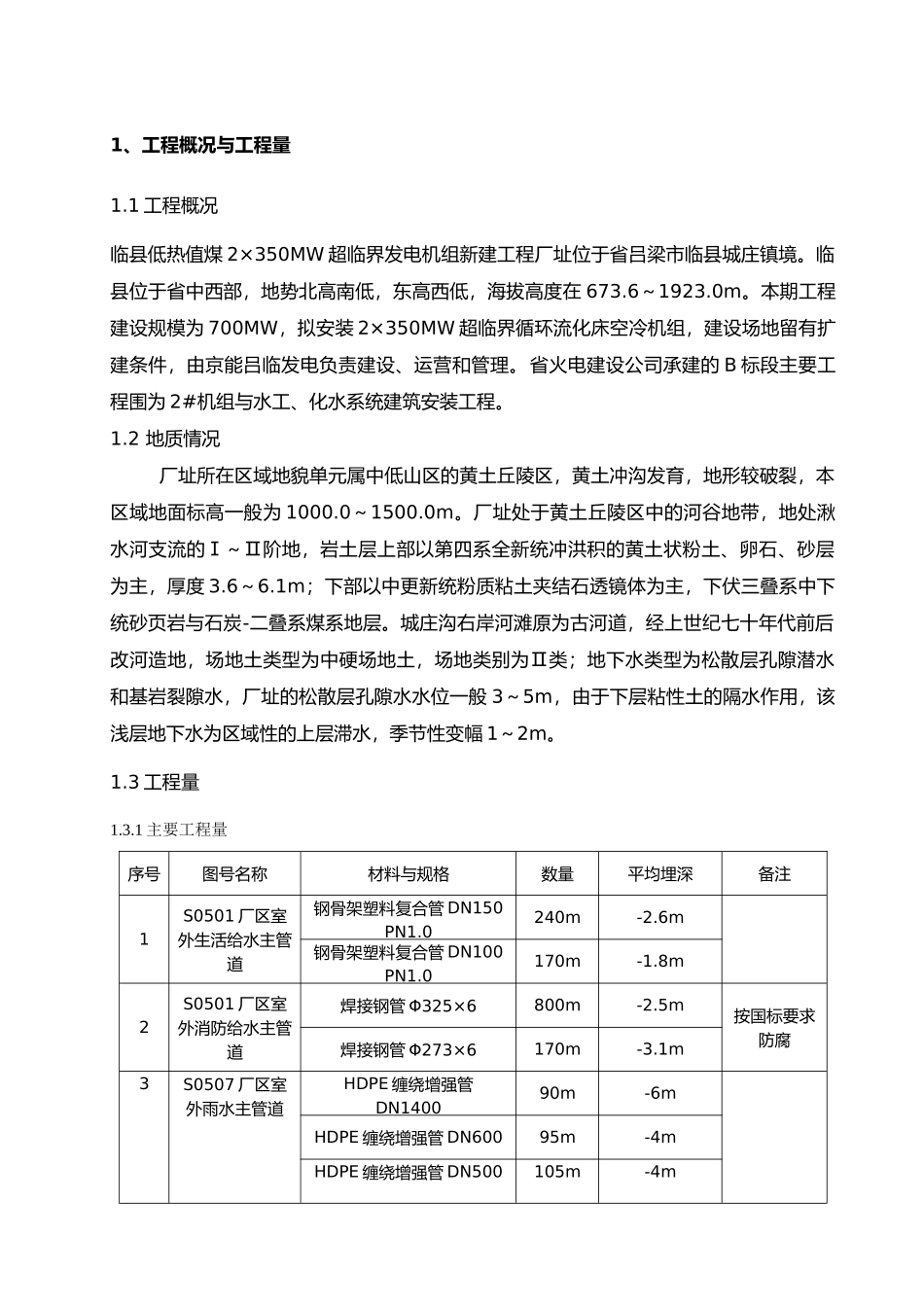

作 业 指 导 书代 号QEHS3-LLFD-SG001编 号（ 一 般 ） 工 程 名 称：临县低热值煤2*350MW超临界发电机组新建工程 项 目 名 称：厂区室外地埋管道安装 编 制 单 位：省火电建设公司吕临项目部 编 写 ： 审 核 :省火电建设公司2024 年 04 月 08 日目 录1 工程概况与工程量2 编制依据3 施工准备与作业条件4 施工方法与工艺要求5 质量标准与要求6 职业健康安全与环境保证措施与文明施工要求7 附录1、工程概况与工程量1.1 工程概况临县低热值煤 2×350MW 超临界发电机组新建工程厂址位于省吕梁市临县城庄镇境。临县位于省中西部，地势北高南低，东高西低，海拔高度在 673.6～1923.0m。本期工程建设规模为 700MW，拟安装 2×350MW 超临界循环流化床空冷机组，建设场地留有扩建条件，由京能吕临发电负责建设、运营和管理。省火电建设公司承建的 B 标段主要工程围为 2#机组与水工、化水系统建筑安装工程。1.2 地质情况 厂址所在区域地貌单元属中低山区的黄土丘陵区，黄土冲沟发育，地形较破裂，本区域地面标高一般为 1000.0～1500.0m。厂址处于黄土丘陵区中的河谷地带，地处湫水河支流的Ⅰ～Ⅱ阶地，岩土层上部以第四系全新统冲洪积的黄土状粉土、卵石、砂层为主，厚度 3.6～6.1m；下部以中更新统粉质粘土夹结石透镜体为主，下伏三叠系中下统砂页岩与石炭-二叠系煤系地层。城庄沟右岸河滩原为古河道，经上世纪七十年代前后改河造地，场地土类型为中硬场地土，场地类别为Ⅱ类；地下水类型为松散层孔隙潜水和基岩裂隙水，厂址的松散层孔隙水水位一般 3～5m，由于下层粘性土的隔水作用，该浅层地下水为区域性的上层滞水，季节性变幅 1～2m。1.3 工程量1.3.1 主要工程量序号图号名称材料与规格数量平均埋深备注1S0501 厂区室外生活给水主管道钢骨架塑料复合管 DN150 PN1.0240m-2.6m钢骨架塑料复合管 DN100 PN1.0170m-1.8m2S0501 厂区室外消防给水主管道焊接钢管 Φ325×6800m-2.5m按国标要求防腐焊接钢管 Φ273×6170m-3.1m3S0507 厂区室外雨水主管道HDPE 缠绕增强管DN140090m-6mHDPE 缠绕增强管 DN60095m-4mHDPE 缠绕增强管 DN500105m-4mHDPE 缠绕增强管 DN400600m-6m铸铁管 DN200162m-3m4S0505 厂区室外生活污水主管道HDPE 螺旋波纹管 DN400110m-4mHDPE 螺旋波纹管 DN300160m-2.5m5S0503 厂区室外生产给水主管道焊接钢管 Φ219×6430m-2.1m按国标要求防腐焊接钢管 Φ27...
