厨房排油烟风管制作安装施工工艺标准

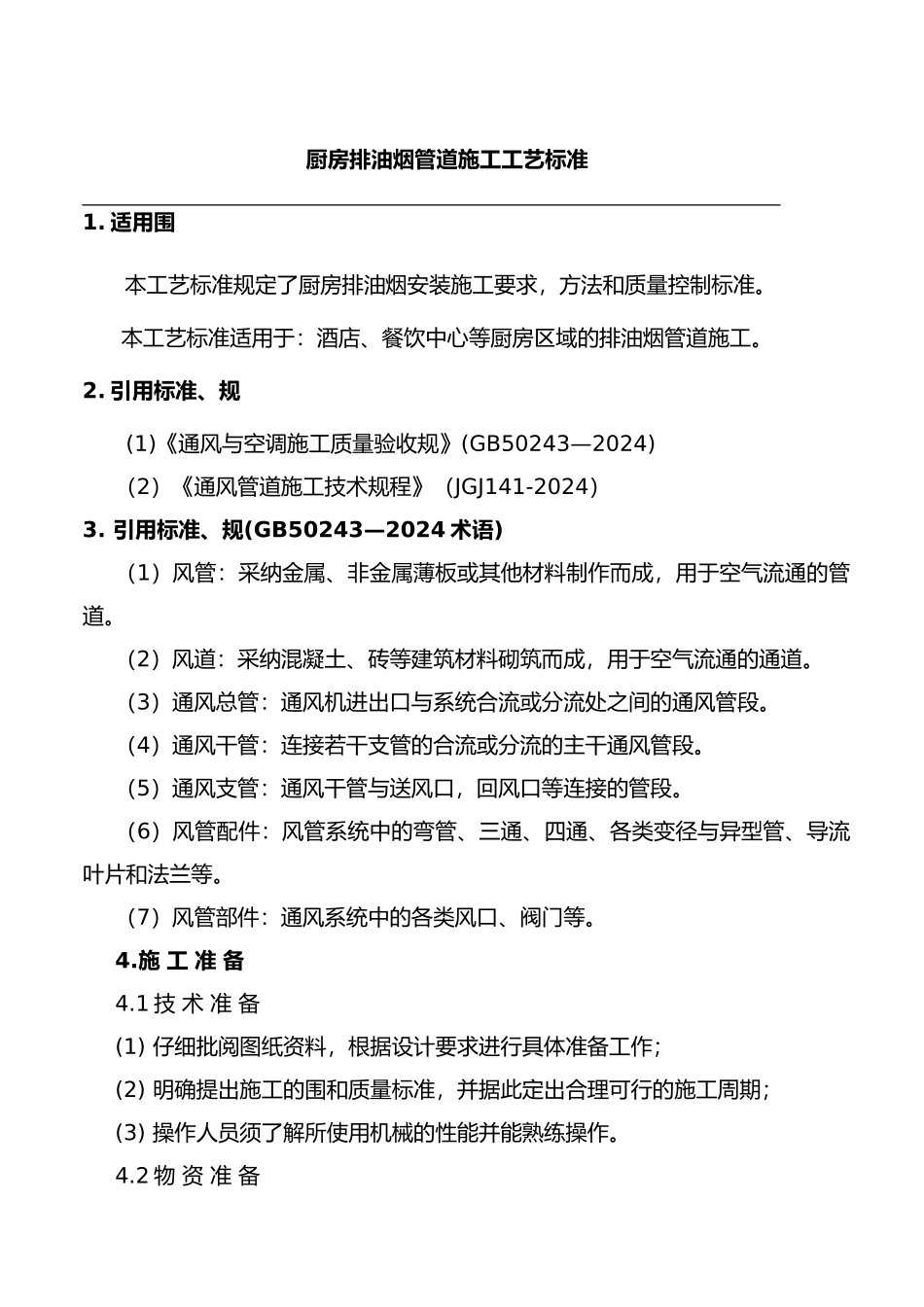

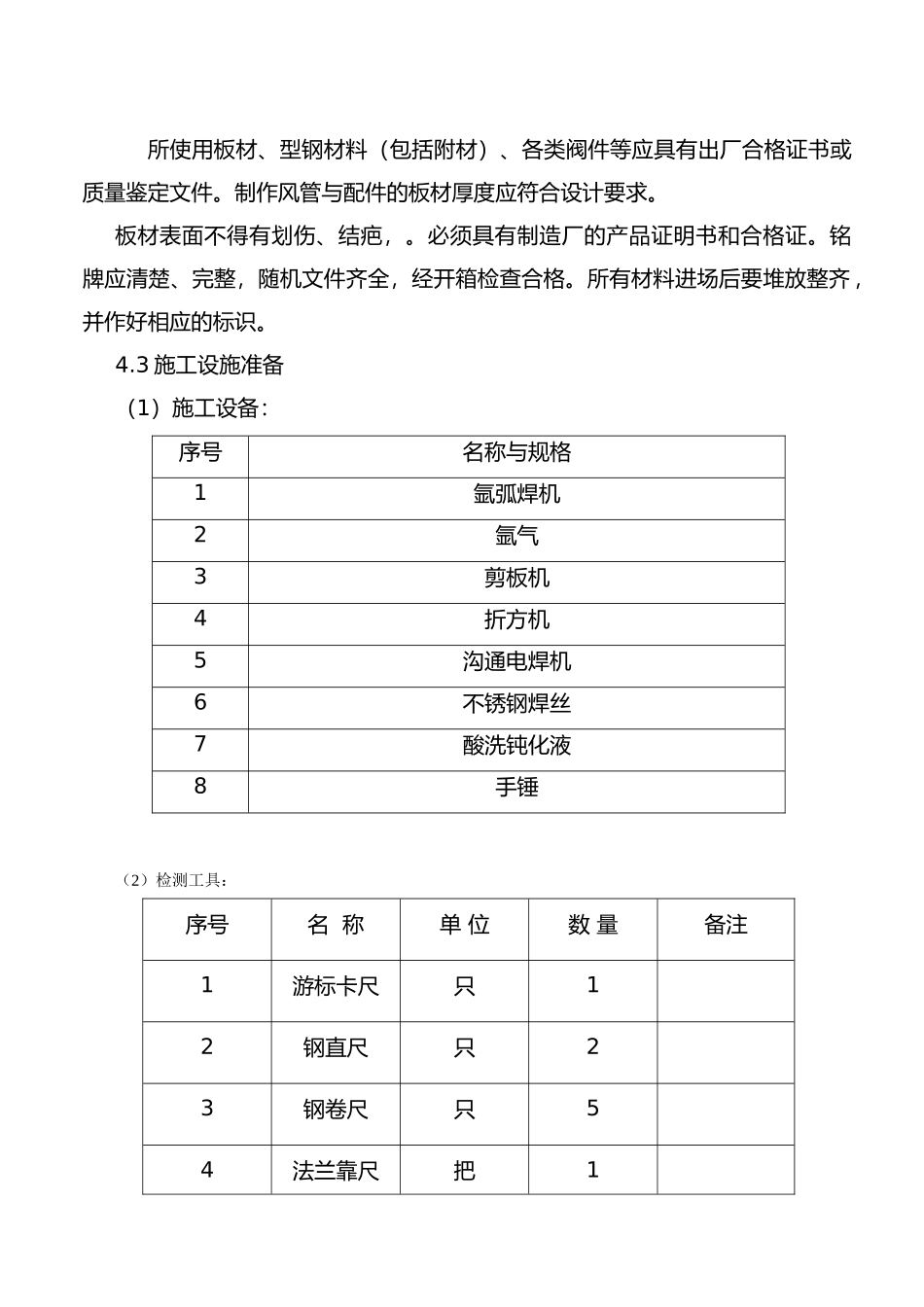

厨房排油烟管道施工工艺标准1. 适用围本工艺标准规定了厨房排油烟安装施工要求，方法和质量控制标准。本工艺标准适用于：酒店、餐饮中心等厨房区域的排油烟管道施工。2. 引用标准、规(1)《通风与空调施工质量验收规》(GB50243—2024)（2）《通风管道施工技术规程》（JGJ141-2024）3. 引用标准、规(GB50243—2024 术语)（1）风管：采纳金属、非金属薄板或其他材料制作而成，用于空气流通的管道。（2）风道：采纳混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。（3）通风总管：通风机进出口与系统合流或分流处之间的通风管段。（4）通风干管：连接若干支管的合流或分流的主干通风管段。（5）通风支管：通风干管与送风口，回风口等连接的管段。（6）风管配件：风管系统中的弯管、三通、四通、各类变径与异型管、导流叶片和法兰等。（7）风管部件：通风系统中的各类风口、阀门等。4.施 工 准 备4.1 技 术 准 备(1) 仔细批阅图纸资料，根据设计要求进行具体准备工作；(2) 明确提出施工的围和质量标准，并据此定出合理可行的施工周期；(3) 操作人员须了解所使用机械的性能并能熟练操作。4.2 物 资 准 备所使用板材、型钢材料（包括附材）、各类阀件等应具有出厂合格证书或质量鉴定文件。制作风管与配件的板材厚度应符合设计要求。板材表面不得有划伤、结疤，。必须具有制造厂的产品证明书和合格证。铭牌应清楚、完整，随机文件齐全，经开箱检查合格。所有材料进场后要堆放整齐，并作好相应的标识。4.3 施工设施准备（1）施工设备：（2）检测工具：序号名 称单 位数 量备注1游标卡尺只12钢直尺只23钢卷尺只54法兰靠尺把1序号名称与规格1氩弧焊机2氩气3剪板机4折方机5沟通电焊机6不锈钢焊丝7酸洗钝化液8手锤序号名 称单 位数 量备注4.4 作业条件准备（1）、熟悉图纸、规等技术资料，编制并组织方案会审。确定风管横向连接时采纳翻边对接焊，翻边尺寸为 15mm，确定不锈钢薄板矩形风管的加固实行不锈钢角钢加固框加固和直角形加固相结合的方法。（2）、检查各种设备运行情况做好记录。5、施工工艺： 5.1 施工工艺流程：钢板裁剪下料加固框预制制定方案角钢下料施工准备翻边、折方5.2 操作要求：在镀锌钢板风管制作标准的基础上，采纳氩弧焊，对不锈钢薄板矩形风管进行焊接制作，不仅在横向连接处采纳氩弧焊焊接，并在风管横向连接时也采纳氩弧焊焊接，即所有的风管接缝处均施以氩弧焊焊接。不锈钢薄板矩形风管的加固实行...
