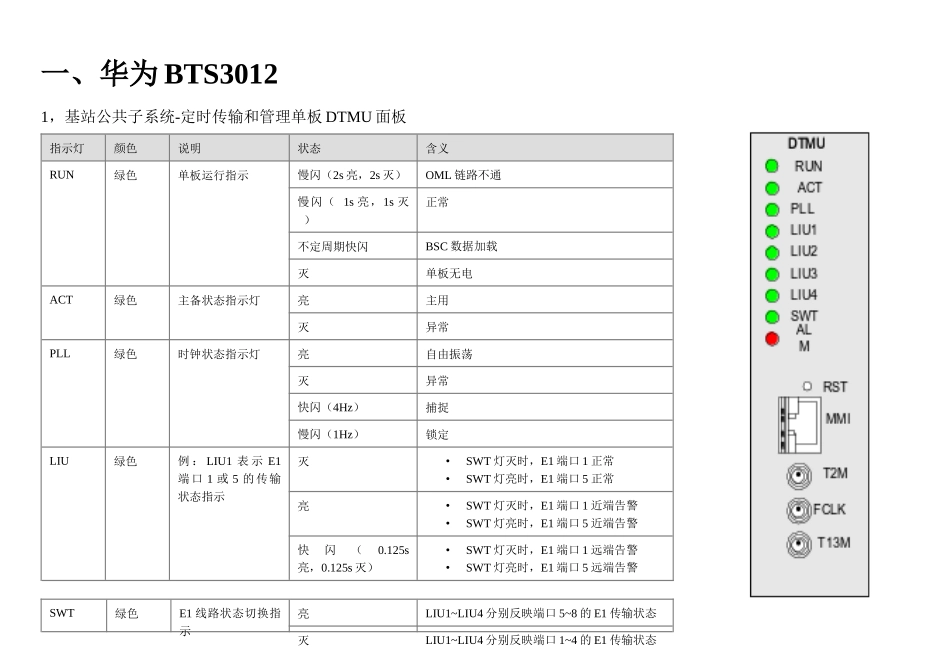

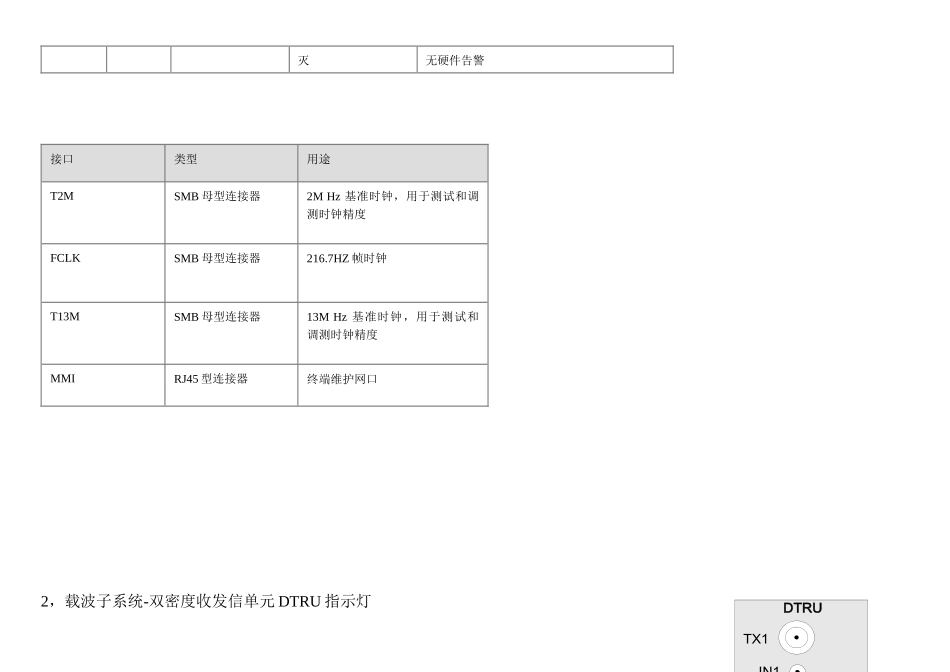

一、华为 BTS30121,基站公共子系统-定时传输和管理单板 DTMU 面板指示灯颜色说明状态含义RUN绿色单板运行指示慢闪(2s 亮,2s 灭)OML 链路不通慢闪( 1s 亮,1s 灭 )正常不定周期快闪BSC 数据加载灭单板无电ACT绿色主备状态指示灯亮主用灭异常PLL绿色时钟状态指示灯亮自由振荡灭异常快闪(4Hz)捕捉慢闪(1Hz)锁定LIU绿色例 : LIU1 表 示 E1端口 1 或 5 的传输状态指示灭•SWT 灯灭时,E1 端口 1 正常•SWT 灯亮时,E1 端口 5 正常亮•SWT 灯灭时,E1 端口 1 近端告警•SWT 灯亮时,E1 端口 5 近端告警快闪(0.125s亮,0.125s 灭)•SWT 灯灭时,E1 端口 1 远端告警•SWT 灯亮时,E1 端口 5 远端告警SWT绿色E1 线路状态切换指示亮LIU1~LIU4 分别反映端口 5~8 的 E1 传输状态灭LIU1~LIU4 分别反映端口 1~4 的 E1 传输状态灭无硬件告警接口类型用途T2MSMB 母型连接器2M Hz 基准时钟,用于测试和调测时钟精度FCLKSMB 母型连接器216.7HZ 帧时钟T13MSMB 母型连接器13M Hz 基准时钟,用于测试和调测时钟精度MMIRJ45 型连接器终端维护网口2,载波子系统-双密度收发信单元 DTRU 指示灯DTRUTX1IN1TCOMIN2TX2RSTRUNACTALMRF_INDPWRRXM1RXD1RXM2RXD2指示灯颜色说明状态含义RUN绿色DTRU 运行和上电指示亮有电源输入,单板存在问题灭无电源输入,或单板工作故障状态慢闪(2s 亮,2s 灭)表示单板正在启动慢闪(1s 亮,1s 灭)表明单板已按配置运行,处于工作运行状态快 闪 ( 0.2s 亮 , 0.2s灭)表示 DTMU 单板正在对 DTRU 下发配置ACT绿色载频工作指示灯亮工作(DTMU 正常下发配置,小区启动),两载波所有信道均可正常工作灭未与 DTMU 建立通信慢 闪 ( 1s 亮 , 1s 灭 )只有部分逻辑信道在正常工作(包括载频互助后)ALM红色告警指示灯亮(包含高频闪耀)严重告警状态,表明单板存在故障灭单板无故障RF_IND红色RF 接口指示灯亮驻波告警灭正常慢闪(1s 亮,1s 灭)无线链路告警接口类型说明TX1N 母型连接器载波信号 TX1 的输出接口发射模式为发射独立或发分集时,将信号输出至射频前端框的载波信号输入接口 发射模式为 PBT 或宽带合路时,悬空TCOMN 母型连接器发射模式为 PBT 或宽带合路时,载波信号 TX1 和 TX2 的合路输出接口TX2N 母型连接器载波信号 TX2 的输出接口发射模式为发射独立或发分集时,将信号输出至射频前端框...
