吉家房110kV变电所电气安装监理实施细则

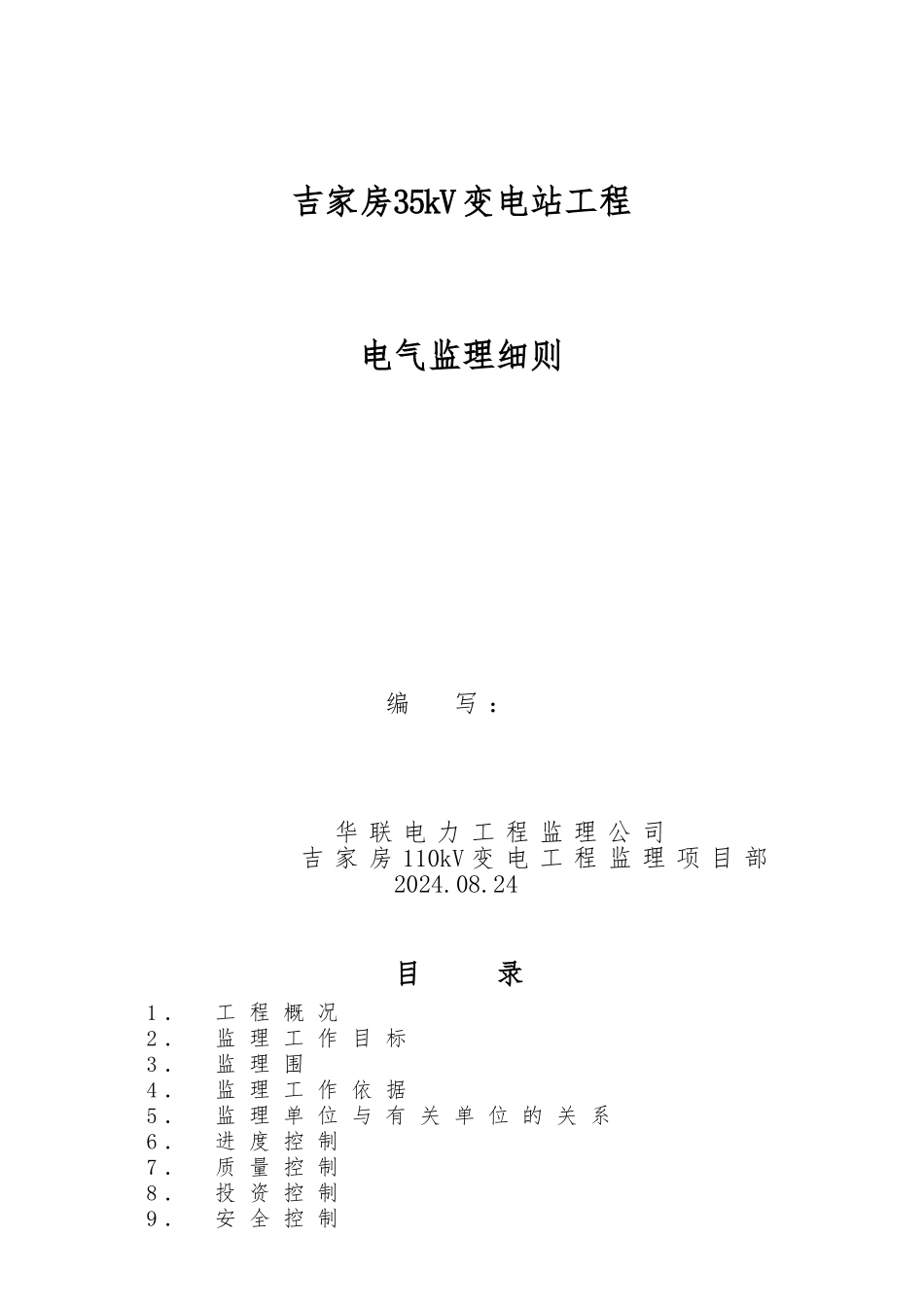

吉家房110kV变电所电气安装监理实施细则_第1页
1/22

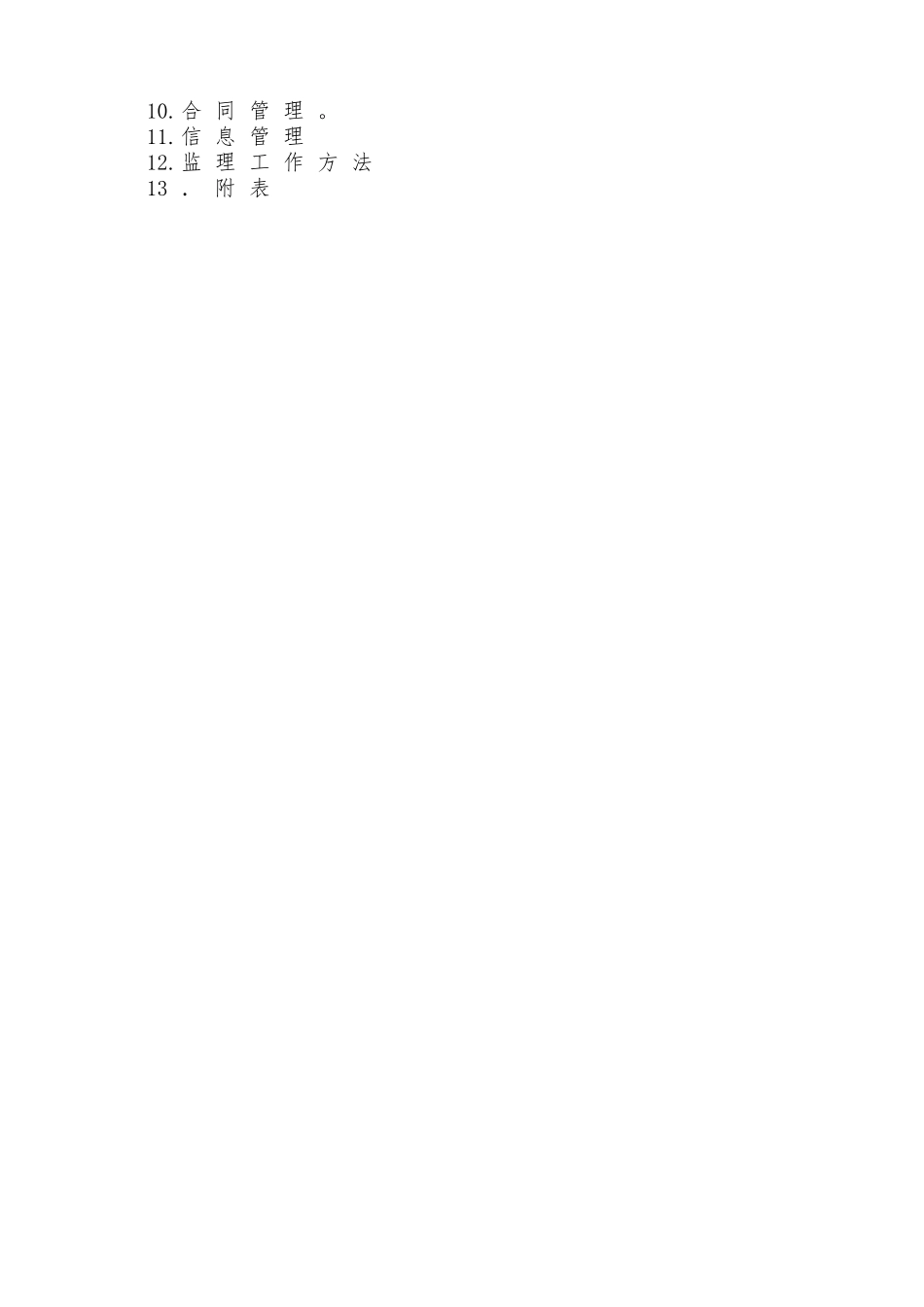

吉家房110kV变电所电气安装监理实施细则_第2页
2/22

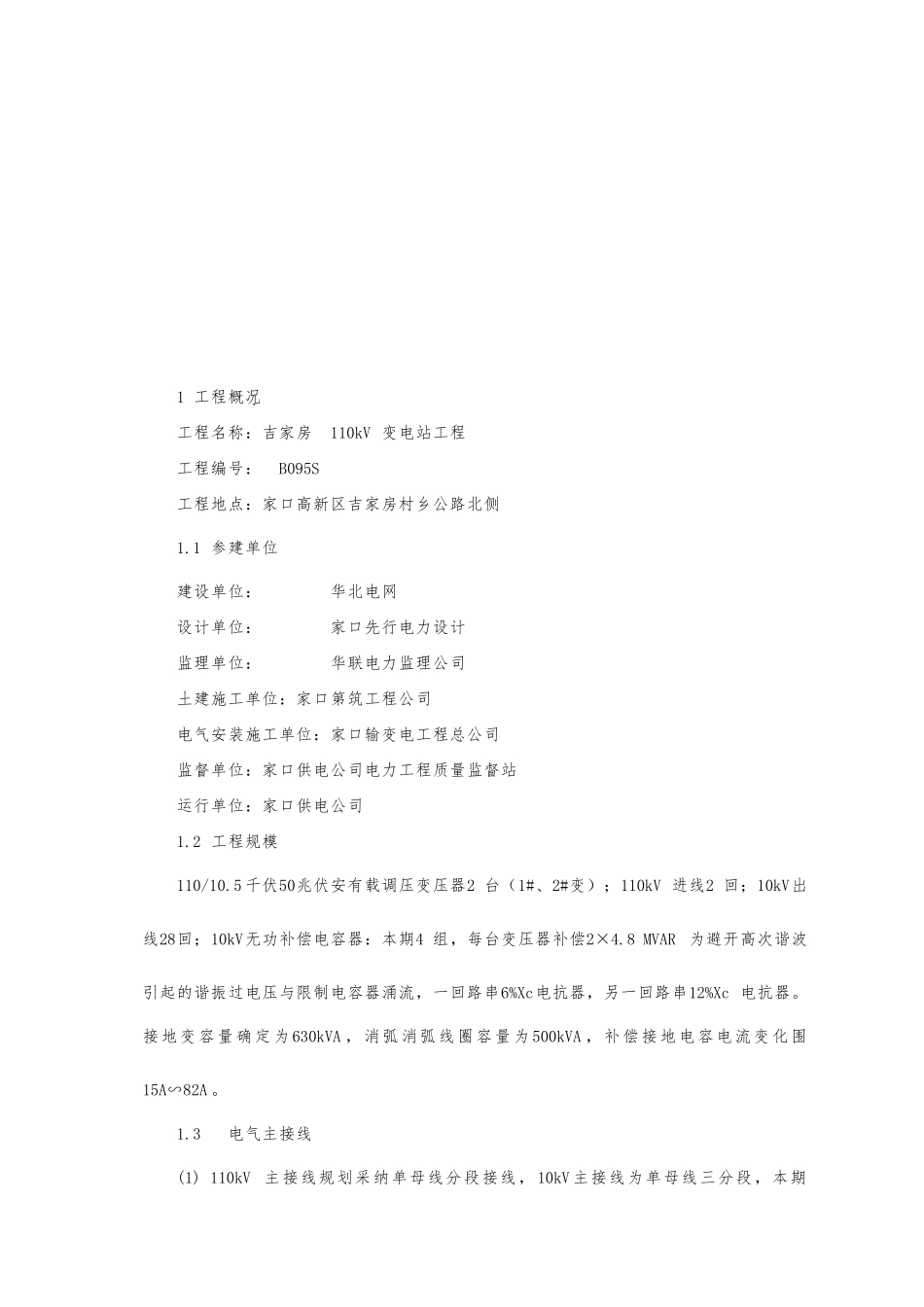

吉家房110kV变电所电气安装监理实施细则_第3页
3/22
吉家房35kV变电站工程电气监理细则编 写 :华 联 电 力 工 程 监 理 公 司吉 家 房 110kV 变 电 工 程 监 理 项 目 部2024.08.24目 录1 .工 程 概 况2 .监 理 工 作 目 标3 .监 理 围4 .监 理 工 作 依 据5 .监 理 单 位 与 有 关 单 位 的 关 系6 .进 度 控 制7 .质 量 控 制8 .投 资 控 制9 .安 全 控 制10.合 同 管 理 。11.信 息 管 理12.监 理 工 作 方 法13 . 附 表1 工程概况工程名称:吉家房 110kV 变电站工程工程编号: B095S工程地点:家口高新区吉家房村乡公路北侧1.1 参建单位建设单位: 华北电网设计单位: 家口先行电力设计监理单位: 华联电力监理公司土建施工单位:家口第筑工程公司电气安装施工单位:家口输变电工程总公司监督单位:家口供电公司电力工程质量监督站运行单位:家口供电公司1.2 工程规模110/10.5 千伏50兆伏安有载调压变压器2 台(1#、2#变);110kV 进线2 回;10kV出线28回;10kV无功补偿电容器:本期4 组,每台变压器补偿2×4.8 MVAR 为避开高次谐波引起的谐振过电压与限制电容器涌流,一回路串6%Xc电抗器,另一回路串12%Xc 电抗器。接地变容量确定为 630kVA ,消弧消弧线圈容量为 500kVA ,补偿接地电容电流变化围15A∽82A 。1.3 电气主接线(1) 110kV主接线规划采纳单母线分段接线, 10kV 主接线为单母线三分段,本期110kV ,10kV主接线均采纳单母线分段接线。(2) 主变规划容量3X50MVAR 台,本期容量2×50MVA 。(3) 110kV 规划出线4 回, 本期2 回。(4) 10kV 规划出线30回,本期10回。(5) 本期工程无功补偿电容器设置10kV侧2X(4.8+4.8 )Mvar。(6) 直流系统采纳两组高频开关电源模块,铅酸密封蓄电池200Ah 两组,直流系统额定电压220V。(7) 五防闭锁采纳微机五防工作站,其功能由综合自动化系统完成。(8)110kV 配电装置为户组合电气GIS 布置, 110kV 断路器配弹簧机构。主变高压侧中性点隔离开关和其余的110kV 主隔离开关和接地隔离开关都配电动机构。10kV配电装置为户真空断路器(弹簧机构)型开关柜。(9) 该变电所为无人值班站,采纳微机保护、数据采集与控制,分层分布式网络结构模式,主变和110kV 部分保护控制室集中组屏, 10kV部分保护就地。 1.4 电气设备布置本变电站110kV 采纳GIS 组合电器由西侧架空进线,110kV 组合电器室布置在二层。1...
