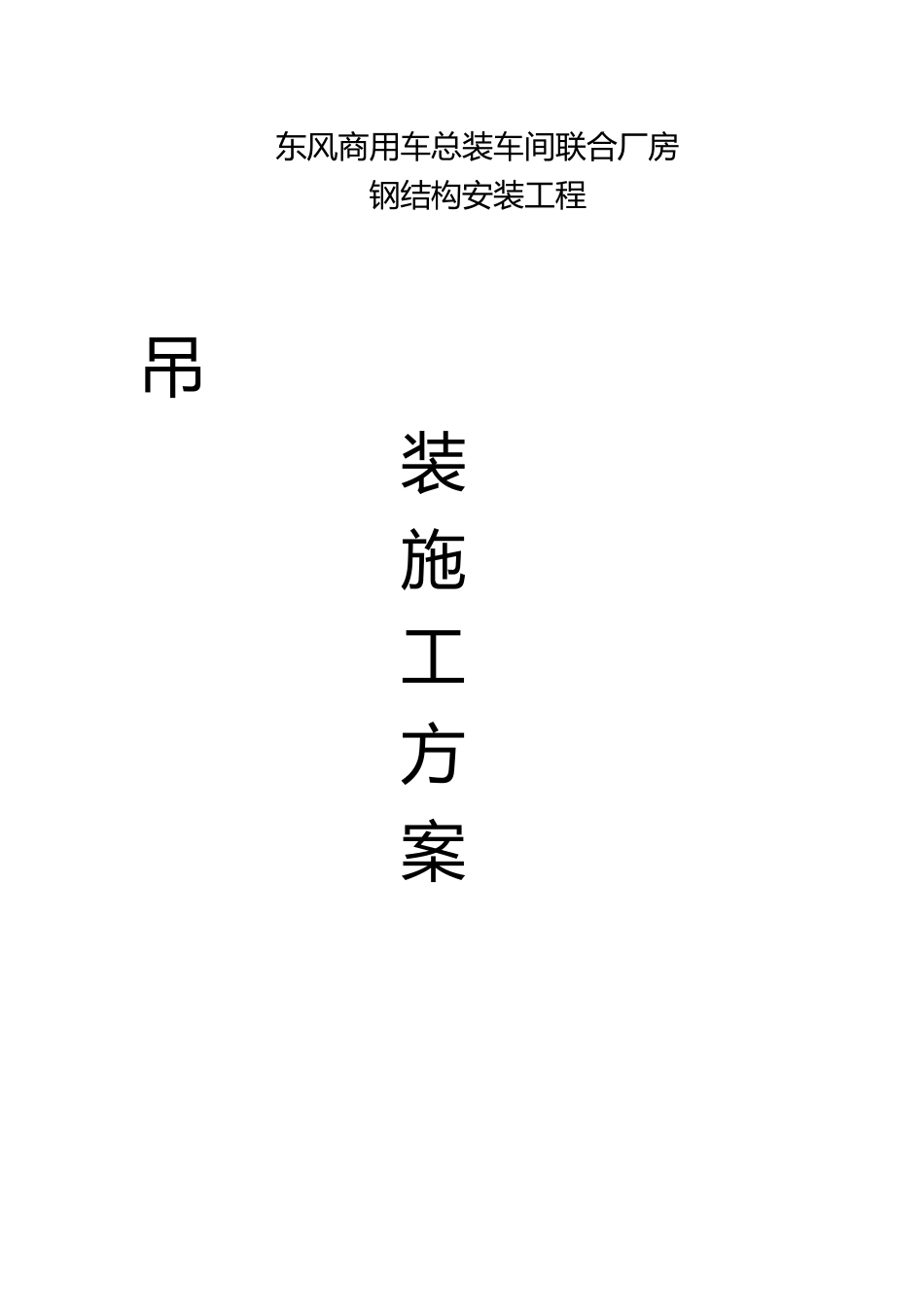

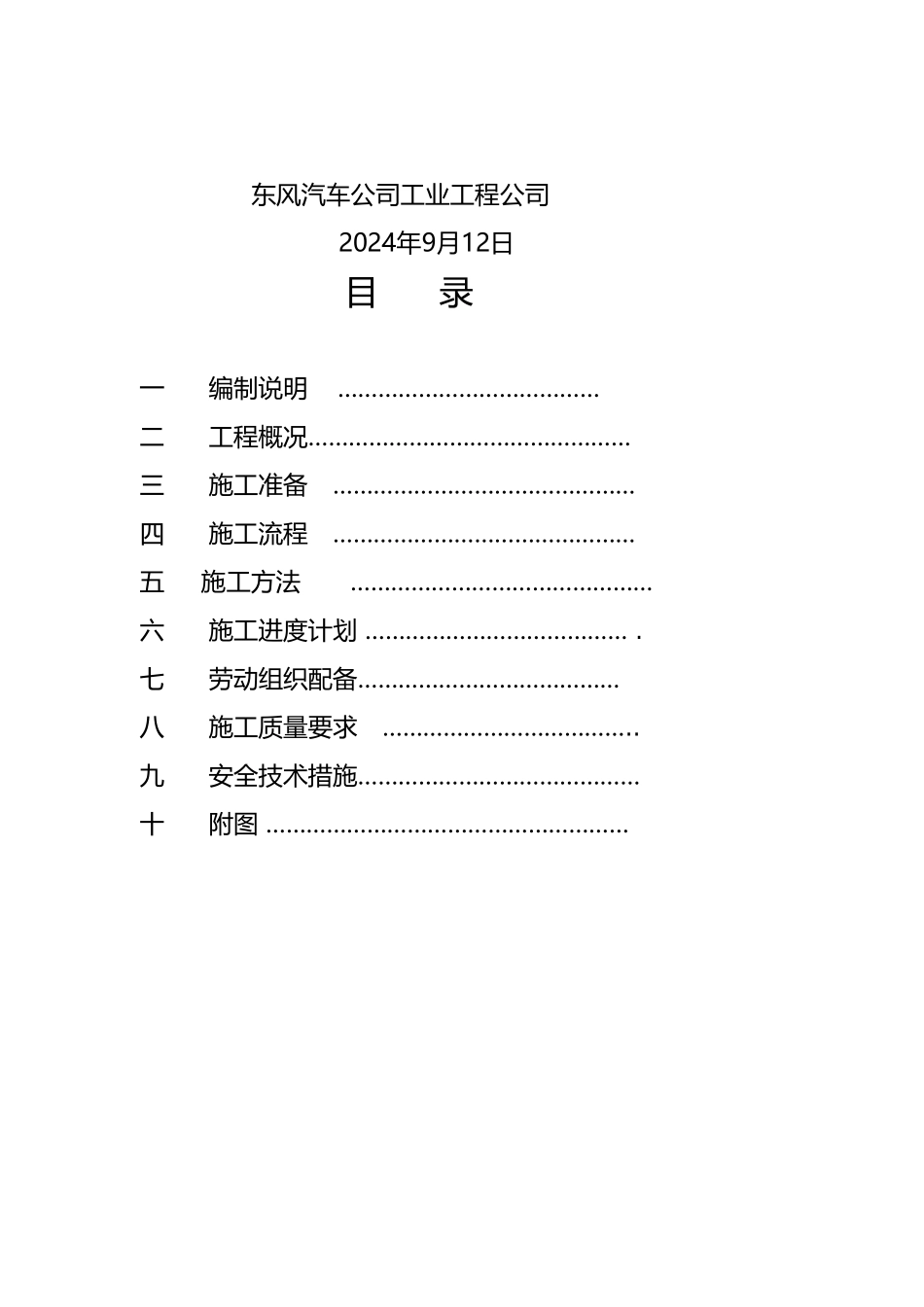

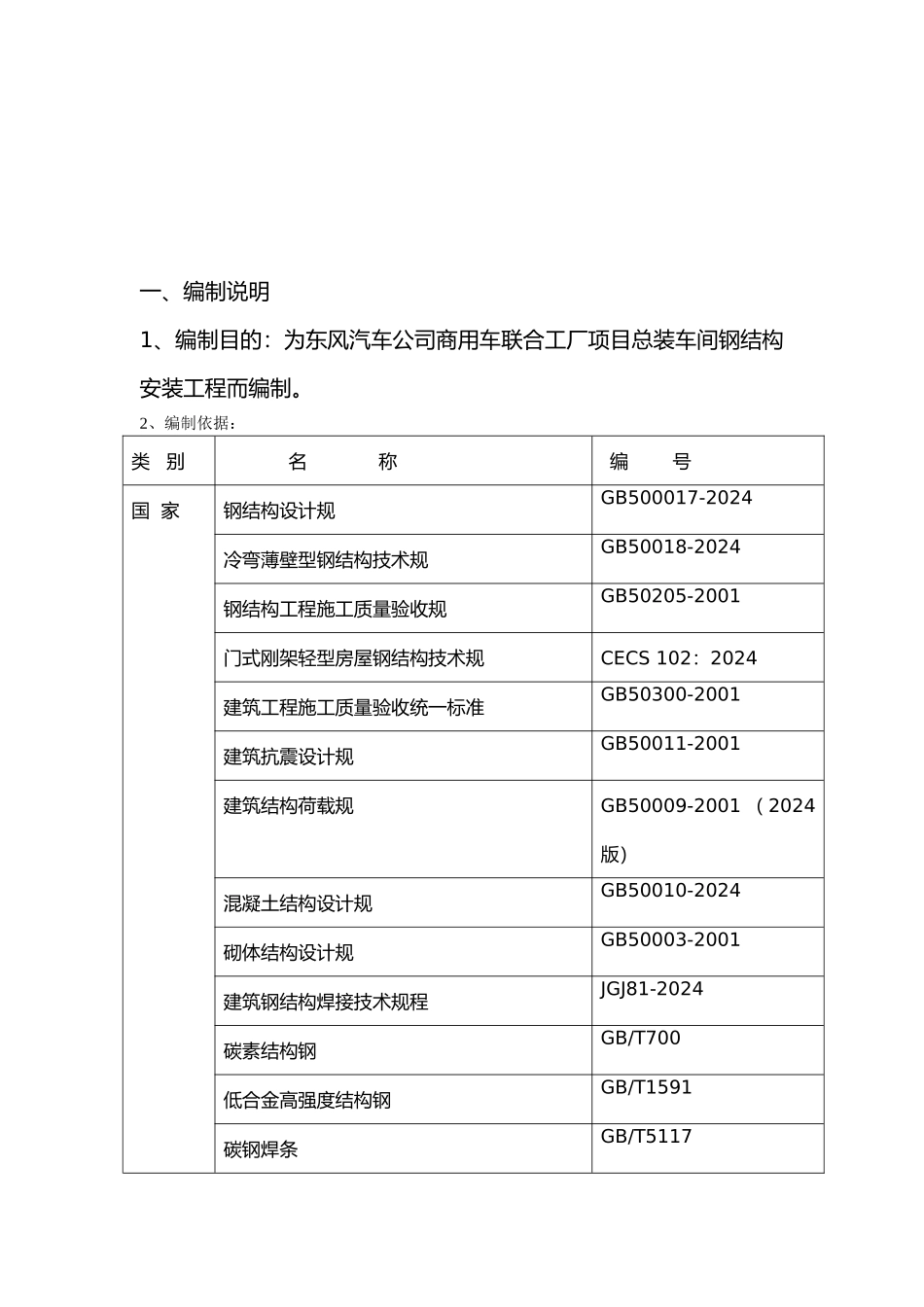

东风商用车总装车间联合厂房钢结构安装工程吊装施工方案 东风汽车公司工业工程公司2024年9月12日目 录一 编制说明 …………………………………二 工程概况…………………………………………三 施工准备 ………………………………………四 施工流程 ………………………………………五 施工方法 ………………………………………六 施工进度计划 ………………………………… . 七 劳动组织配备…………………………………八 施工质量要求 ……………………………….. 九 安全技术措施……………………………………十 附图 ………………………………………………一、编制说明1、编制目的：为东风汽车公司商用车联合工厂项目总装车间钢结构安装工程而编制。2、编制依据：类 别名 称编 号国 家钢结构设计规GB500017-2024冷弯薄壁型钢结构技术规GB50018-2024钢结构工程施工质量验收规GB50205-2001门式刚架轻型房屋钢结构技术规CECS 102：2024建筑工程施工质量验收统一标准GB50300-2001建筑抗震设计规GB50011-2001建筑结构荷载规GB50009-2001 （ 2024版）混凝土结构设计规GB50010-2024砌体结构设计规GB50003-2001建筑钢结构焊接技术规程JGJ81-2024碳素结构钢GB/T700低合金高强度结构钢GB/T1591碳钢焊条GB/T5117低合金钢焊条GB/T5118钢结构用扭剪型高强度螺栓连接副形式尺寸与技术条件 GB/T3632—3633C 级六角头螺栓GB5780C 级工型六角头螺母GB41C 级平垫圈 GB95钢结构高强度螺栓连接的设计、施工与验收规程JGJ82地脚螺栓GB799行 业建筑机械使用安全技术规程。JGJ-33-2001建筑工程安全生产管理条例。建筑施工高处作业安全技术规JGJ-80-1991施工现场临时用电安全技术规JGJ46-1988企 业东风汽车公司乘用车项目技术要求施工中所选用机械性能二、工程概况1、该工程位于市经济技术开发区东风大道北侧。现场原貌为山地回填整平，土质为风化碎石土与杂土，场地经过强夯地基处理，较坚实、宽阔、平坦，。现基础开挖回填后需再进行二次平整，增设骨料垫层处理，平整的区域全面积处理，才有利于钢柱现场堆放、钢屋架拼装，堆放。吊装施工使用。车间为南北向， 车间西侧有厂区道路（已临时铺设完，可作为钢构件进场主道路使用）。见附图2、总装车间建筑面积约 45000㎡单层钢结构厂房，车间长度约为420m；宽度为 105m。主跨度为 21m+33m+27m+24m（四连跨），每跨共设 56 个节间；伸缩缝设在 25 轴线，间距均为 7.5m ，屋...
