地源热泵中央空调系统室外地埋管工程施工工法

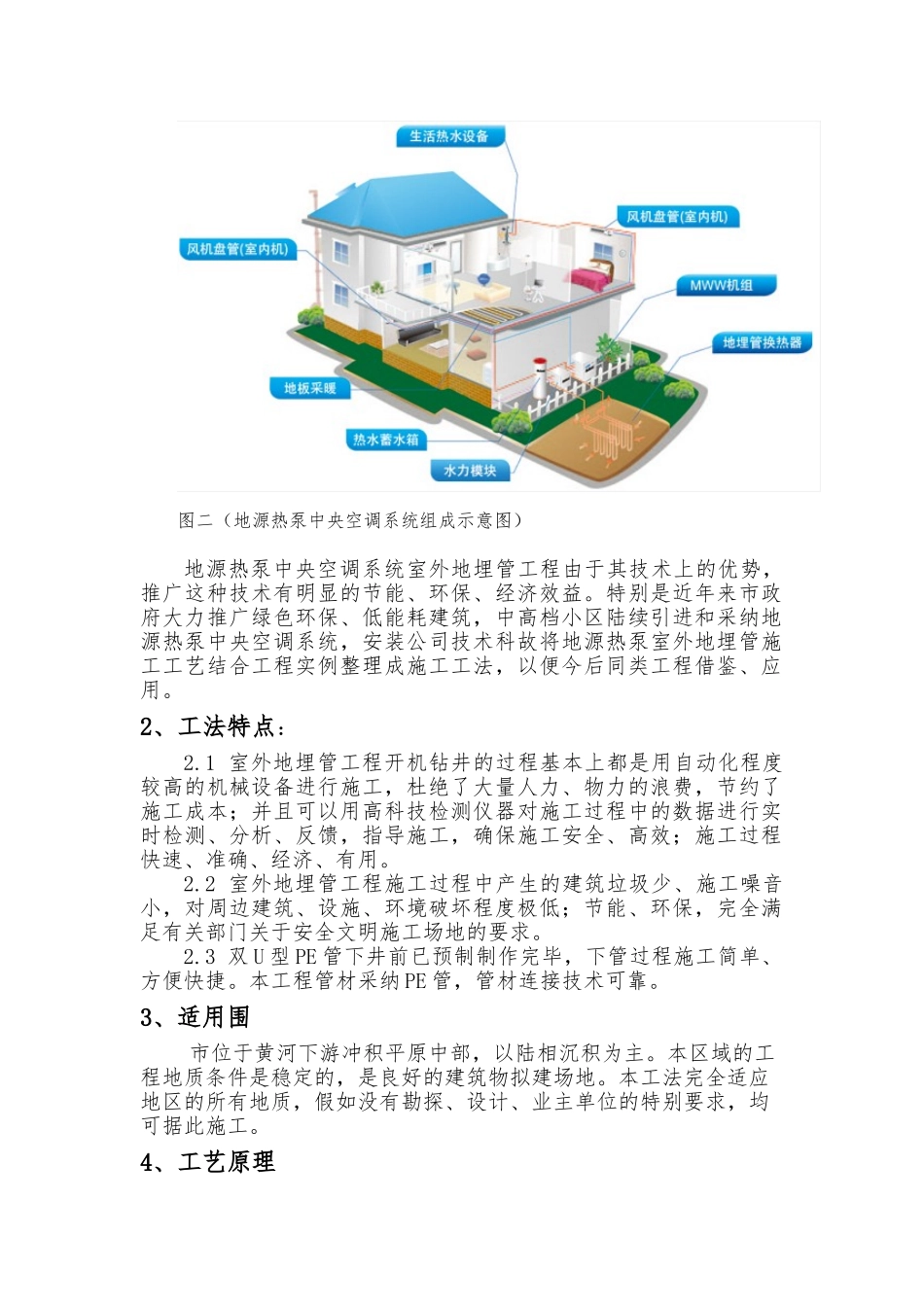

地源热泵中央空调系统室外地埋管工程施工工法菏建集团工业设备安装公司志恒 王萌1.前言地源热泵系统是利用浅层土壤能量（岩土体、地下水或地表水）进行冷热交换，冬季把土壤中的热量“取”出来，供给室采暖，此时岩土体、地下水或地表水为“热源”；夏季把室热量“取”出来，释放到岩土体、地下水或地表水中，此时岩土体、地下水或地表水为“冷源”（如下图所示）。图一（地源热泵系统工作原理示意图）地源热泵系统由地源热泵机组、地埋管换热设备、水力模块、热水蓄水箱、室机、地板采暖设备和生活热水设备等组成的一种新型空调型式。系统通过地埋管换热设备与土壤冷热交换，并将交换后的水通过循环水泵分别输送到室机供冷供热、地板采温和热水蓄水箱中供给生活热水（如下图所示）。图二（地源热泵中央空调系统组成示意图）地源热泵中央空调系统室外地埋管工程由于其技术上的优势，推广这种技术有明显的节能、环保、经济效益。特别是近年来市政府大力推广绿色环保、低能耗建筑，中高档小区陆续引进和采纳地源热泵中央空调系统，安装公司技术科故将地源热泵室外地埋管施工工艺结合工程实例整理成施工工法，以便今后同类工程借鉴、应用。2、工法特点：2.1 室外地埋管工程开机钻井的过程基本上都是用自动化程度较高的机械设备进行施工，杜绝了大量人力、物力的浪费，节约了施工成本；并且可以用高科技检测仪器对施工过程中的数据进行实时检测、分析、反馈，指导施工，确保施工安全、高效；施工过程快速、准确、经济、有用。2.2 室外地埋管工程施工过程中产生的建筑垃圾少、施工噪音小，对周边建筑、设施、环境破坏程度极低；节能、环保，完全满足有关部门关于安全文明施工场地的要求。2.3 双 U 型 PE 管下井前已预制制作完毕，下管过程施工简单、方便快捷。本工程管材采纳 PE 管，管材连接技术可靠。3、适用围市位于黄河下游冲积平原中部，以陆相沉积为主。本区域的工程地质条件是稳定的，是良好的建筑物拟建场地。本工法完全适应地区的所有地质，假如没有勘探、设计、业主单位的特别要求，均可据此施工。4、工艺原理首先根据设计要求，在地埋管换热器施工之前，应对现场情况、地质资料进行准确详实的勘察与调研分析等施工前的准备工作后，再根据有关设计图纸进行测量放线确定井位，钻机安装到位后用泥浆以高压通过钻机钻孔，泥浆上升溢出流到井外的泥浆溜槽,经过沉淀池净化，泥浆再循环使用，井孔壁靠泥浆保护。在成孔后与时进行下管作业...
