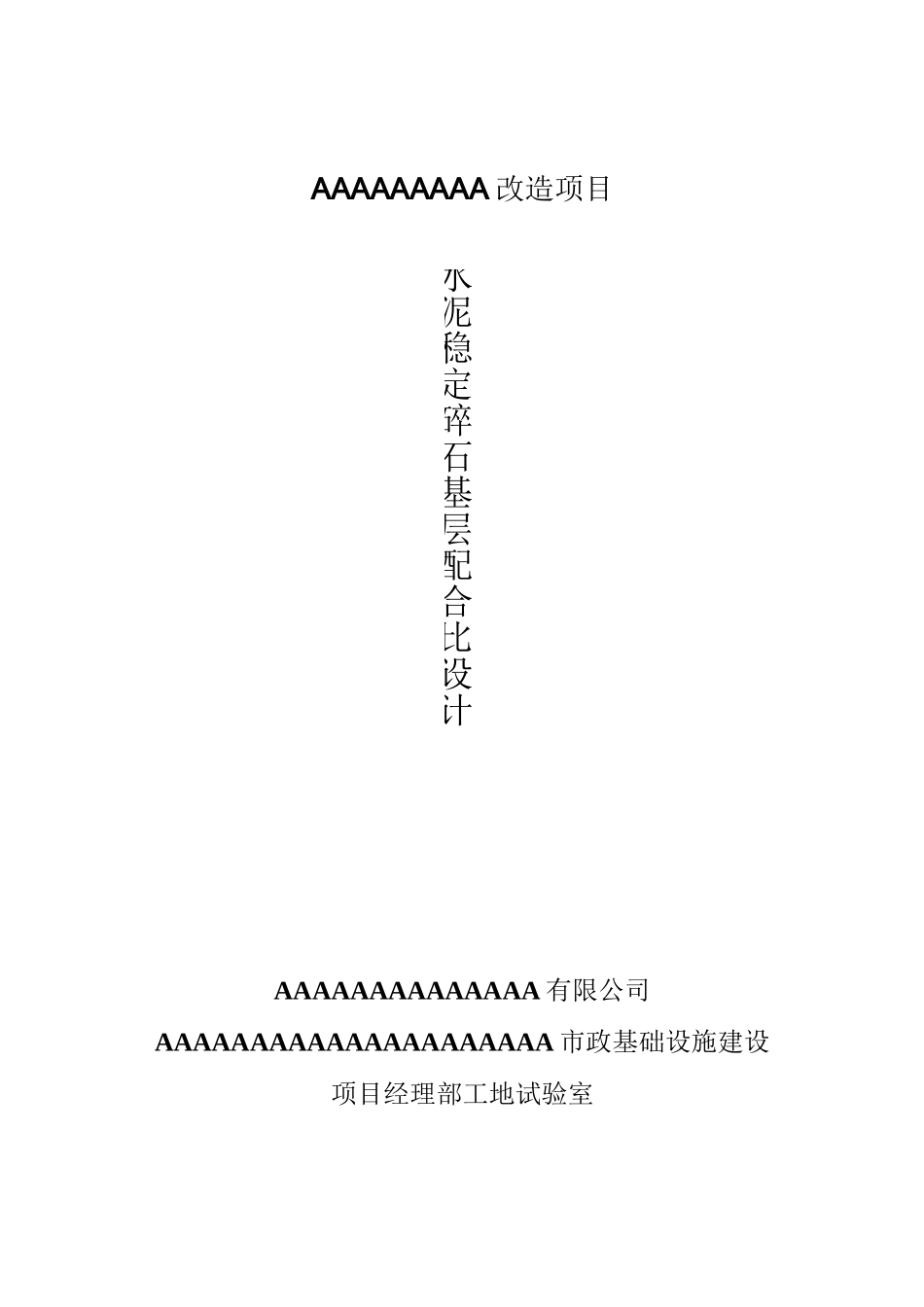

AAAAAAAAA 改造项目AAAAAAAAAAAAAA 有限公司AAAAAAAAAAAAAAAAAAAAA 市政基础设施建设项目经理部工地试验室水泥稳定碎石基层配合比设计目录 报 告编号:SXZJ-SWP-20150719-001一、试验依据二、原材料选用三、矿料级配设计四、最佳含水率、最大干密度的确定五、7 天无侧限抗压强度试验六、确定试验室配合比七、确定施工配合比八、附表（原材试验报告、碎石掺配图、水泥（石灰、粉煤灰）稳定碎石试验检测报告、击实试验记录、无侧限抗压强度试验报告、EDTA 标准曲线报告）报告编号：SXZJ-SWP-20150719-001水泥稳定碎石基层配合比设计报告根据施工图纸设计、施工规范及施工路段基本情况，对AAAAAAAAAAAAA 改造项目路段所用水泥稳定碎石基层进行混合料配合比组成设计，结果如下。一、试验依据1. 《公路路面基层施工技术规范》JTJ034—20002. 《公路工程集料试验规程》JTGE42-20053. 《公路工程无机结合料稳定材料试验规程》JTGE51-20094. 《公路土工试验规程》JTGF40-20075. 《水泥胶砂强度试验方法》GB/T17671-19996. 《水泥标准稠度用水量、凝结时间、安全性检验方法》GB/T1346-20117. AAAAAAAAAAAAAAA 改造项目施工图纸二、原材料选用水泥稳定碎石基层配合比设计采用原材料为：1.碎石：（20〜31.5mm、10〜20mm、5〜10mm 及 0〜5mm 石屑），厂家为沅陵县凉水井灰渣砖厂。2. 水泥：AAA 海螺水泥有限公司生产的P.C32.5 水泥。3. 水：采用饮用水。三、矿料级配设计根据矿料筛分试验结果，依据设计文件要求，进行矿料级配设计。为了使水泥稳定碎石在合理水泥剂量下提高其强度并减少干缩开裂，同时为了提高其抗冲刷能力，矿料级配设计时，增加混合料中粗集料含量，并限制粉料用量。本次矿料级配设计见表1报告编号：SXZJ-SWP-20150719-001矿料级配复核表四、最佳含水量、最大干密度的确定依据《公路工程无机结合料稳定材料试验规程》JTGE51-2009,采用多功能电动击实仪按丙类方法击实，确定设计矿料级配的最佳含水量及最大干密度。多功能电动击实仪丙类击实方法的主要参数见表 2表 2 丙类击实方法的主要参数试验方法类别锤底直径(mm)锤质量(kg)落高(cm)试筒尺寸试样尺寸层数每层击数击实功(kj/m3)最大粒径(mm)内径(cm)高(cm)高度(cm)体积(cm3)击实丙54.54515.2171221773982677.237.5矿料名称1掺配率配合比%37.531.526.519.016.013.29.54.752.361.180.60.30.150.075|20-31.5mm1010108.31.40.40.20.10.10.10.00.00.00.00.010-20nun202...
