安装工程中各种管道常用连接方式现场图片与说明

安装工程中各种管道常用连接方式现场图片与说明_第1页
1/30
安装工程中各种管道常用连接方式现场图片与说明_第2页
2/30
安装工程中各种管道常用连接方式现场图片与说明_第3页
3/30

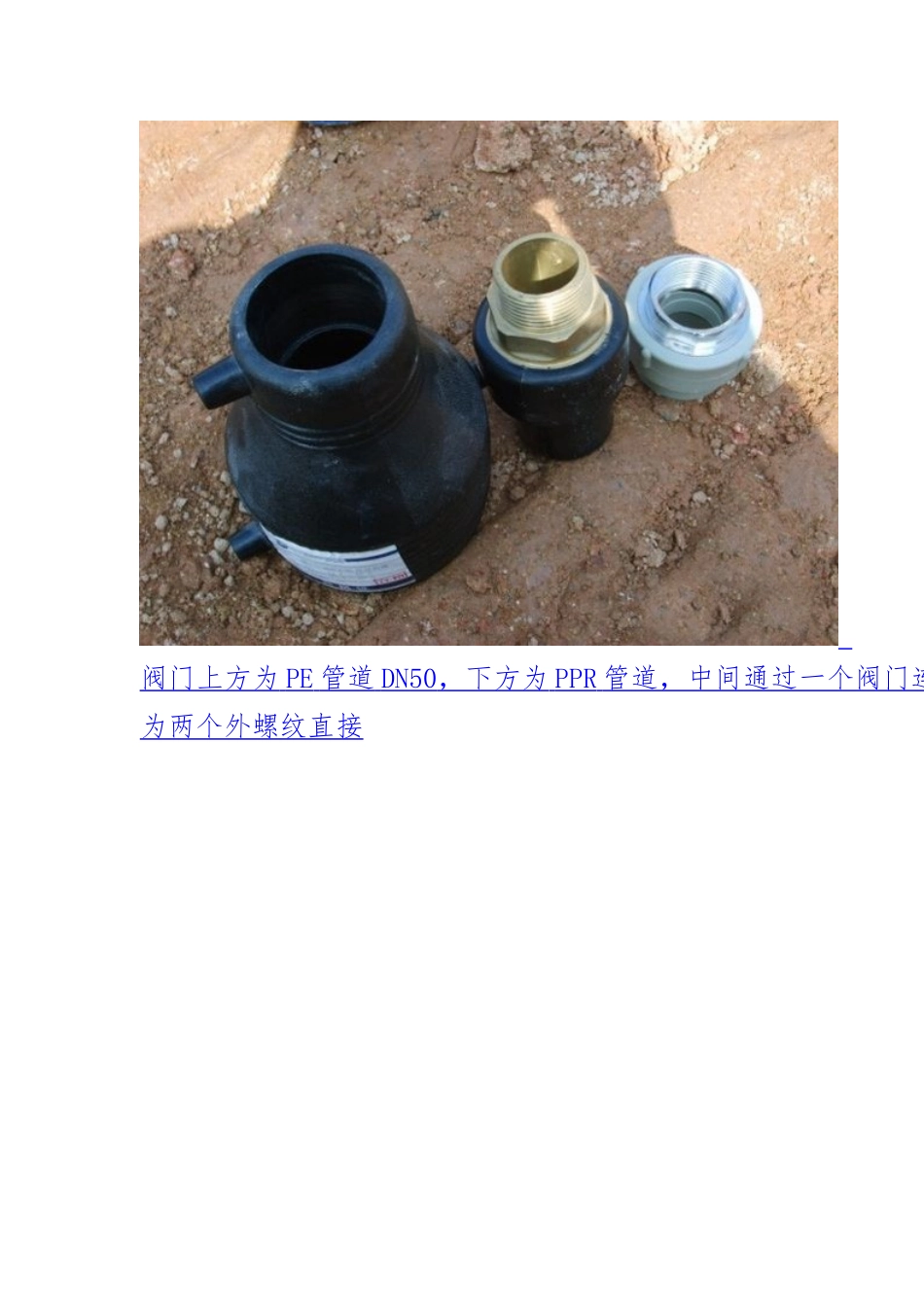

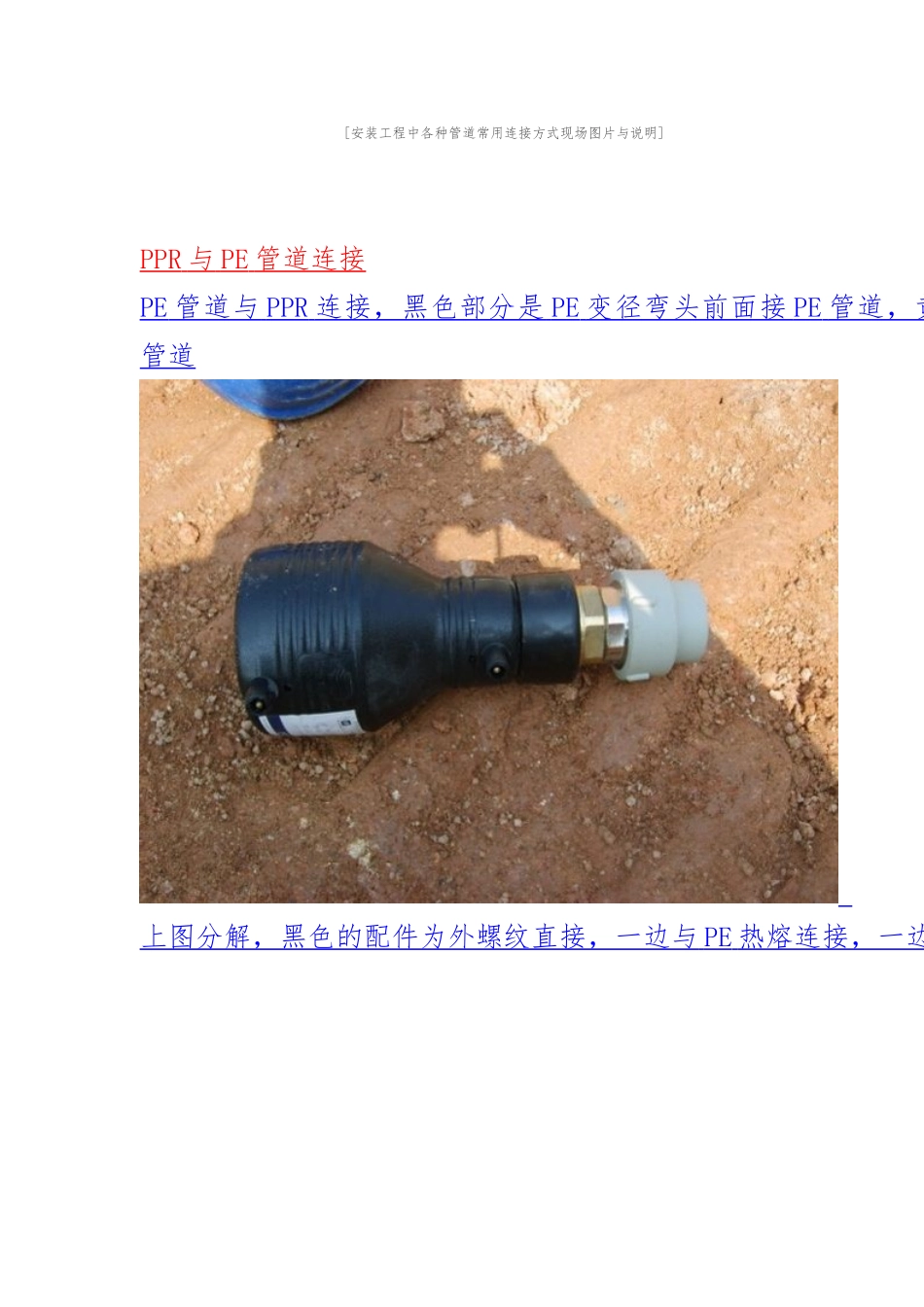

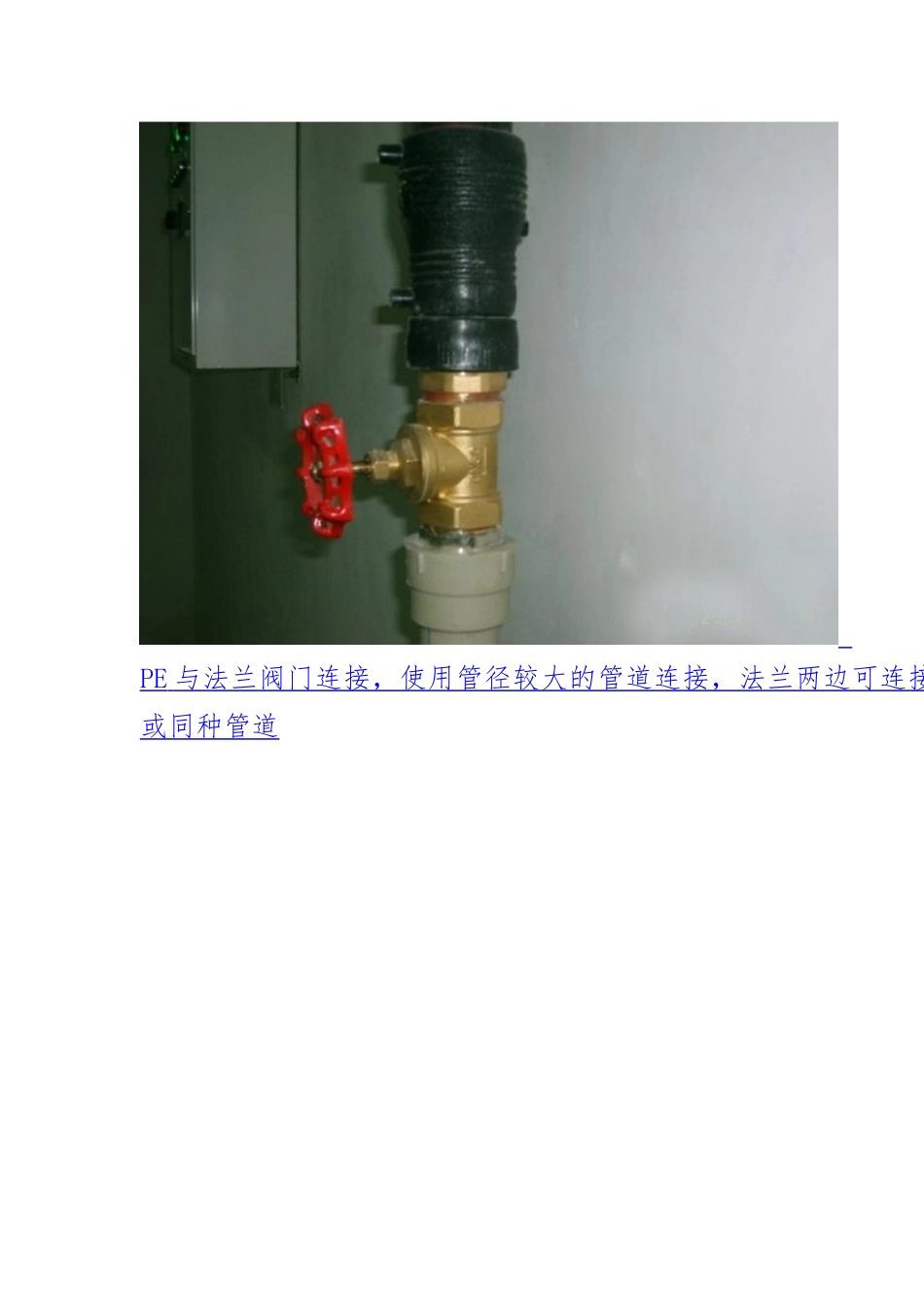

[安装工程中各种管道常用连接方式现场图片与说明]PPR 与 PE 管道连接 PE 管道与 PPR 连接,黑色部分是 PE 变径弯头前面接 PE 管道,黄色的部分后接 管道 上图分解,黑色的配件为外螺纹直接,一边与 PE 热熔连接,一边螺纹连接 阀门上方为 PE 管道 DN50 ,下方为 PPR 管道,中间通过一个阀门连接,采纳的配件均 为两个外螺纹直接 PE 与法兰阀门连接,使用管径较大的管道连接,法兰两边可连接两种不同的管道, 或同种管道 PE 与 UPVC 管道连接,所用的配件与图 2 相似 镀锌钢塑管与阀门连接 上图局部放大,闸阀与止回阀连接 消防信号阀与 DN150 镀锌钢管连接 水泵接合器与消防管道采纳法兰连接 DN100 的消火栓管用机械三通分支 机械四通, DN150 主管两边接喷淋支管 消防管道于 100 的管道采纳沟槽配件(卡箍)连接 消防管道的卡箍连接 对夹式蝶阀与消防管道采纳法兰连接 铜管与阀门连接,铜管一般采纳焊接 PE 钢丝管网采纳电容连接,图示电熔机 热熔机 彩铝檐沟管(铝管)属于金属管道,接口用承插打胶 湿式报警阀连接 水泵吸水管阀门连接 HPDE 双壁波纹管 HPDE 双壁波纹管采纳橡胶圈连接,留意橡胶圈 下面是详细的说明 1 管道丝扣连接 ( 镀锌钢管、衬塑镀锌钢管 ) 1 断管:根据现场测绘草图,在选好的管材上画线,按线断管。 a 用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。断管时 压手柄用力要均匀,不要用力过猛,断管后要将管口断面的铁膜、毛刺清除洁净。 b 用手锯断管,应将管材固定在压力案的压力钳,将锯条对准画线,双手推锯,锯 条要保持与管的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不许扭断或折断,以防管口断面变形。 2 套丝:将断好的管材,按管径尺寸分次套制丝扣,一般以管径 次, 40-50mm 者套丝 3 次, 70mm 以上者套丝 3-4 次为宜。 a 用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板 套,上好板牙,按管径对好刻度的适当位置,紧住固定扳机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开扳机。 b 用手工套丝板套丝,先松开固定扳机,将套丝板板盘退到零度,按顺序号上好板 牙,把板盘对准所需刻度,拧紧固定扳机,将管材放在压力案压力钳,留出适当长度卡紧,将套丝板轻轻套入管材,使其松紧适度,而后两手推套丝板,带上 扣,再站到侧面扳套丝板,用力要均匀...
