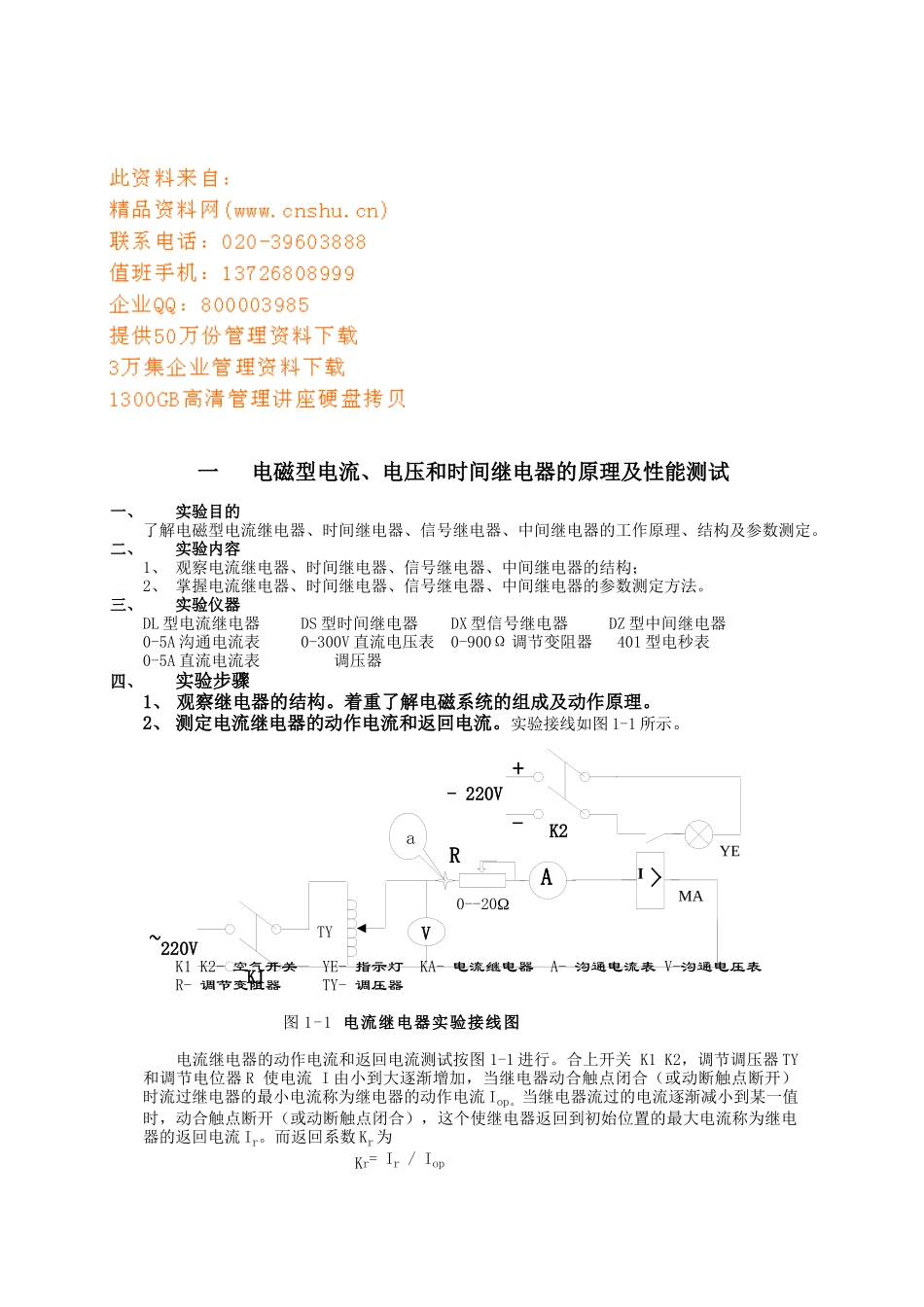

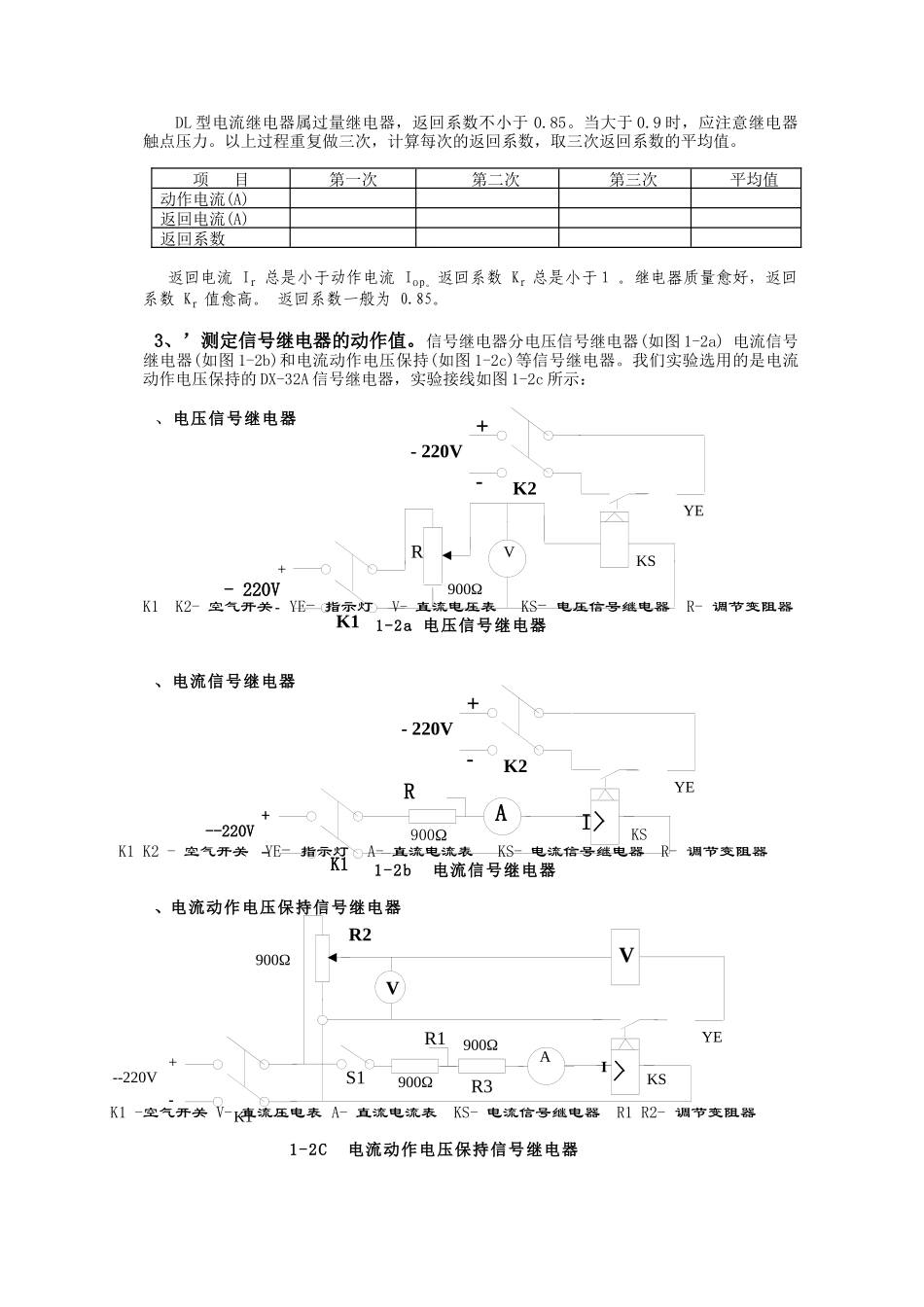

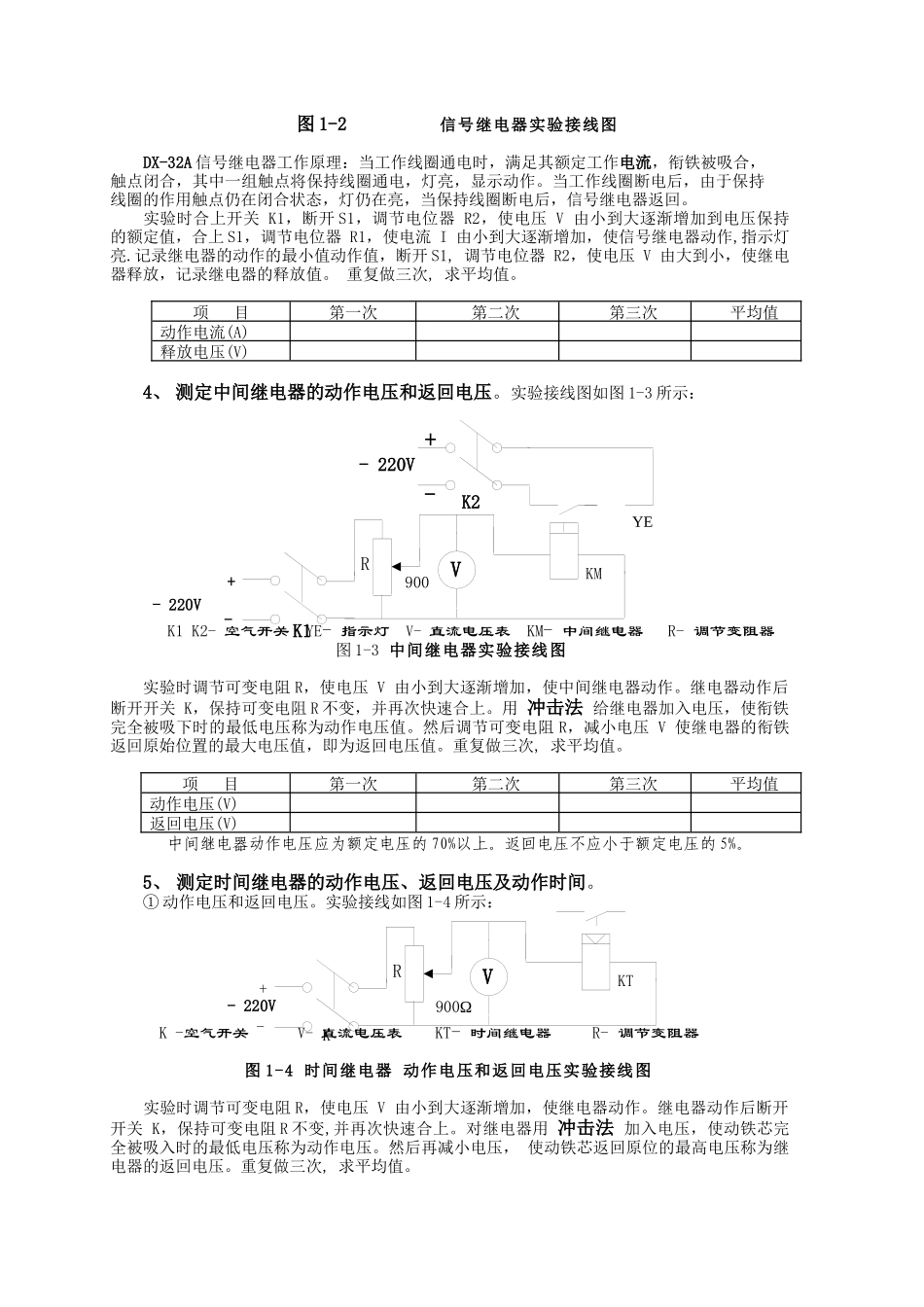

~220VK1IMAARYETYVa+-- 220VK20--20Ω一 电磁型电流、电压和时间继电器的原理及性能测试一、实验目的了解电磁型电流继电器、时间继电器、信号继电器、中间继电器的工作原理、结构及参数测定。二、实验内容1、 观察电流继电器、时间继电器、信号继电器、中间继电器的结构；2、 掌握电流继电器、时间继电器、信号继电器、中间继电器的参数测定方法。三、实验仪器DL 型电流继电器 DS 型时间继电器 DX 型信号继电器 DZ 型中间继电器0-5A 沟通电流表 0-300V 直流电压表 0-900Ω 调节变阻器 401 型电秒表0-5A 直流电流表 调压器四、实验步骤1、 观察继电器的结构。着重了解电磁系统的组成及动作原理。2、 测定电流继电器的动作电流和返回电流。实验接线如图 1-1 所示。 K1 K2- 空气开关 YE- 指示灯 KA- 电流继电器 A- 沟通电流表 V-沟通电压表R- 调节变阻器 TY- 调压器 图 1-1 电流继电器实验接线图 电流继电器的动作电流和返回电流测试按图 1-1 进行。合上开关 K1 K2，调节调压器 TY 和调节电位器 R 使电流 I 由小到大逐渐增加，当继电器动合触点闭合（或动断触点断开）时流过继电器的最小电流称为继电器的动作电流 Iop。当继电器流过的电流逐渐减小到某一值时，动合触点断开（或动断触点闭合），这个使继电器返回到初始位置的最大电流称为继电器的返回电流 Ir。而返回系数 Kr 为 Kr= Ir / Iop- 220VK1YEKSVR-++-- 220VK2900ΩIKSARK1YE+---220V+-- 220VK2900ΩK1+---220V900ΩYEIKSR1VR2V900ΩAS1900ΩR3DL 型电流继电器属过量继电器，返回系数不小于 0.85。当大于 0.9 时，应注意继电器触点压力。以上过程重复做三次，计算每次的返回系数，取三次返回系数的平均值。 项 目第一次第二次第三次平均值动作电流(A)返回电流(A)返回系数 返回电流 Ir 总是小于动作电流 Iop。返回系数 Kr 总是小于 1 。继电器质量愈好，返回系数 Kr 值愈高。 返回系数一般为 0.85。3、’测定信号继电器的动作值。信号继电器分电压信号继电器(如图 1-2a) 电流信号继电器(如图 1-2b)和电流动作电压保持(如图 1-2c)等信号继电器。我们实验选用的是电流动作电压保持的 DX-32A 信号继电器，实验接线如图 1-2c 所示：、电压信号继电器 K1 K2- 空气开关 YE- 指示灯 V- 直流电压表 KS- 电压信号继电器 R- 调节变阻器 1-2a 电压信号继电器、电流信号继电器 K1 K2 - 空气开...
