工厂供电课程设计某商住楼锅炉房动力与照明课程设计报告书

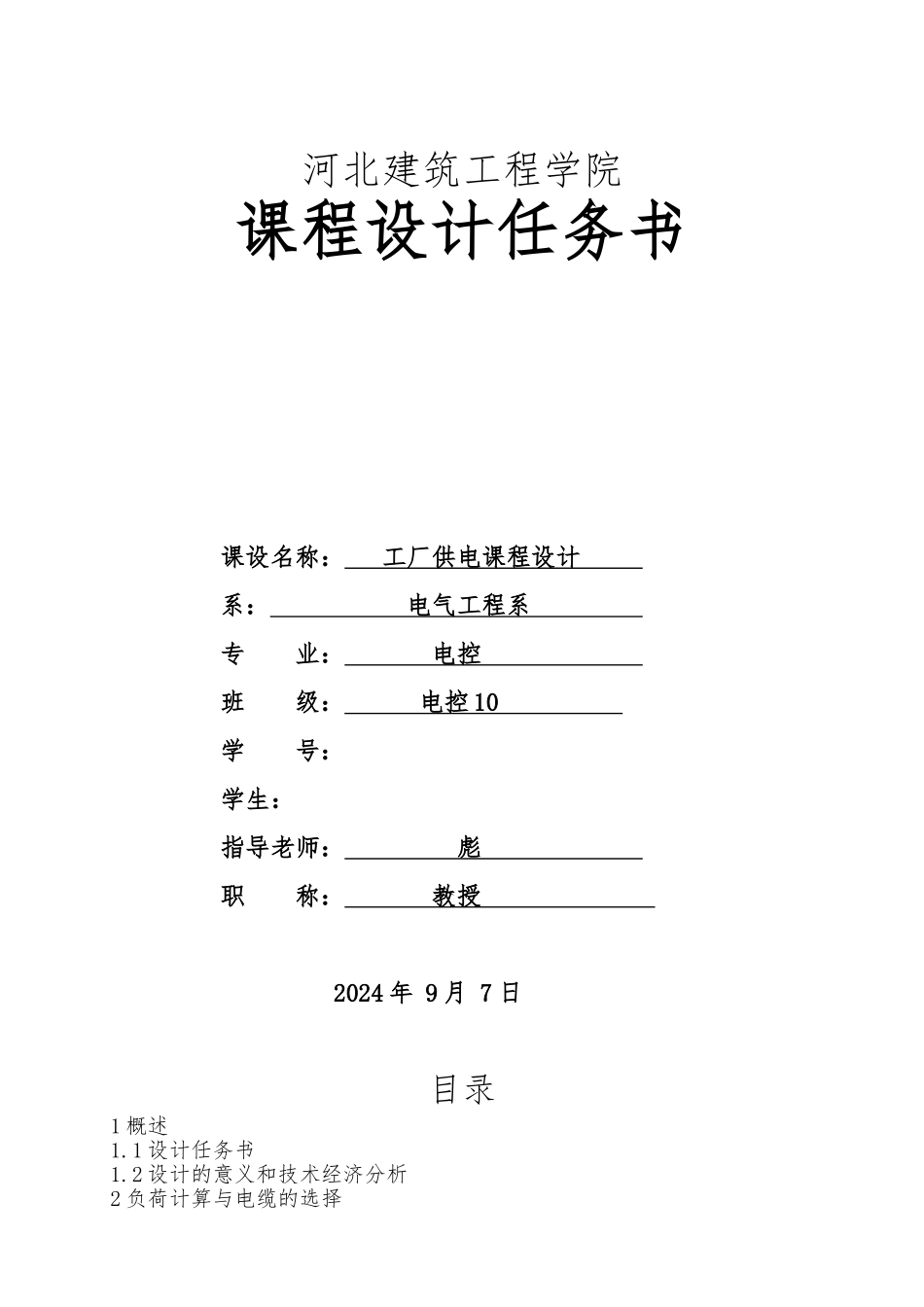

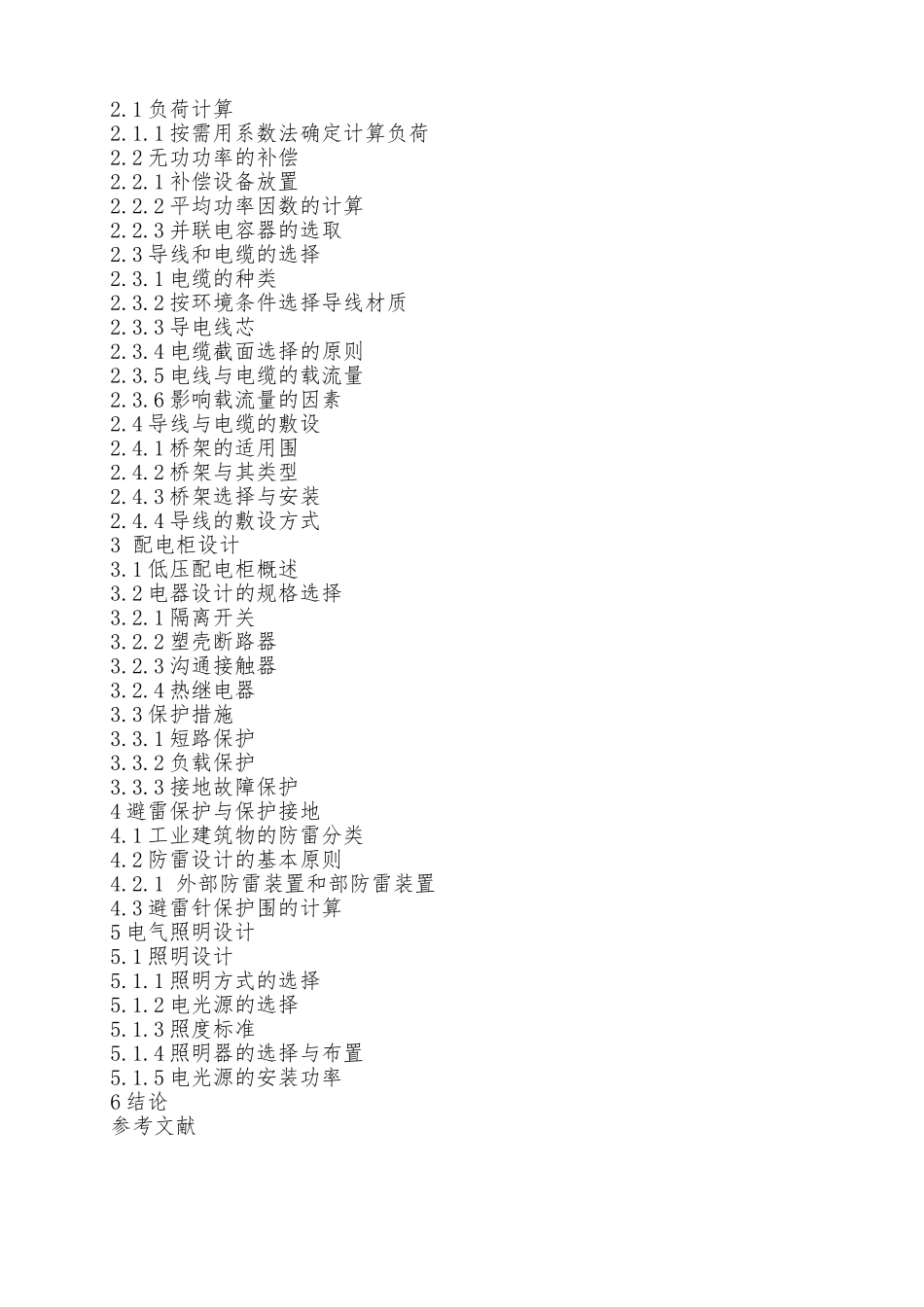

河北建筑工程学院课程设计任务书课设名称： 工厂供电课程设计 系： 电气工程系 专 业： 电控 班 级： 电控 10 学 号：学生：指导老师： 彪 职 称： 教授 2024 年 9 月 7 日目录1 概述1.1 设计任务书1.2 设计的意义和技术经济分析2 负荷计算与电缆的选择2.1 负荷计算2.1.1 按需用系数法确定计算负荷2.2 无功功率的补偿2.2.1 补偿设备放置2.2.2 平均功率因数的计算2.2.3 并联电容器的选取2.3 导线和电缆的选择2.3.1 电缆的种类2.3.2 按环境条件选择导线材质2.3.3 导电线芯2.3.4 电缆截面选择的原则2.3.5 电线与电缆的载流量2.3.6 影响载流量的因素2.4 导线与电缆的敷设2.4.1 桥架的适用围2.4.2 桥架与其类型2.4.3 桥架选择与安装2.4.4 导线的敷设方式3 配电柜设计3.1 低压配电柜概述3.2 电器设计的规格选择3.2.1 隔离开关3.2.2 塑壳断路器3.2.3 沟通接触器3.2.4 热继电器3.3 保护措施3.3.1 短路保护3.3.2 负载保护3.3.3 接地故障保护4 避雷保护与保护接地4.1 工业建筑物的防雷分类4.2 防雷设计的基本原则4.2.1 外部防雷装置和部防雷装置4.3 避雷针保护围的计算5 电气照明设计5.1 照明设计5.1.1 照明方式的选择5.1.2 电光源的选择5.1.3 照度标准5.1.4 照明器的选择与布置5.1.5 电光源的安装功率6 结论参考文献1 概述 1.1 设计任务书设计目的：该课程设计是《工厂供电》课程学习的实践性质的教学容，是一个重要的实践性教学环节。其目的是培育学生照明、动力或变电所等实际工程的设计能力，学习CAD 画图能力。具体如下：1、 通过课程设计加深对本课程基本知识的理解,提高综合利用本课程知识的能力； 2、 掌握本课程工程设计的主要容、步骤和方法； 3、 提高制图能力，学会应用有关设计资料进行设计计算的方法； 4、 提高独立分析问题，解决问题的能力，逐步增强对实际工程的认识和理解。设计题目：某锅炉房配电设计设计容：1、确定锅炉房计算负荷,编制负荷总表。2、拟定供配电方案拟定配电箱接线方案,并选择元件和设备的型号规格。3、选择各线路的导线型号规格与敷设方式。4、进行动力工程和照明工程的必要计算。5、绘制系统图和平面图等必要的图纸。设计要求：1、根据国家标准 GB50052-95《供配电系统设计规》,与 GB50054-95《低压配电设计规》与相关锅炉房设计的规,进行供配电设计.做到"安全,可靠,优质,经济"的基本要求.并处理好局部与全局,当前与长远利益的关系,...
