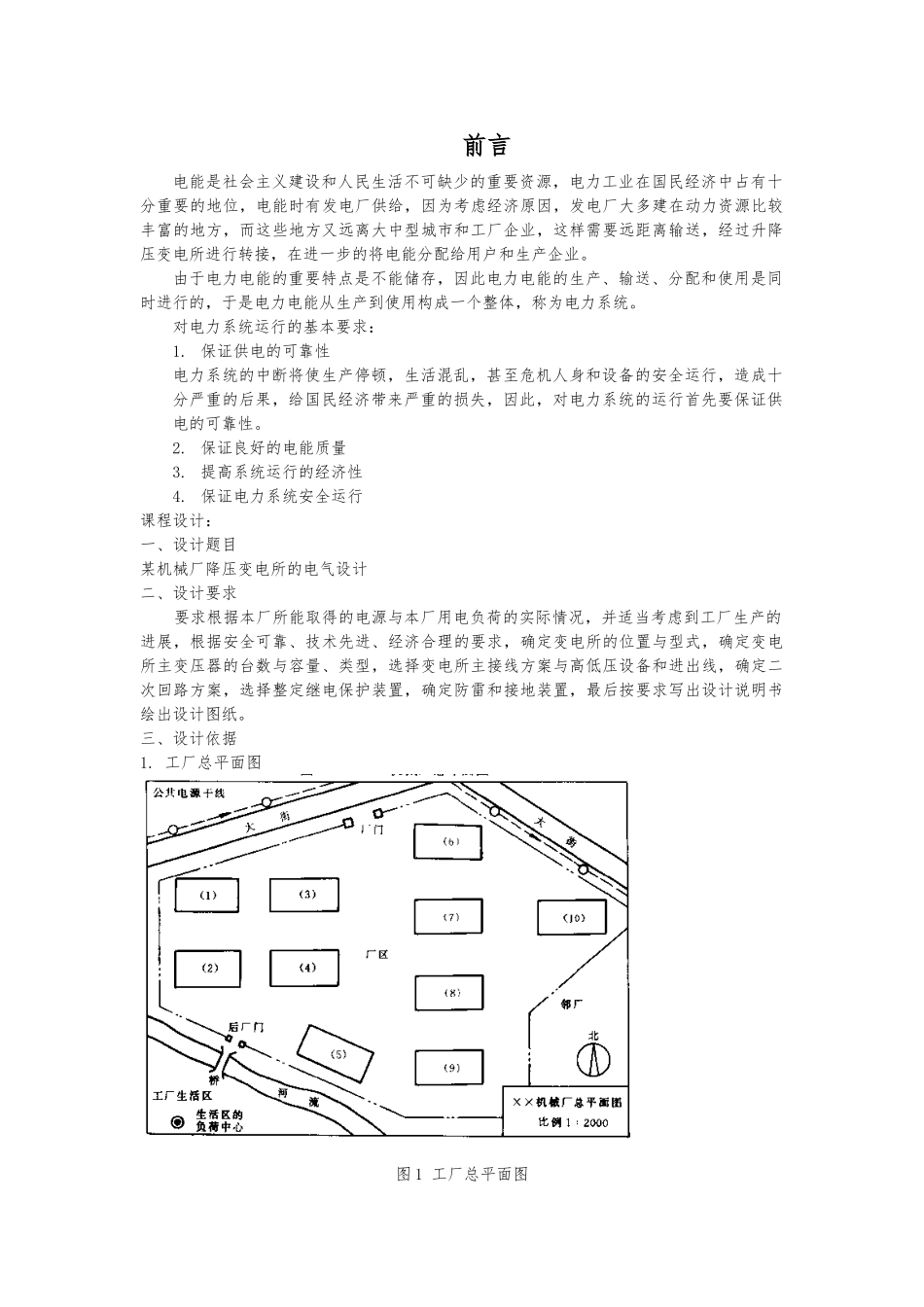

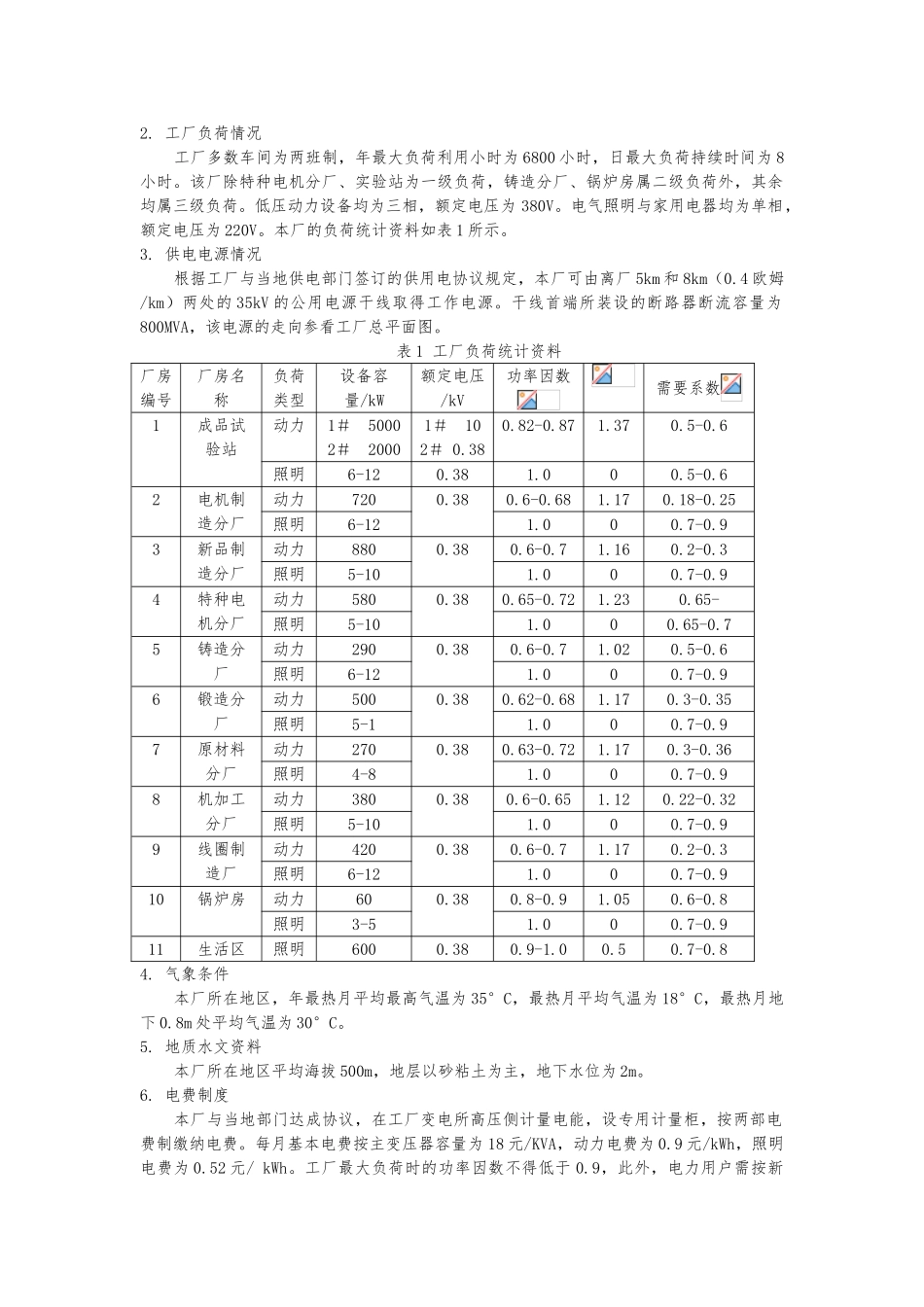

前言电能是社会主义建设和人民生活不可缺少的重要资源，电力工业在国民经济中占有十分重要的地位，电能时有发电厂供给，因为考虑经济原因，发电厂大多建在动力资源比较丰富的地方，而这些地方又远离大中型城市和工厂企业，这样需要远距离输送，经过升降压变电所进行转接，在进一步的将电能分配给用户和生产企业。由于电力电能的重要特点是不能储存，因此电力电能的生产、输送、分配和使用是同时进行的，于是电力电能从生产到使用构成一个整体，称为电力系统。对电力系统运行的基本要求：1. 保证供电的可靠性电力系统的中断将使生产停顿，生活混乱，甚至危机人身和设备的安全运行，造成十分严重的后果，给国民经济带来严重的损失，因此，对电力系统的运行首先要保证供电的可靠性。2. 保证良好的电能质量3. 提高系统运行的经济性4. 保证电力系统安全运行课程设计：一、设计题目某机械厂降压变电所的电气设计二、设计要求 要求根据本厂所能取得的电源与本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案与高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书绘出设计图纸。三、设计依据1. 工厂总平面图图 1 工厂总平面图2. 工厂负荷情况工厂多数车间为两班制，年最大负荷利用小时为 6800 小时，日最大负荷持续时间为 8小时。该厂除特种电机分厂、实验站为一级负荷，铸造分厂、锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为 380V。电气照明与家用电器均为单相，额定电压为 220V。本厂的负荷统计资料如表 1 所示。3. 供电电源情况根据工厂与当地供电部门签订的供用电协议规定，本厂可由离厂 5km 和 8km（0.4 欧姆/km）两处的 35kV 的公用电源干线取得工作电源。干线首端所装设的断路器断流容量为800MVA，该电源的走向参看工厂总平面图。表 1 工厂负荷统计资料厂房编号厂房名称负荷类型设备容量/kW额定电压/kV功率因数需要系数1成品试验站动力1＃ 50002＃ 20001＃ 102＃ 0.380.82-0.871.370.5-0.6照明6-120.381.00 0.5-0.62电机制造分厂动力7200.380.6-0.681.170.18-0.25照明6-121.00 0.7-0.93新品制造分厂动力8800.380.6-0.71.160.2-0.3照明5-101.00 0.7-0.94特种电机分厂动力5800.380.65-0.721...
