工程建筑电气课程设计说明书

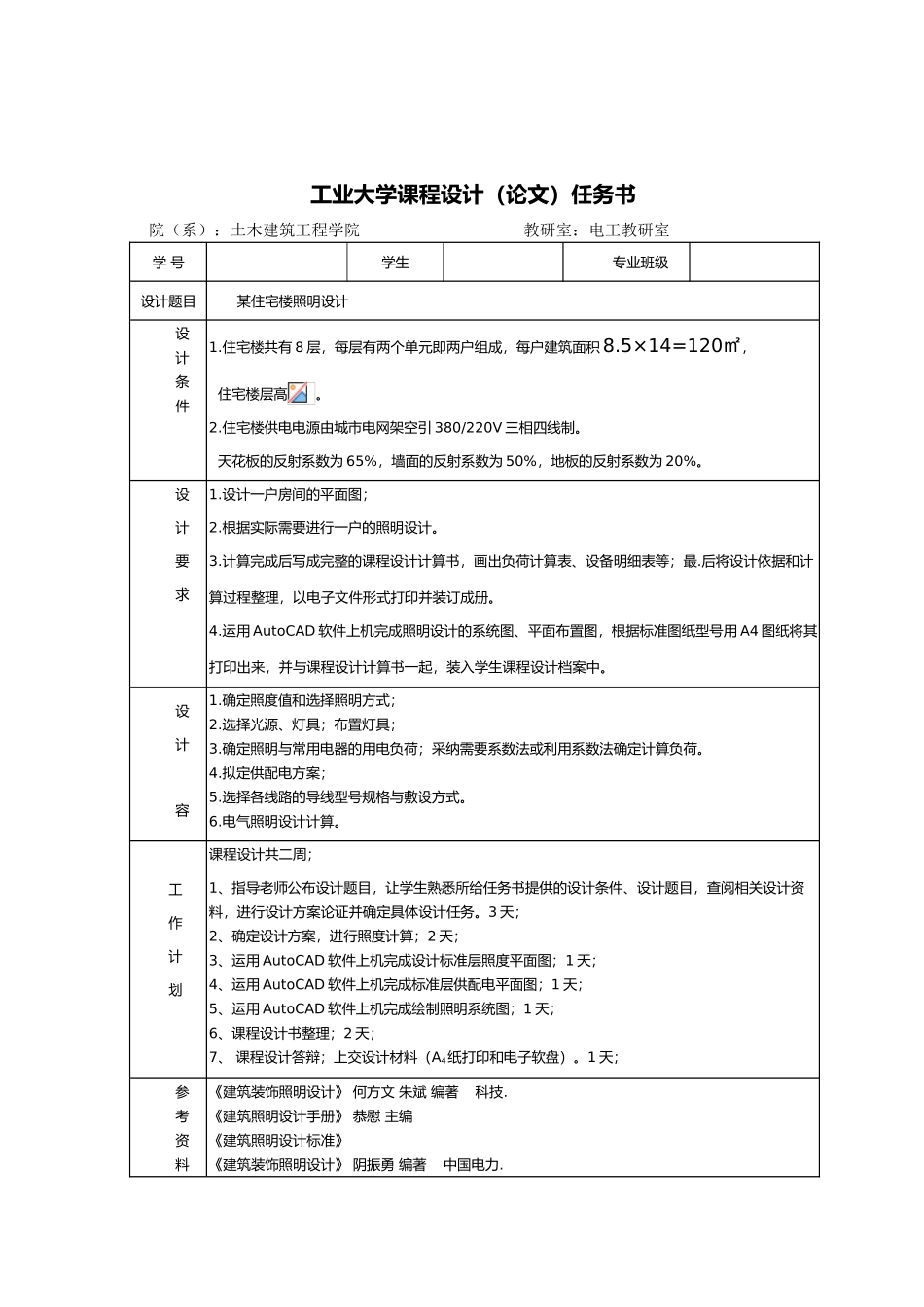

建筑电气 课程设计（论文） 题目： 某住宅楼照明设计 院（系）： 土木建筑工程学院 专业班级： 学 号： 学生： 指导老师： 起止时间：2工业大学课程设计（论文）任务书院（系）：土木建筑工程学院 教研室：电工教研室 学 号学生专业班级设计题目某住宅楼照明设计设计条件1.住宅楼共有 8 层，每层有两个单元即两户组成，每户建筑面积 8.5×14=120㎡， 住宅楼层高。2.住宅楼供电电源由城市电网架空引 380/220V 三相四线制。 天花板的反射系数为 65%，墙面的反射系数为 50%，地板的反射系数为 20%。设计要求1.设计一户房间的平面图；2.根据实际需要进行一户的照明设计。3.计算完成后写成完整的课程设计计算书，画出负荷计算表、设备明细表等；最.后将设计依据和计算过程整理，以电子文件形式打印并装订成册。4.运用 AutoCAD 软件上机完成照明设计的系统图、平面布置图，根据标准图纸型号用 A4 图纸将其打印出来，并与课程设计计算书一起，装入学生课程设计档案中。设计容1.确定照度值和选择照明方式；2.选择光源、灯具；布置灯具；3.确定照明与常用电器的用电负荷；采纳需要系数法或利用系数法确定计算负荷。4.拟定供配电方案；5.选择各线路的导线型号规格与敷设方式。6.电气照明设计计算。工作计划课程设计共二周；1、指导老师公布设计题目，让学生熟悉所给任务书提供的设计条件、设计题目，查阅相关设计资料，进行设计方案论证并确定具体设计任务。3 天；2、确定设计方案，进行照度计算；2 天；3、运用 AutoCAD 软件上机完成设计标准层照度平面图；1 天；4、运用 AutoCAD 软件上机完成标准层供配电平面图；1 天；5、运用 AutoCAD 软件上机完成绘制照明系统图；1 天；6、课程设计书整理；2 天；7、 课程设计答辩；上交设计材料（A4纸打印和电子软盘）。1 天；参考资料《建筑装饰照明设计》 何方文 朱斌 编著 科技.《建筑照明设计手册》 恭慰 主编《建筑照明设计标准》 《建筑装饰照明设计》 阴振勇 编著 中国电力.《现代灯光设备与系统工程》 妙颜 编著 人民邮电.指导老师签字教研室主任签字摘 要近年来，随着建筑行业的迅猛进展，对住宅照明的要求越来越高，建筑电气课程设计目的是：在老师的指导下，通过对选定的某一个具体的民用建筑电气工程的设计，使学生了解建筑电气的设计过程、设计要求、施工要求、设计容和设计方法；达到巩固所学知识，加强分析问题，进一步扩宽专业知识面和多方...
