工艺课程设计阶梯轴夹具设计论文

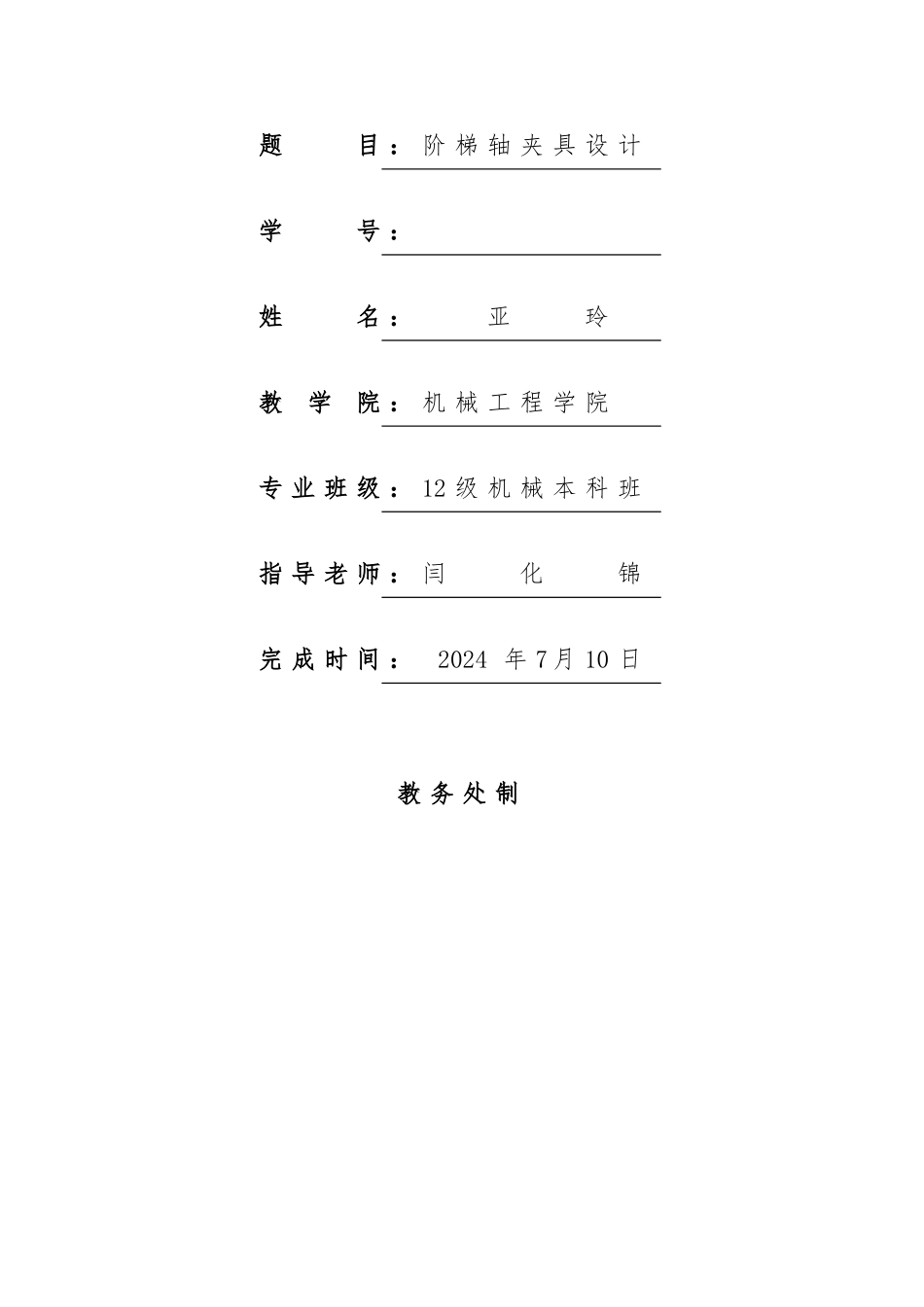

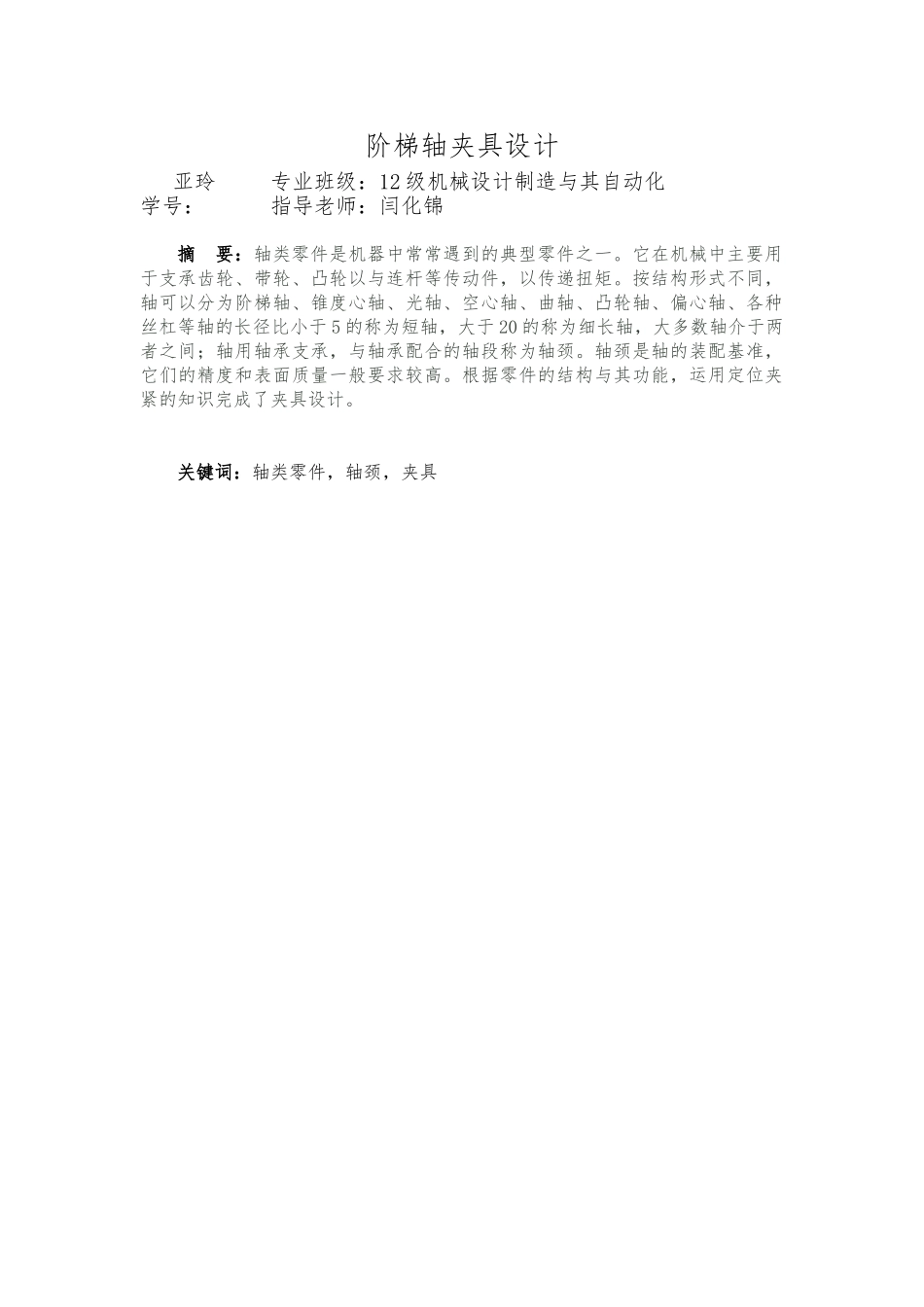

机 械 制 造 工 艺 学课 程 设 计题 目 ： 阶 梯 轴 夹 具 设 计学 号 ：姓 名 ： 亚 玲教 学 院 ： 机 械 工 程 学 院专 业 班 级 ： 12 级 机 械 本 科 班指 导 老 师 ： 闫 化 锦完 成 时 间 ： 2024 年 7 月 10 日 教 务 处 制阶梯轴夹具设计 亚玲 专业班级：12 级机械设计制造与其自动化学号： 指导老师：闫化锦摘 要：轴类零件是机器中常常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以与连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等轴的长径比小于 5 的称为短轴，大于 20 的称为细长轴，大多数轴介于两者之间；轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高。根据零件的结构与其功能，运用定位夹紧的知识完成了夹具设计。关键词：轴类零件，轴颈，夹具目 录摘 要：I目 录 II1、前言- 1 -2、工艺规程的设计- 1 -2.1、零件的工艺分析与生产类型的确定- 1 -2.1.1、技术要求分析- 1 -2.1.2、零件的工艺分析- 2 -2.2、选择毛坯- 2 -2.3、定位基准的选择- 3 -2.4、拟定工艺路线- 3 -2.5、确定加工尺寸和切削用量...........................................- 4 -2.6、拟定工艺过程- 4 -3、夹具的设计- 7 -3.1、确定工件的定位方案，选择定位元件.................................- 7 -3.1.1、六点定位原理- 7 -3.1.2、应用定位原理几种情况- 8 -3.1.3、确定要限制的自由度- 8 -3.1.4、计算定位误差- 9 -3.2 确定其他夹具和装置- 11 -3.2.1、铣床夹具- 11 -3.3.2 车床夹具- 12 -参考文献- 13 -致 - 14 -展 望- 15 -1、前言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以与大部分专业之后进行的。这是我们进行毕业设计之前对所学各课程的一次深化的综合性的，也是一次理论联系实际训练。因此，它在我们的大学学习生活中占有十分重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从锻炼自己分析问题、解决问题的能力，为今后参加工作打下一个良好的基础。我也信任通过课程设计能将零碎的知识点都联系起来，系统而全面的做好设计。本次课程设计是机械制造工艺学这门课程的一个阶段总结，是对...
