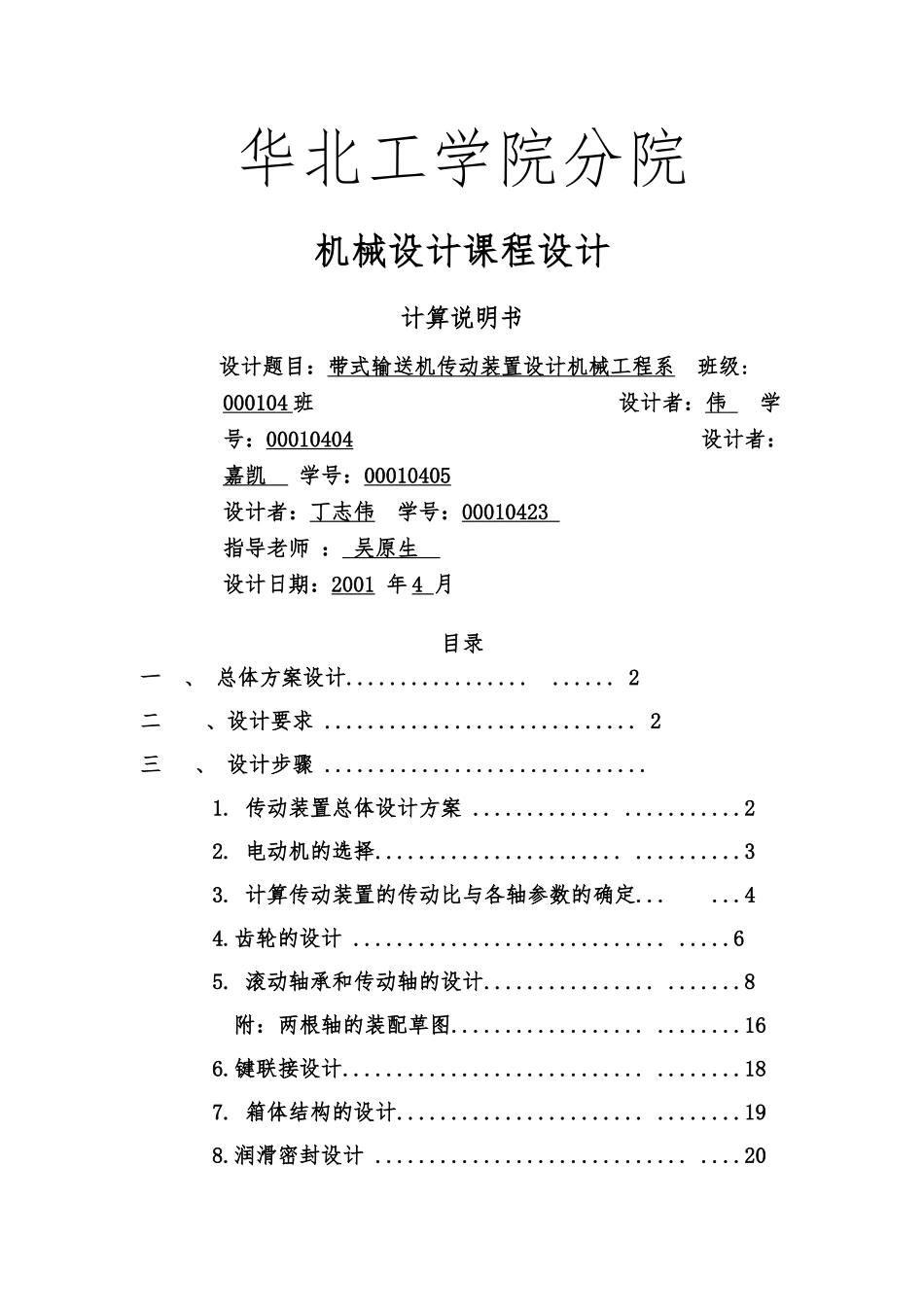

华北工学院分院机械设计课程设计计算说明书 设计题目:带式输送机传动装置设计机械工程系 班级: 000104 班 设计者:伟 学号:00010404 设计者:嘉凯 学号:00010405 设计者:丁志伟 学号:00010423 指导老师 : 吴原生 设计日期:2001 年 4 月目录一 、 总体方案设计................. ...... 2二 、设计要求 ............................. 2三 、 设计步骤 ..............................1. 传动装置总体设计方案 ............. ...........22. 电动机的选择....................... ..........33. 计算传动装置的传动比与各轴参数的确定... ...44.齿轮的设计 ............................. .....65. 滚动轴承和传动轴的设计................ .......8 附:两根轴的装配草图.................. ........166.键联接设计............................ ........187. 箱体结构的设计....................... ........198.润滑密封设计 ............................. ....20四 、 设计小结 ................................. ....20五 、 参考资料 ................................ .....21一 、总体方案设计课程设计题目:带式运输机传动装置设计(简图如下1——V 带传动2——电动机3—-圆柱齿轮减速器4——联轴器5——输送带6——滚筒1.设计课题:设计一用于带式运输上的单级圆柱齿轮减速器。运输机连续工作,使用寿命 5 年,每年 365 天,每天 24 小时,传动不逆转,载荷平稳,起动载荷为名义载荷的 1.25 倍,输送带速度允许误差为+_5%。2.原始数据:题号 3 第一组运送带工作拉力 F/KN运输带工作速度 v/(m/s)滚筒直径 D/mm1.91.6400二、设计要求1.减速器装配图 1(三视图,A1 图纸);2.零件图两(A3 图纸,齿轮,轴,箱体);3.设计计算说明书 1 份(8000 字左右)。三、设计步骤1. 传动装置总体设计方案1)外传动机构为 V 带传动。2)减速器为一级展开式圆柱齿轮减速器。3) 方案简图如下图: 1——V 带传动;2——电动机;3——圆柱齿轮减速器; 4——联轴器;5——输送带;6——滚筒一传动方案拟定:采纳 V 带传动与齿轮传动的组合,即可满足传动比需求,同时由于带传动具有良好的缓冲,吸振性能。适应大起动转矩工况要求,结构简单,成本低,使用维护方便。2、电动机的选择1)选择电动机的类型按工作要求和工作条件选用 Y 系列三相笼型异步电动机,...
