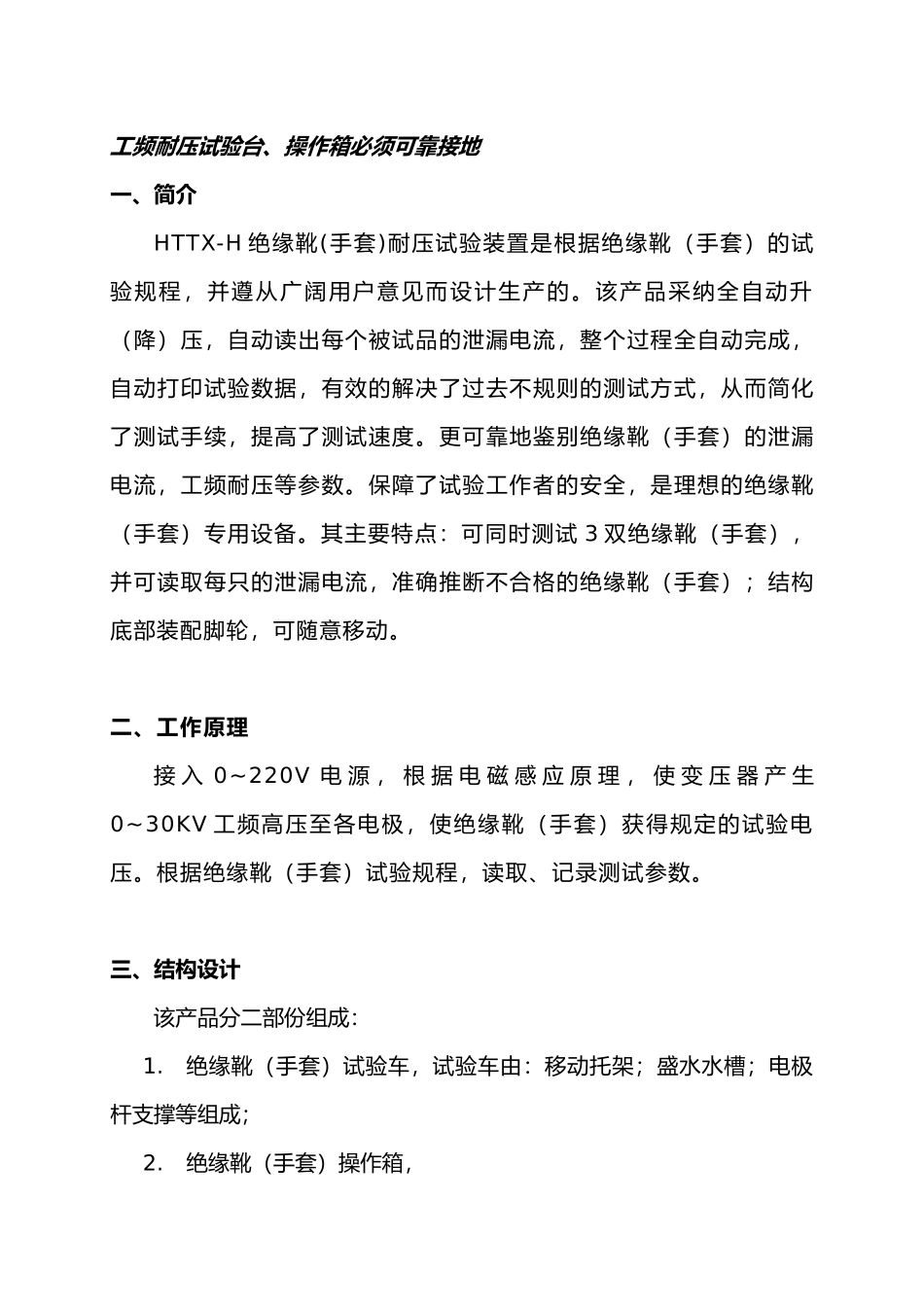

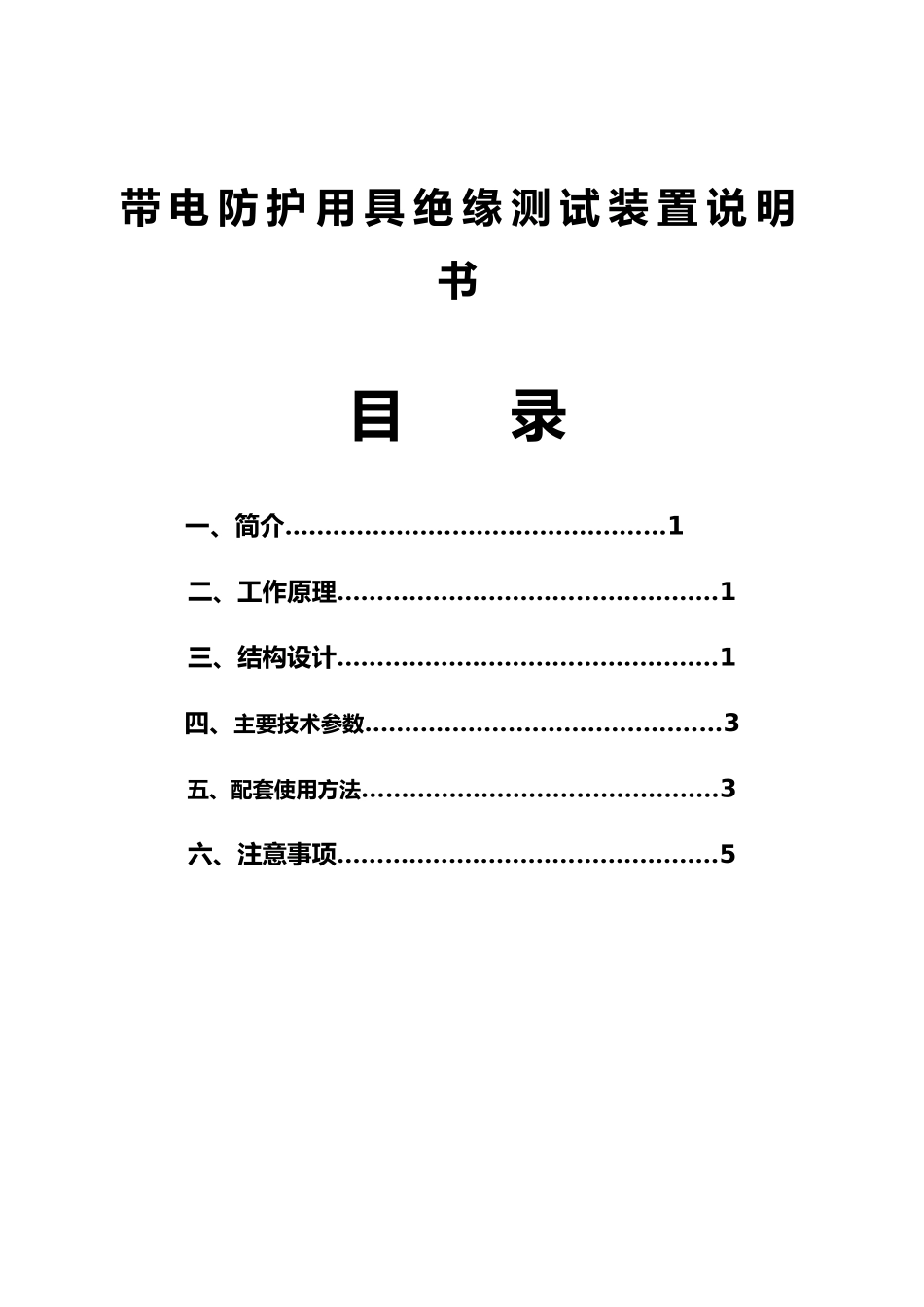

带 电 防 护 用 具 绝 缘 测 试 装 置 说 明书目 录一、简介…………………………………………1二、工作原理…………………………………………1三、结构设计…………………………………………1四、主要技术参数………………………………………3五、配套使用方法………………………………………3六、注意事项…………………………………………5工频耐压试验台、操作箱必须可靠接地一、简介HTTX-H 绝缘靴(手套)耐压试验装置是根据绝缘靴（手套）的试验规程，并遵从广阔用户意见而设计生产的。该产品采纳全自动升（降）压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘靴（手套）专用设备。其主要特点：可同时测试 3 双绝缘靴（手套），并可读取每只的泄漏电流，准确推断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。二、工作原理接 入 0~220V 电 源 ， 根 据 电 磁 感 应 原 理 ， 使 变 压 器 产 生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1.绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2.绝缘靴（手套）操作箱，绝缘靴（手套）操作箱见图 1，图 1：绝缘靴（手套）操作箱高压水阻高压变压器水绝缘支架图 2：绝缘靴（手套）试验台四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV 3、容 量：3kVA4、测试数量：每次 6 只5、测量数据：可显示打印每只被试品电压值；泄漏电流值6、过流保护；过压保护；自定义时间、电压、泄漏电流值7、液晶显示，全中文菜单操作，带打印8、测量准确度：电压±2%（±3 个字）电流±2%（±3 个字）9、质量：绝缘靴（手套）操作箱 12Kg 工频耐压试验台 60kg五、配套使用方法1.使用前先将水电阻注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻。2. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）外盛水呈一样高度，应有 90mm 的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然...
