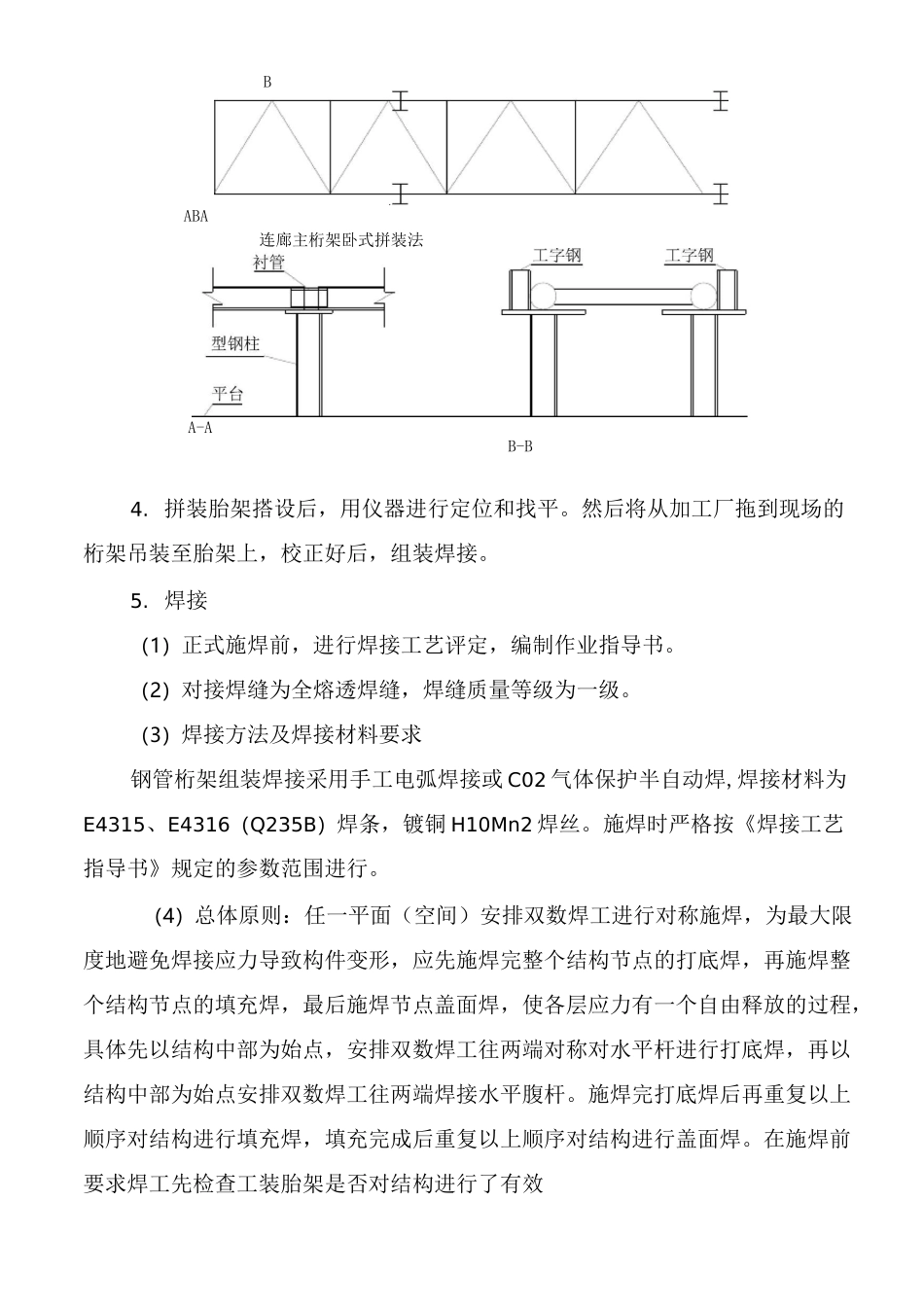

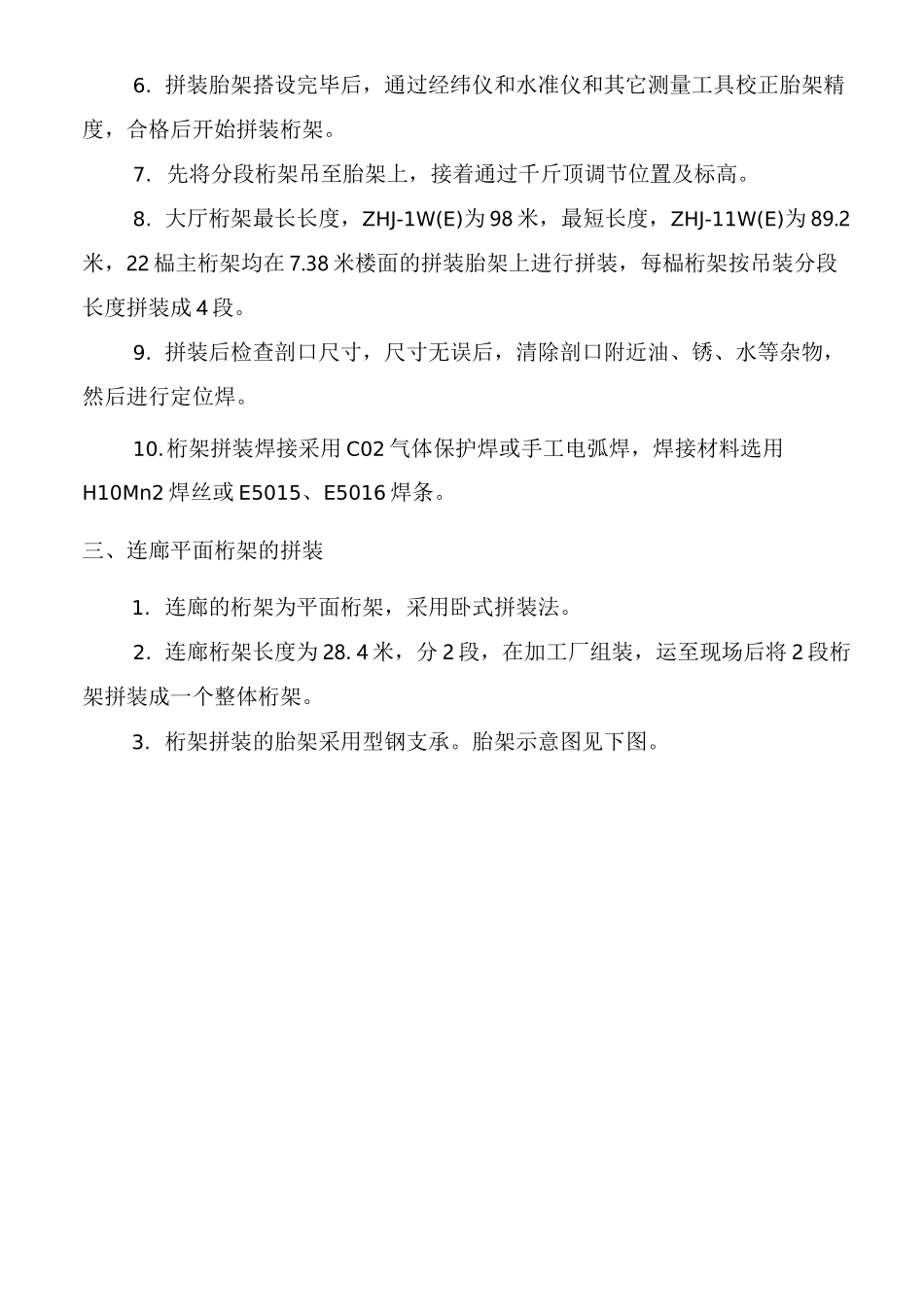

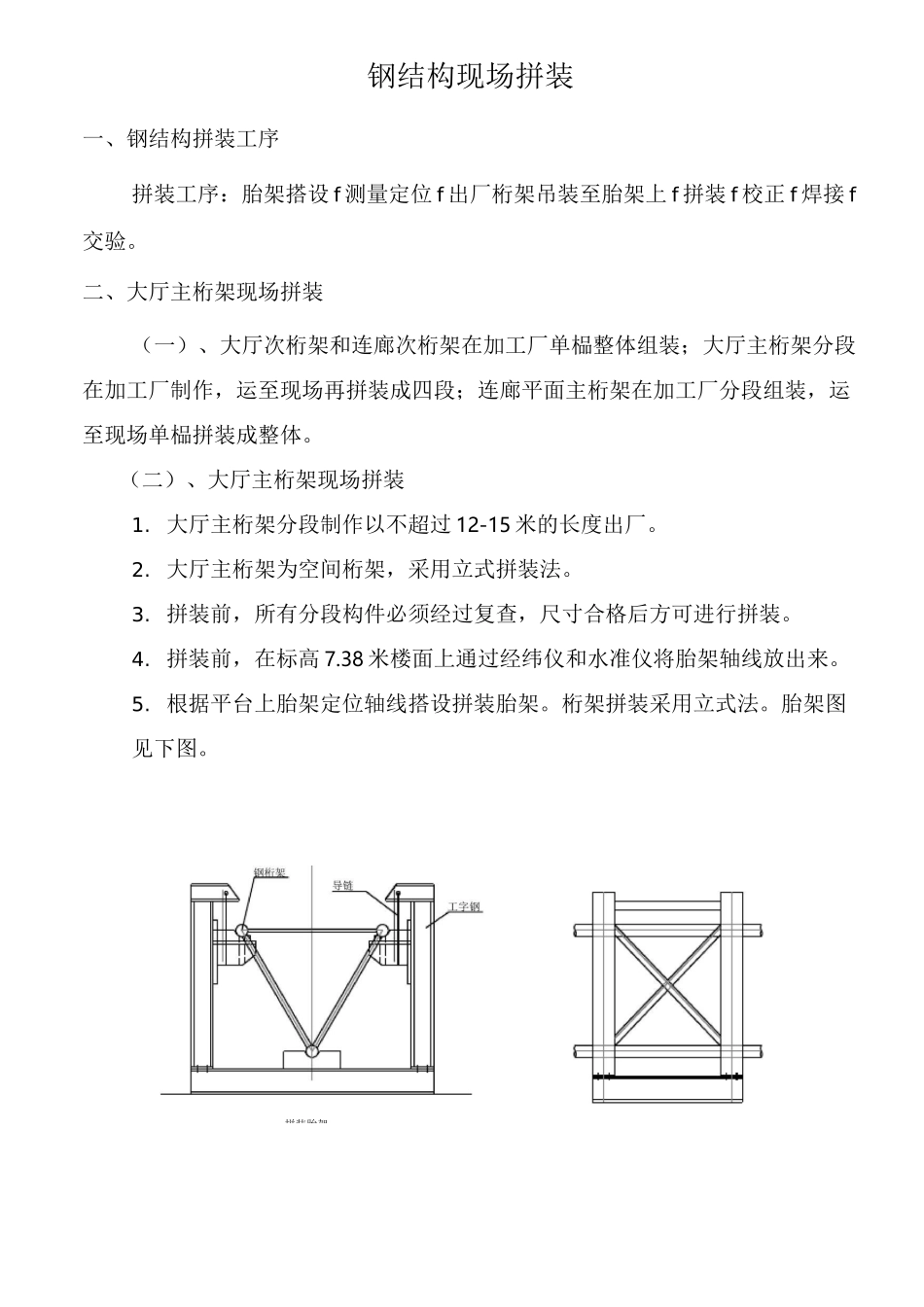

钢结构现场拼装一、钢结构拼装工序拼装工序:胎架搭设 f 测量定位 f 出厂桁架吊装至胎架上 f 拼装 f 校正 f 焊接 f交验。二、大厅主桁架现场拼装(一)、大厅次桁架和连廊次桁架在加工厂单榀整体组装;大厅主桁架分段在加工厂制作,运至现场再拼装成四段;连廊平面主桁架在加工厂分段组装,运至现场单榀拼装成整体。(二)、大厅主桁架现场拼装1. 大厅主桁架分段制作以不超过 12-15 米的长度出厂。2. 大厅主桁架为空间桁架,采用立式拼装法。3. 拼装前,所有分段构件必须经过复查,尺寸合格后方可进行拼装。4. 拼装前,在标高 7.38 米楼面上通过经纬仪和水准仪将胎架轴线放出来。5. 根据平台上胎架定位轴线搭设拼装胎架。桁架拼装采用立式法。胎架图见下图。拼装胎架6. 拼装胎架搭设完毕后,通过经纬仪和水准仪和其它测量工具校正胎架精度,合格后开始拼装桁架。7. 先将分段桁架吊至胎架上,接着通过千斤顶调节位置及标高。8. 大厅桁架最长长度,ZHJ-1W(E)为 98 米,最短长度,ZHJ-11W(E)为 89.2米,22 榀主桁架均在 7.38 米楼面的拼装胎架上进行拼装,每榀桁架按吊装分段长度拼装成 4 段。9. 拼装后检查剖口尺寸,尺寸无误后,清除剖口附近油、锈、水等杂物,然后进行定位焊。10.桁架拼装焊接采用 C02 气体保护焊或手工电弧焊,焊接材料选用H10Mn2 焊丝或 E5015、E5016 焊条。三、连廊平面桁架的拼装1. 连廊的桁架为平面桁架,采用卧式拼装法。2. 连廊桁架长度为 28.4 米,分 2 段,在加工厂组装,运至现场后将 2 段桁架拼装成一个整体桁架。3. 桁架拼装的胎架采用型钢支承。胎架示意图见下图。BABA连廊主桁架卧式拼装法A-AB-B4. 拼装胎架搭设后,用仪器进行定位和找平。然后将从加工厂拖到现场的桁架吊装至胎架上,校正好后,组装焊接。5. 焊接(1)正式施焊前,进行焊接工艺评定,编制作业指导书。(2)对接焊缝为全熔透焊缝,焊缝质量等级为一级。(3)焊接方法及焊接材料要求钢管桁架组装焊接采用手工电弧焊接或 C02 气体保护半自动焊,焊接材料为E4315、E4316(Q235B)焊条,镀铜 H10Mn2 焊丝。施焊时严格按《焊接工艺指导书》规定的参数范围进行。(4)总体原则:任一平面(空间)安排双数焊工进行对称施焊,为最大限度地避免焊接应力导致构件变形,应先施焊完整个结构节点的打底焊,再施焊整个结构节点的填充焊,最后施焊节点盖面焊,使各层应力有一个自由释放的过程,具体先以结构中...
