建筑土木行业资料 屋面保护层施工工艺标准

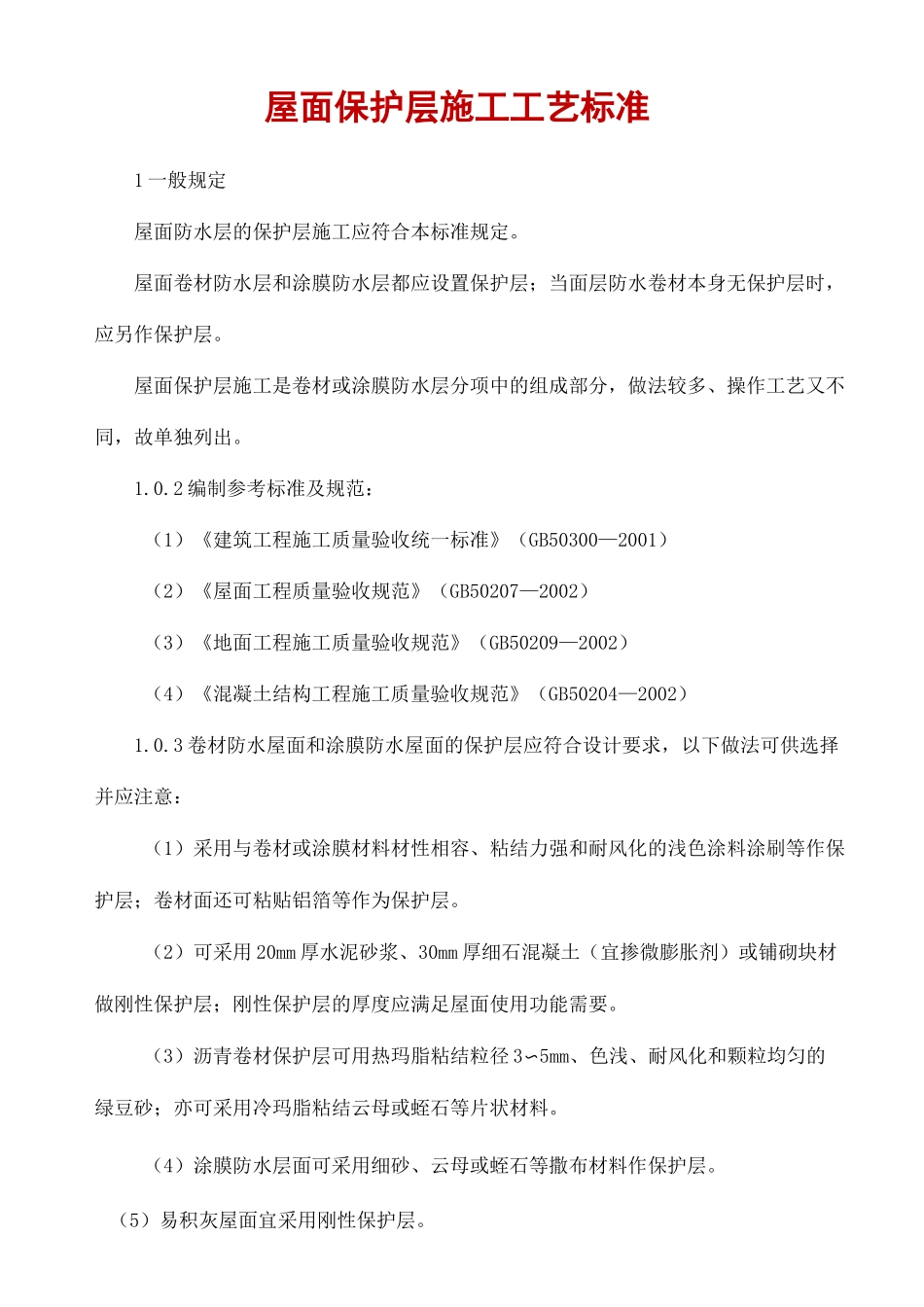

屋面保护层施工工艺标准1 一般规定屋面防水层的保护层施工应符合本标准规定。屋面卷材防水层和涂膜防水层都应设置保护层；当面层防水卷材本身无保护层时，应另作保护层。屋面保护层施工是卷材或涂膜防水层分项中的组成部分，做法较多、操作工艺又不同，故单独列出。1.0.2 编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300—2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地面工程施工质量验收规范》（GB50209—2002）（4）《混凝土结构工程施工质量验收规范》（GB50204—2002）1.0.3 卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：（1）采用与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。（2）可采用 20mm 厚水泥砂浆、30mm 厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。（3）沥青卷材保护层可用热玛脂粘结粒径 3〜5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采用冷玛脂粘结云母或蛭石等片状材料。（4）涂膜防水层面可采用细砂、云母或蛭石等撒布材料作保护层。（5）易积灰屋面宜采用刚性保护层。屋面保护层施工工艺标准（6）防水层采用已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。表 2.1.2.1 高聚物改性沥青防水涂料的物理性能要求项目物理性能要求固体含量（％）±43耐热度（80°C,5h）无流淌、起泡和滑动柔性（一 10C）3mm 厚，绕©20mm 圆棒无裂纹、断裂不透水性压力（MPa）±0.1保持时间（min）±30 不渗漏延伸（20±2C 拉伸，mm）±4.5表 2.1.2.2 合成高分子防水涂料的物理性能要求项目物理性能要求反应固化型挥发固化型聚合物水泥涂料固体含量（％）±94±65±65拉伸强度（MPa）±1.65±1.5±1.2断裂延伸率（％）±350±300±200柔性（C）-30C弯折无裂纹-20C弯折无裂纹-10C绕©10mm 圆棒无裂纹不透水性压力（MPa）±0.3保持时间（min）±30 不渗漏2.1.5 整体保护层、或板块铺砌用的水泥、砂、细石等都应符合相关材料规范要求。2.1.6 水泥的强度等级不低于 32.5 级，宜采用硅酸盐水泥、普通硅酸盐水泥，应按规定要求屋面保护层施工工艺标准进行抽样复验。2.2 主要工机具2.2.1 浅色、反射涂料涂刷用具：开桶器、钢丝钳、小扳手、电动搅拌器、拌料桶、称量桶、50Kg 磅秤、量杯、小油漆桶、空压机、油...
