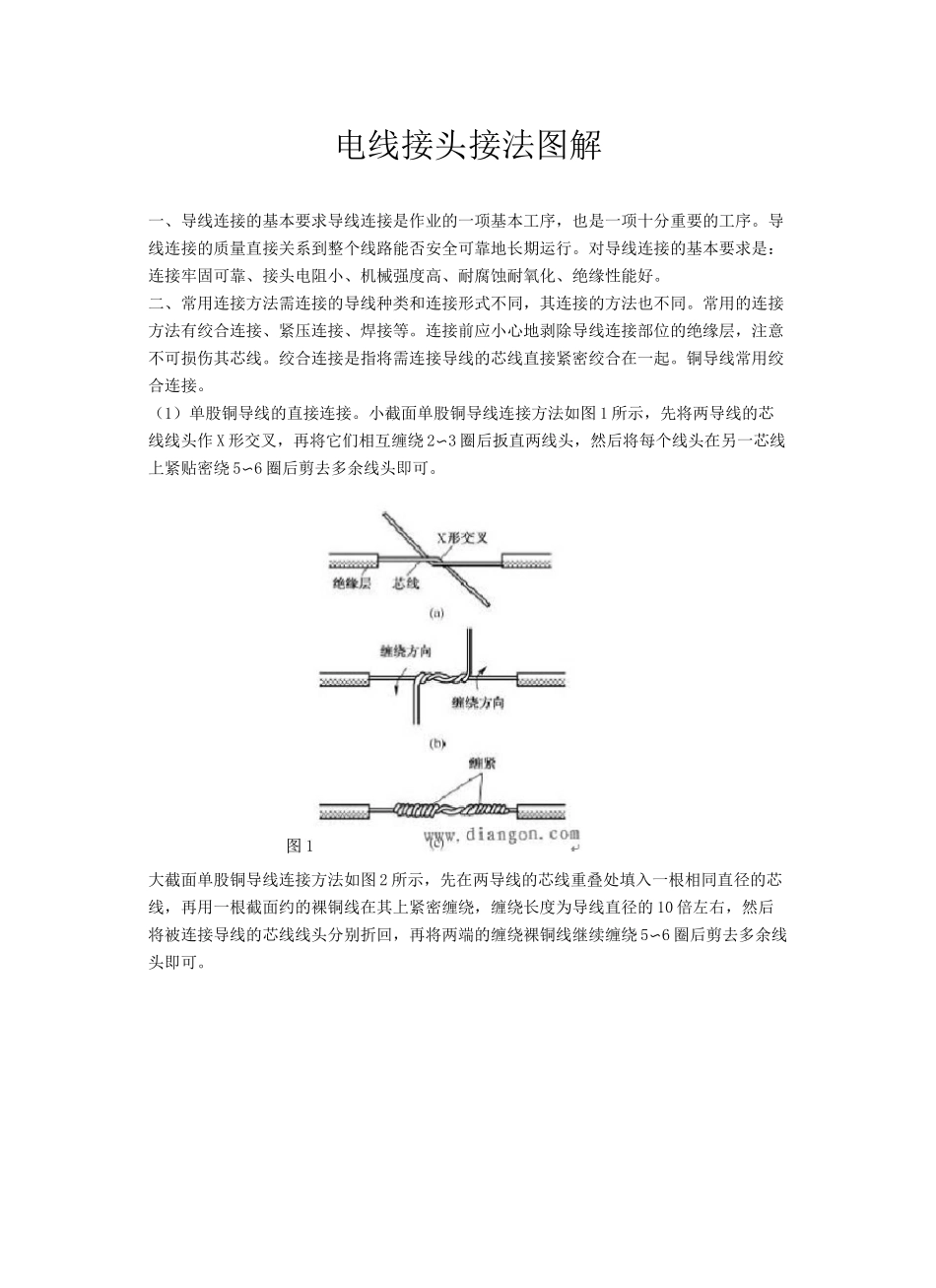

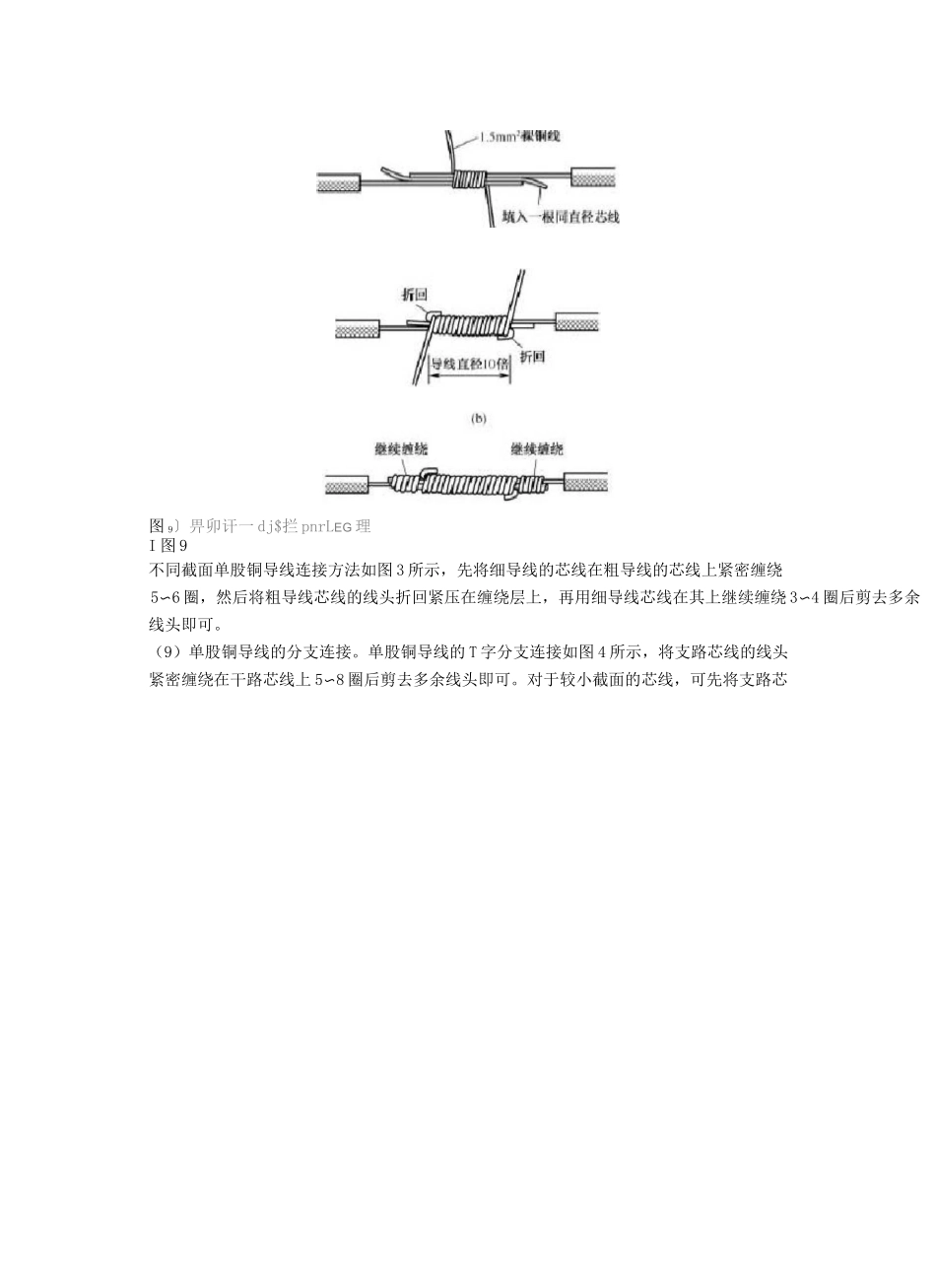

电线接头接法图解Preparedon22November2020电线接头接法图解一、导线连接的基本要求导线连接是作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、绝缘性能好。二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图 1 所示，先将两导线的芯线线头作 X 形交叉，再将它们相互缠绕 2〜3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕 5〜6 圈后剪去多余线头即可。大截面单股铜导线连接方法如图 2 所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的 10 倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕 5〜6 圈后剪去多余线头即可。图 9〕畀卯讦一 dj$拦 pnrLEG 理I 图 9不同截面单股铜导线连接方法如图 3 所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5〜6 圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕 3〜4 圈后剪去多余线头即可。（9）单股铜导线的分支连接。单股铜导线的 T 字分支连接如图 4 所示，将支路芯线的线头紧密缠绕在干路芯线上 5〜8 圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯腳 49 卩ww.diangon,com绸曙打凿图•:x«；:"W 空 4干4线的线头在干路芯线上打一个环绕结，再紧密缠绕 5〜8 圈后剪去多余线头即可。一-細干3I折拥圈 4境察 JT関 449 卩www.diaagon.com单股铜导线的十字分支连接如图 5 所示，将上下支路芯线的线头紧密缠绕在干路芯线上5〜8 圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕［见图 5(a)］,也可以向左右两个方向缠绕［见图 5(b)］。图 5(3) 多股铜导线的直接连接。多股铜导线的直接连接如图 6 所示，首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约 1/3 芯线绞合拧紧,而将其余 2/3 芯线成伞状散开,另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线,...
