微机原理与应用实验报告

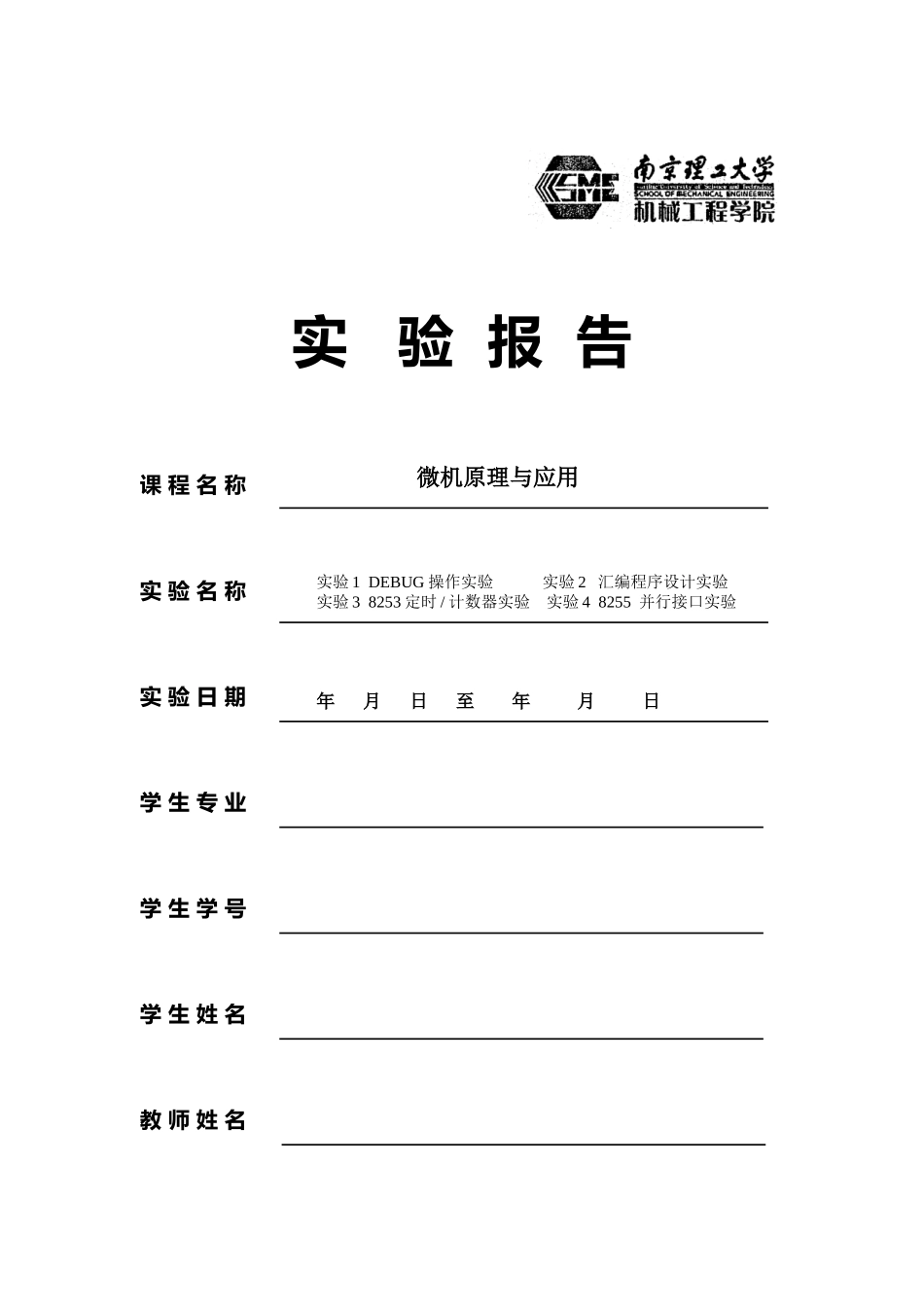

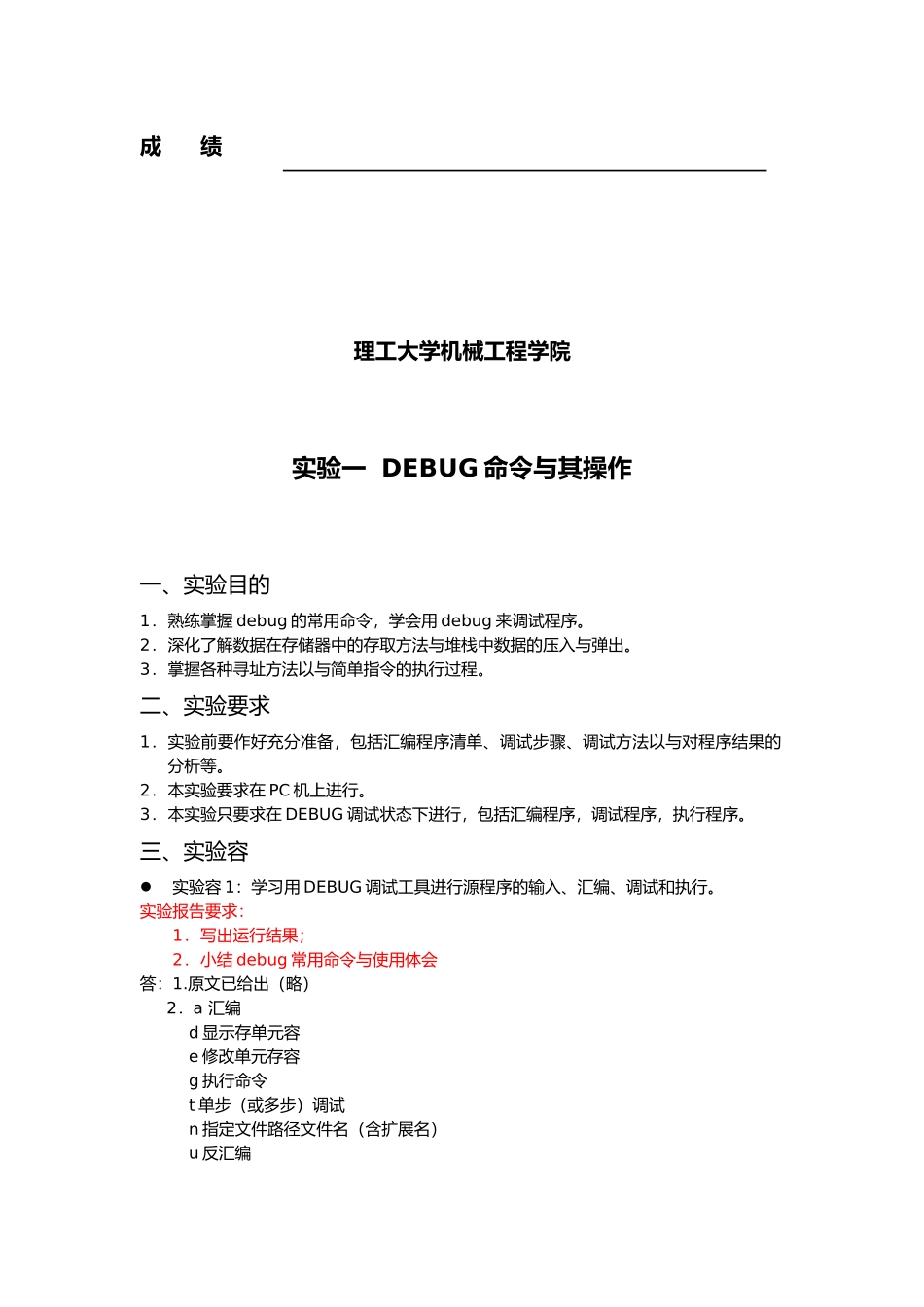

实 验 报 告课 程 名 称实 验 名 称实 验 日 期学 生 专 业学 生 学 号学 生 姓 名教 师 姓 名微机原理与应用实验 1 DEBUG 操作实验 实验 2 汇编程序设计实验实验 3 8253 定时 / 计数器实验 实验 4 8255 并行接口实验年 月 日 至 年 月 日成 绩理工大学机械工程学院实验一 DEBUG 命令与其操作一、实验目的1．熟练掌握 debug 的常用命令，学会用 debug 来调试程序。2．深化了解数据在存储器中的存取方法与堆栈中数据的压入与弹出。3．掌握各种寻址方法以与简单指令的执行过程。二、实验要求1．实验前要作好充分准备，包括汇编程序清单、调试步骤、调试方法以与对程序结果的分析等。2．本实验要求在 PC 机上进行。3．本实验只要求在 DEBUG 调试状态下进行，包括汇编程序，调试程序，执行程序。三、实验容实验容 1：学习用 DEBUG 调试工具进行源程序的输入、汇编、调试和执行。实验报告要求：1．写出运行结果；2．小结 debug 常用命令与使用体会答：1.原文已给出（略） 2．a 汇编 d 显示存单元容 e 修改单元存容 g 执行命令 t 单步（或多步）调试n 指定文件路径文件名（含扩展名）u 反汇编 r 查看寄存器值与修改 l 加载程序 w 写盘命令体会：提升学习热情和动手能力 有助于理解代码执行过程实验容 2设 AX=3000H，BX=5000H，请编一程序段将 AX 的容和 BX 的容进行交换。请用堆栈作为两寄存器交换容的中间存储单元，用 DEBUG 调试程序进行汇编与调试。实验报告要求：1．写出完成上述功能的程序段；2．单步执行，并记录寄存器 AX, BX 与堆栈指针 SP 的值答：A100 Mov ax,3000 ； ax:3000 bx:0000 sp:ffeeMov bx,5000 ；ax:3000 bx:5000 sp:ffeePush ax ；ax:3000 bx:5000 sp:ffecMov ax,bx ；ax:5000 bx:5000 sp:ffecPop bx ；ax:5000 bx:3000 sp:ffeeInt 20实验容 3设 DS=当前段地址，BX=0300H，SI=0002H，请用 DEBUG 的命令将存储器偏移地址 300H~304H 连续单元装入 0AH，0BH，0CH，0DH，0EH。在 DEBUG 状态下送入下面的程序，并用单步执行的方法，分析每条指令源地址的形成过程？当数据传送完毕时，AX 中的容是什么？实验报告要求：1．写出源操作数的寻址方式；2．单步执行，并记录相关寄存器与存储单元的值A100 ;给各存单元赋值Mov di,0300 Mov dx,0a Mov cx,5 1oop1:mov[di],dxInc diInc dx1oop l...
