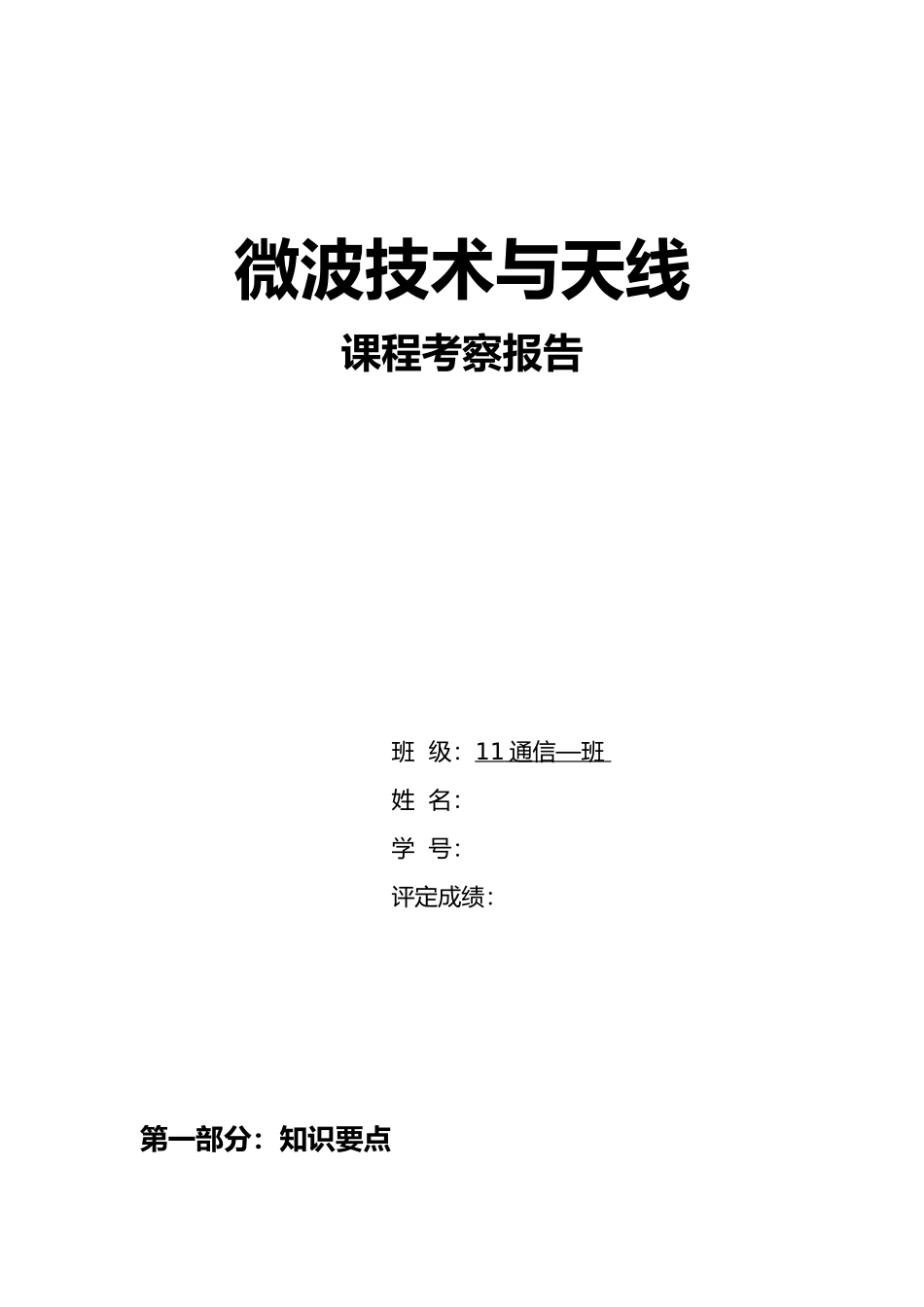

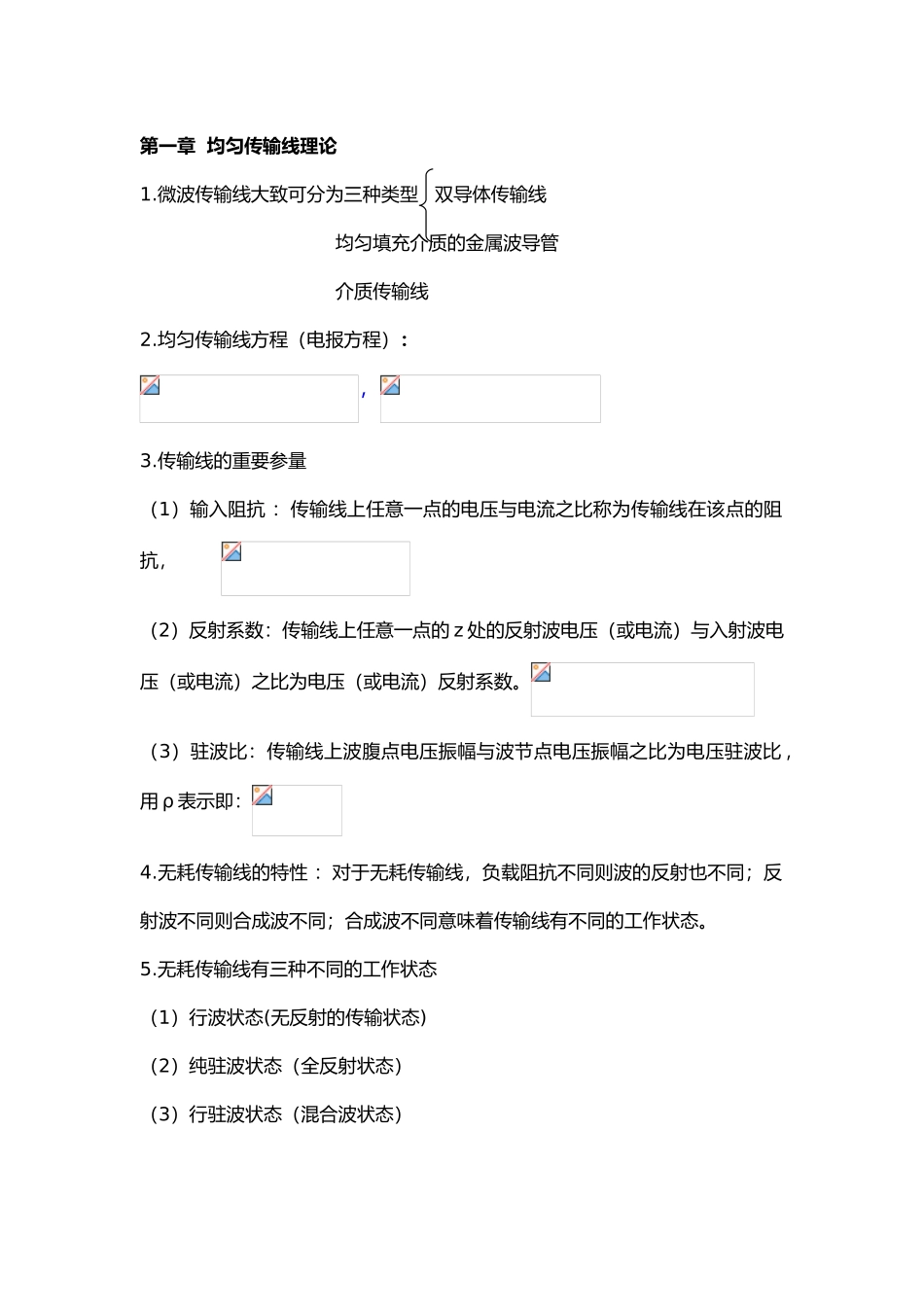

微波技术与天线课程考察报告 班 级：11 通信—班 姓 名： 学 号： 评定成绩：第一部分：知识要点第一章 均匀传输线理论1.微波传输线大致可分为三种类型 双导体传输线 均匀填充介质的金属波导管 介质传输线2.均匀传输线方程（电报方程）：，3.传输线的重要参量（1）输入阻抗 ：传输线上任意一点的电压与电流之比称为传输线在该点的阻抗， （2）反射系数：传输线上任意一点的 z 处的反射波电压（或电流）与入射波电压（或电流）之比为电压（或电流）反射系数。（3）驻波比：传输线上波腹点电压振幅与波节点电压振幅之比为电压驻波比 ，用 ρ 表示即：4.无耗传输线的特性 ：对于无耗传输线，负载阻抗不同则波的反射也不同；反射波不同则合成波不同；合成波不同意味着传输线有不同的工作状态。5.无耗传输线有三种不同的工作状态（1）行波状态(无反射的传输状态)（2）纯驻波状态（全反射状态）（3）行驻波状态（混合波状态）第二章 规则金属波导本章主要讨论了矩形波导、圆波导、同轴线、带状线和微带线等常用的微波传输线。其中矩形波导传输特性与基本概念：波型指数，主模，模式兼并，驻波测量线；圆波导传输特性：波型指数，主模，模式兼并与三种常用模式特性；同轴线传输特性；带状线利用传输线理论分析其传输特性；而微带线则采纳准静态分析法来分析其传输特性和耦合传输线的分析方法：奇偶模分析法。激励波导的方法通常有三种（1）电激励（2）磁激励（3）电流激励各类传输线传输的主模与其截止波长和单模传输条件列表如下传输线类型主模截止波长 lc单模传输条件矩形波导TE10模2aa2b圆波导TE11模3.14R2.62Rp/2(D+d)带状线TEM 模¥, 微带线准 TEM 模¥, , 第三章 微波集成传输线各种集成微波传输系统，可分为四大类： （1）准 TEM 波传输线，主要包括微带传输线和共面波导等 （2）非 TEM 波传输线，主要包括槽线、鳍线等（3）开放式介质波导传输线，主要包括介质波导、镜像波导等（4）半开放式介质波导，主要包括 H 形波导、G 形波导等。1. 微带传输线的基本结构有两种形式：（1）带状线是由同轴线演化而来的，即将同轴线的外导体对半分开后，再将两半外导体向左右展平，并将导体制成扁平带线。（2）微带线是由沉积在介质基片上的金属导体带和接地板构成的一个特别传输系统。2.光纤又称为光导纤维，它是在圆形介质波导的基础上进展起来的导光传输系统。光纤的分类：石英...
