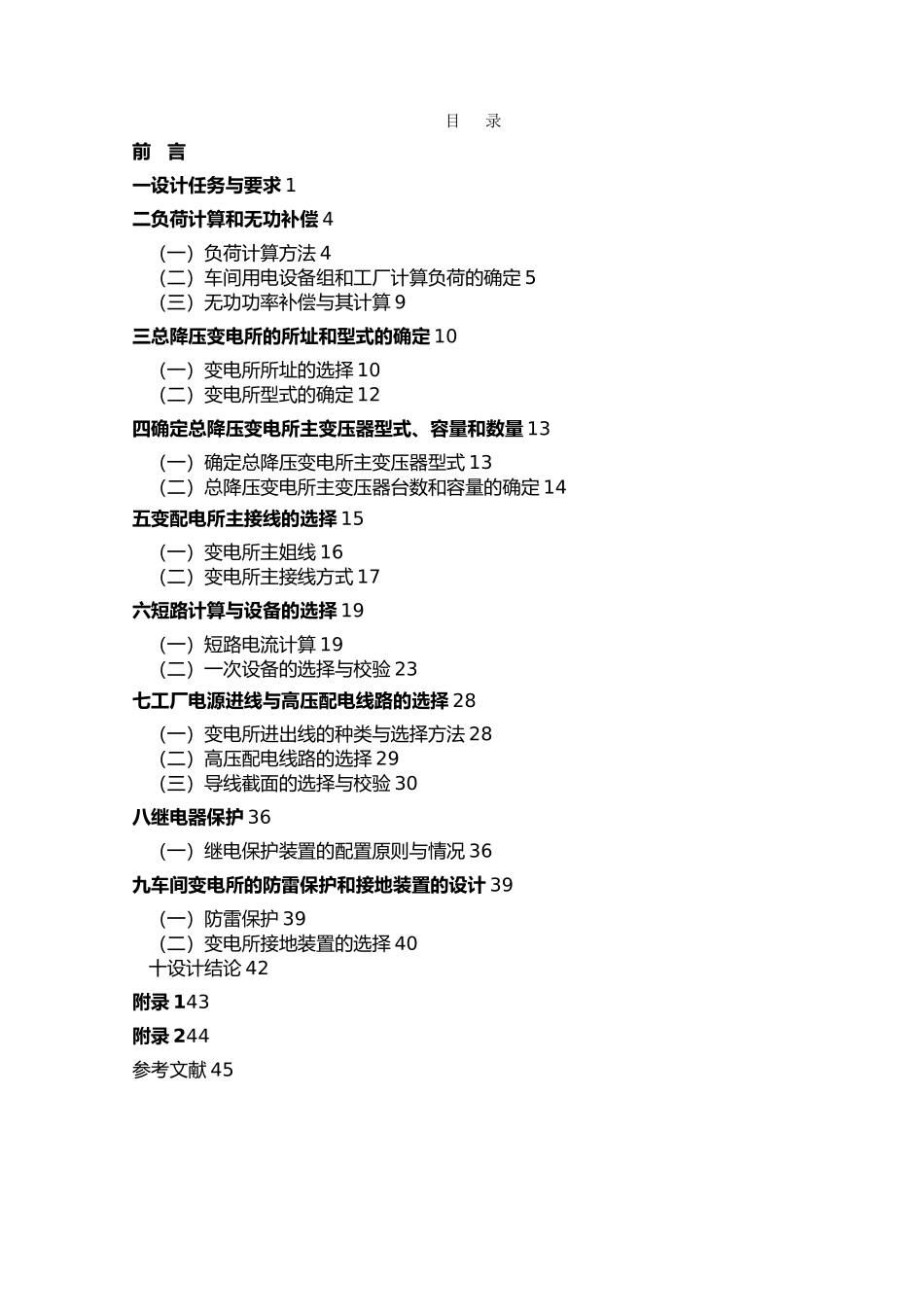

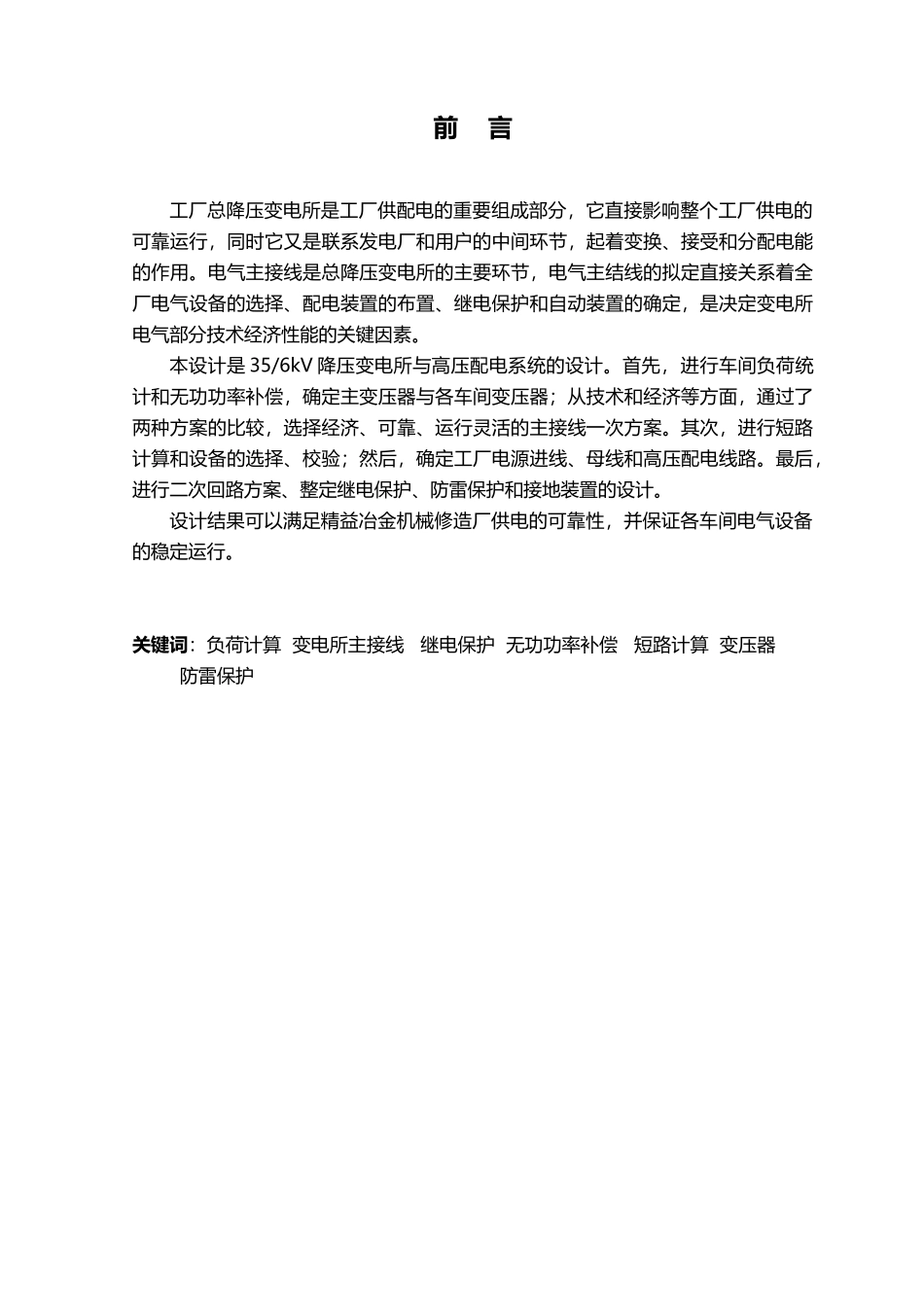

学 号：课 程 设 计题 目沙河配件厂总降压变电所与高压配电系统设计学 院班 级学 号学生指导老师年月日目 录前 言一设计任务与要求 1二负荷计算和无功补偿 4（一）负荷计算方法 4（二）车间用电设备组和工厂计算负荷的确定 5（三）无功功率补偿与其计算 9三总降压变电所的所址和型式的确定 10（一）变电所所址的选择 10（二）变电所型式的确定 12四确定总降压变电所主变压器型式、容量和数量 13（一）确定总降压变电所主变压器型式 13（二）总降压变电所主变压器台数和容量的确定 14五变配电所主接线的选择 15（一）变电所主姐线 16（二）变电所主接线方式 17六短路计算与设备的选择 19（一）短路电流计算 19（二）一次设备的选择与校验 23七工厂电源进线与高压配电线路的选择 28（一）变电所进出线的种类与选择方法 28（二）高压配电线路的选择 29（三）导线截面的选择与校验 30八继电器保护 36（一）继电保护装置的配置原则与情况 36九车间变电所的防雷保护和接地装置的设计 39（一）防雷保护 39（二）变电所接地装置的选择 40十设计结论 42附录 143附录 244参考文献 45前 言工厂总降压变电所是工厂供配电的重要组成部分，它直接影响整个工厂供电的可靠运行，同时它又是联系发电厂和用户的中间环节，起着变换、接受和分配电能的作用。电气主接线是总降压变电所的主要环节，电气主结线的拟定直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是决定变电所电气部分技术经济性能的关键因素。本设计是 35/6kV 降压变电所与高压配电系统的设计。首先，进行车间负荷统计和无功功率补偿，确定主变压器与各车间变压器；从技术和经济等方面，通过了两种方案的比较，选择经济、可靠、运行灵活的主接线一次方案。其次，进行短路计算和设备的选择、校验；然后，确定工厂电源进线、母线和高压配电线路。最后，进行二次回路方案、整定继电保护、防雷保护和接地装置的设计。设计结果可以满足精益冶金机械修造厂供电的可靠性，并保证各车间电气设备的稳定运行。关键词：负荷计算 变电所主接线 继电保护 无功功率补偿 短路计算 变压器 防雷保护沙河配件厂总降压变电所与高压配电系统设计一 设计任务与要求(一)设计题目 沙河配件厂总降压变电所与高压配电系统设计。(二)设计要求 要求根据本厂所能取得的电源与本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技...
