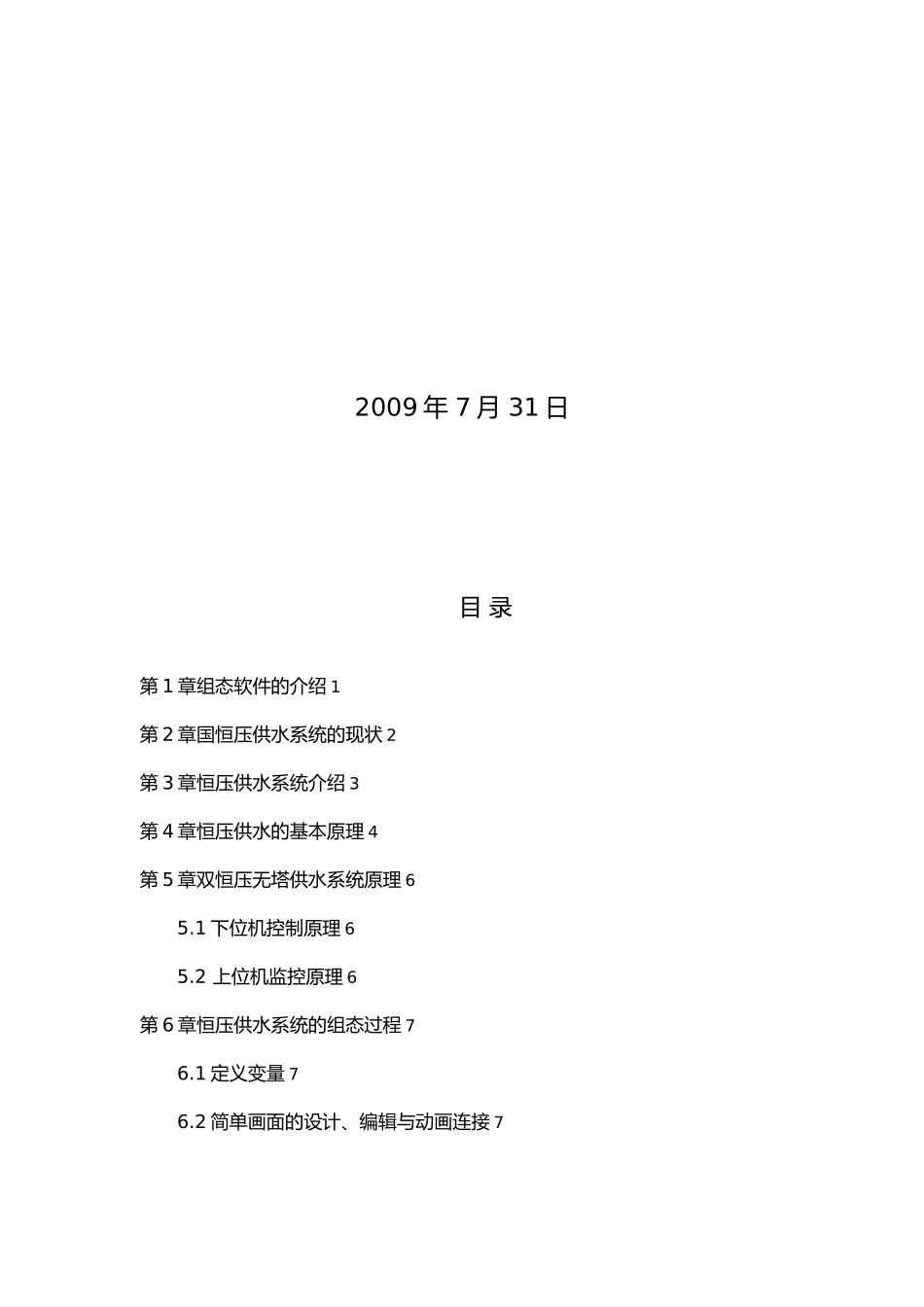

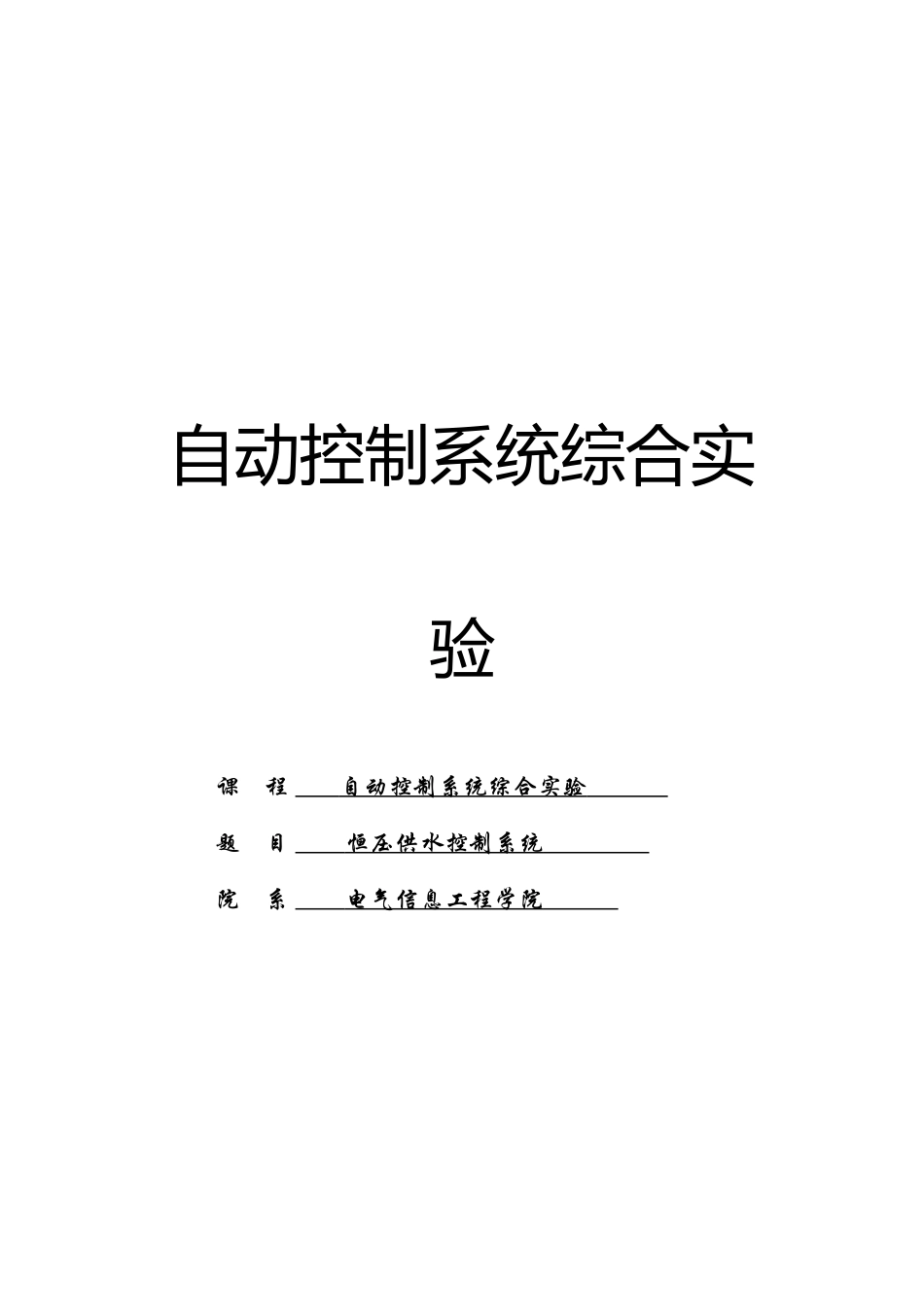

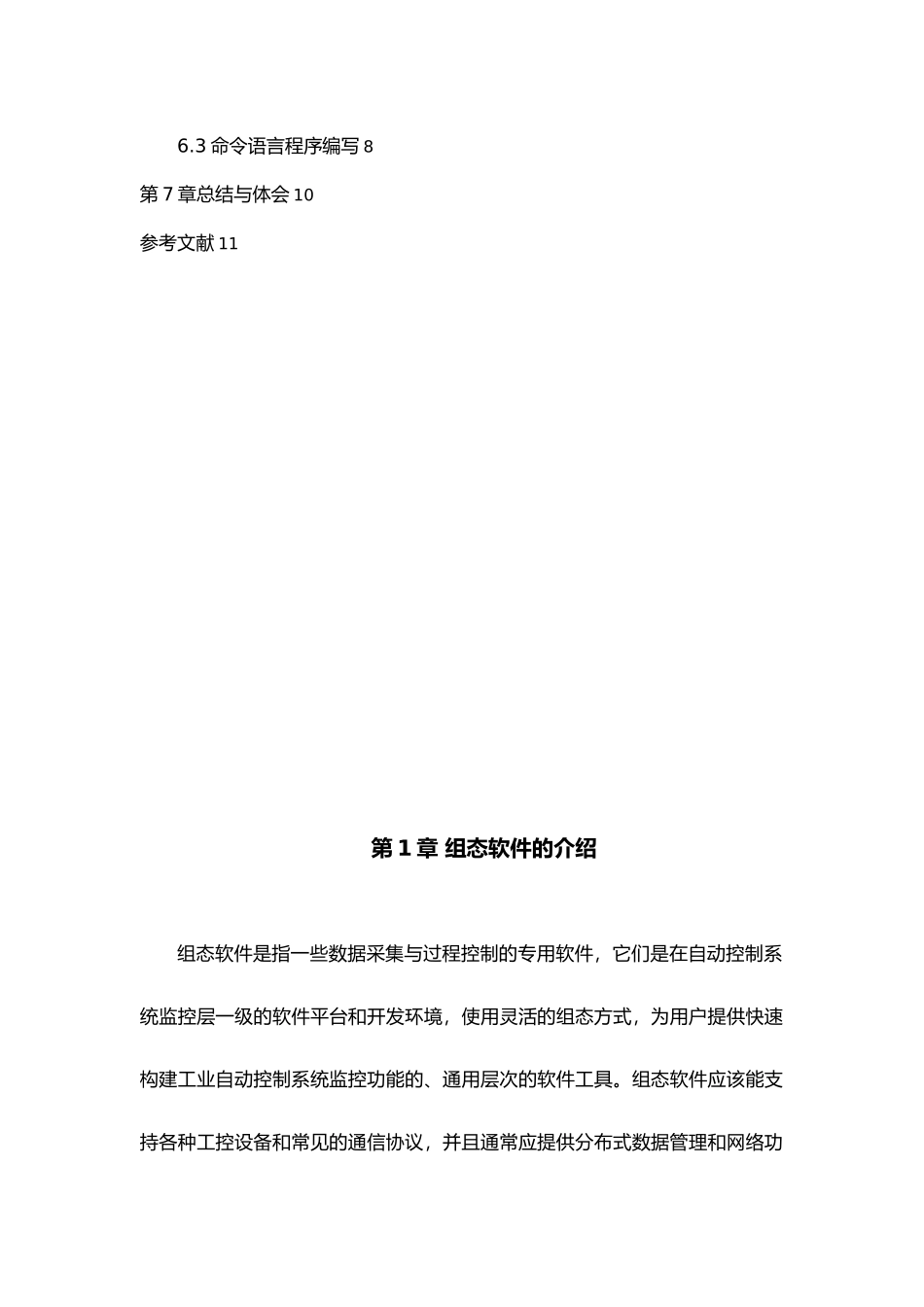

自动控制系统综合实验课 程 自动控制系统综合实验 题 目 恒压供水控制系统 院 系 电气信息工程学院 2009 年 7 月 31 日目 录第 1 章组态软件的介绍 1第 2 章国恒压供水系统的现状 2第 3 章恒压供水系统介绍 3第 4 章恒压供水的基本原理 4第 5 章双恒压无塔供水系统原理 65.1 下位机控制原理 65.2 上位机监控原理 6第 6 章恒压供水系统的组态过程 76.1 定义变量 76.2 简单画面的设计、编辑与动画连接 76.3 命令语言程序编写 8第 7 章总结与体会 10参考文献 11第 1 章 组态软件的介绍组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件应该能支持各种工控设备和常见的通信协议，并且通常应提供分布式数据管理和网络功能。组态（configuration）意思就是模块的任意组合，采纳组态技术构成的计算机系统在硬件设计上，除采纳工业 PC 机外，系统大量采纳各种成熟通用的 I/O 接口设备和现场设备，基本不再需要单独进行具体电路设计。这不仅节约了硬件开发时间，更提高了工控系统的可靠性。在软件设计上由于采纳成熟的工控开发的工具软件，它为用户提供了多种通用工具模块，用户不需要掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能。工控组态软件集成了图形技术、人机界面技术、数据库技术、控制技术、网络与通信技术，使控制系统开发人员不必依靠某种具体的计算机语言，只需通过可视化的组态方式，就可完成监控程序设计，降低了监控程序开发的难度。组态软件均具有良好的扩展性、兼容性，软件结构开放，可接受各种形式的数据格式。同时，支持的硬件类型也十分广泛[1]。工控组态软件的出现，使得大型工业控制系统的组态编程变得十分得简单、容易，工程设计人员不用再设计那些复杂的应用程序（如 I/Odriver 等）。工控组态软件的功能包括数据库生成、历史库生成、图形生成、报表生成、顺序控制功能、连续 调 节 功 能 。 目 前 有 许 多 工 控 组 态 软 件 。 例 如 ：Intouch、Fix、Citech、WinCC、Controx(开物)、Force control(力控)、组态王。第 2 章 国恒压供水系统的现状目前,就国而言，归结起来主要采纳以下三种方法:（1）水池－水泵（恒压变频或气压罐）－管网...
