手机无线充电系统课程设计报告

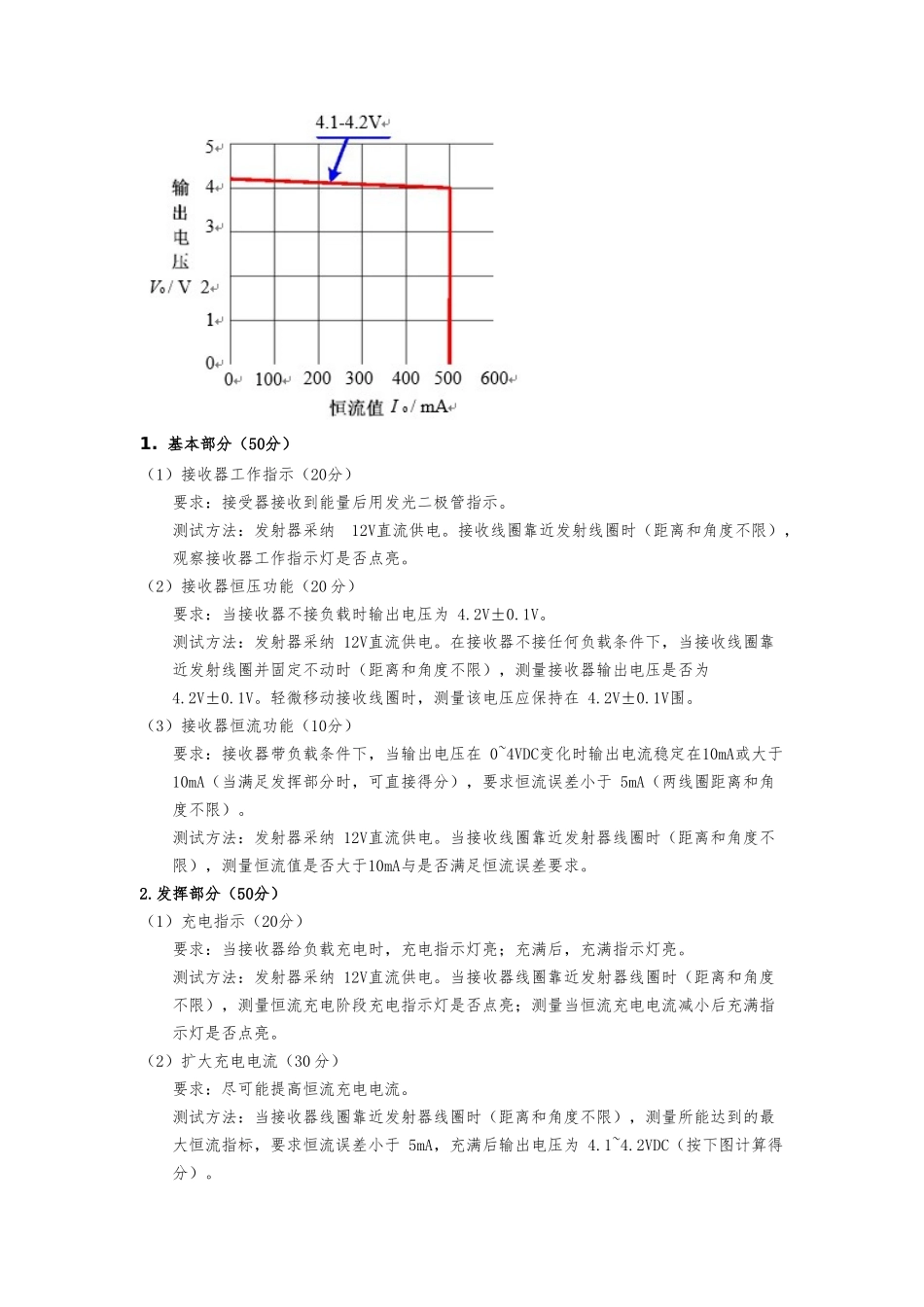

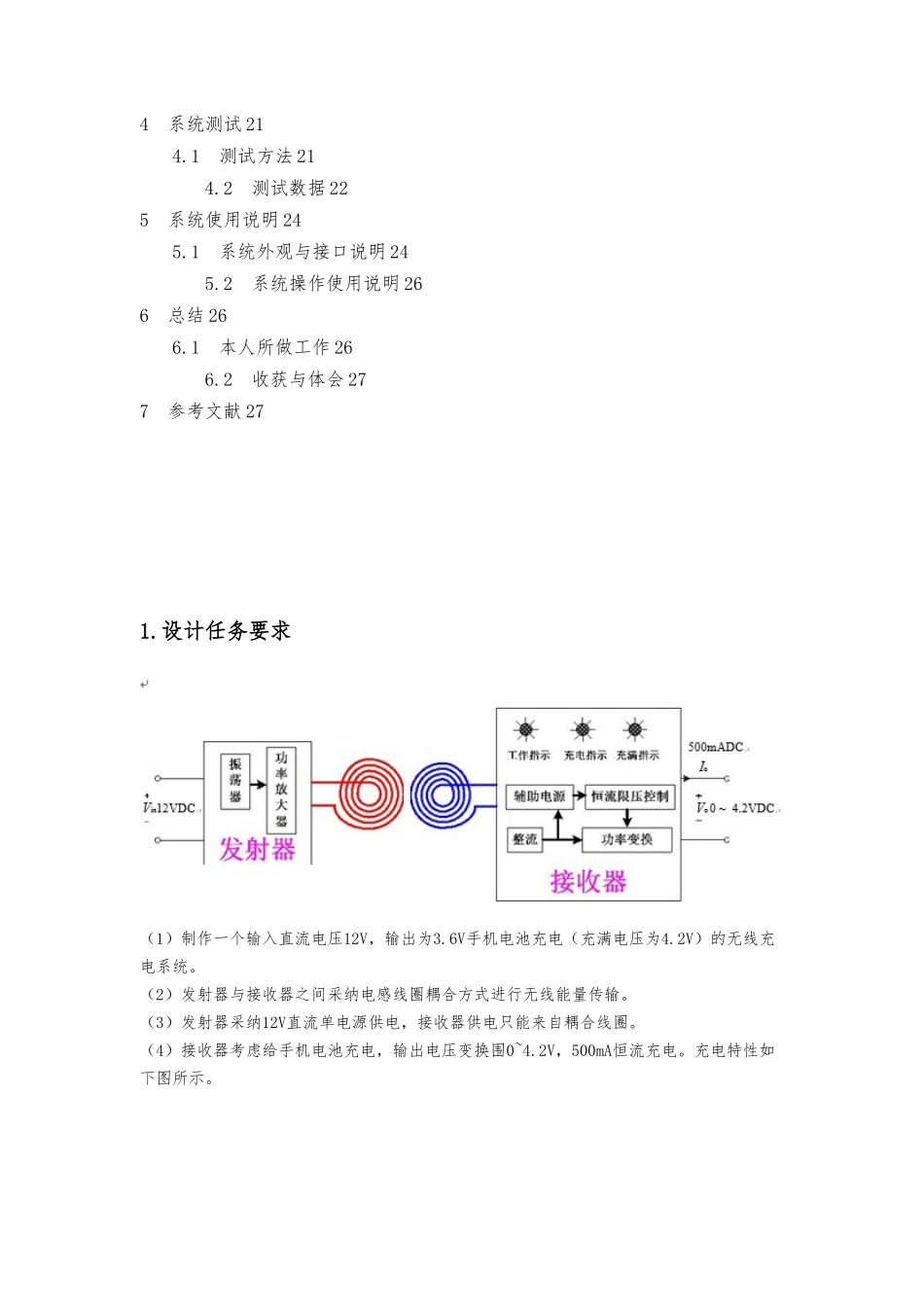

国家电工电子实验教学中心电子系统课程设计设 计 报 告设计题目： 手机无线充电 系统目 录1 设计任务要求 22 设计方案与论证 42.1 任务分析 42.2 方案比较 73 制作与调试过程 173.1 制作与调试流程 173.2 遇到的问题与解决方法 204 系统测试 214.1 测试方法 214.2 测试数据 225 系统使用说明 245.1 系统外观与接口说明 245.2 系统操作使用说明 266 总结 266.1 本人所做工作 266.2 收获与体会 277 参考文献 271.设计任务要求（1）制作一个输入直流电压12V，输出为3.6V手机电池充电（充满电压为4.2V）的无线充电系统。（2）发射器与接收器之间采纳电感线圈耦合方式进行无线能量传输。（3）发射器采纳12V直流单电源供电，接收器供电只能来自耦合线圈。（4）接收器考虑给手机电池充电，输出电压变换围0~4.2V，500mA恒流充电。充电特性如下图所示。1. 基本部分（50分）（1）接收器工作指示（20分）要求：接受器接收到能量后用发光二极管指示。测试方法：发射器采纳 12V直流供电。接收线圈靠近发射线圈时（距离和角度不限），观察接收器工作指示灯是否点亮。（2）接收器恒压功能（20 分）要求：当接收器不接负载时输出电压为 4.2V±0.1V。测试方法：发射器采纳 12V直流供电。在接收器不接任何负载条件下，当接收线圈靠近发射线圈并固定不动时（距离和角度不限），测量接收器输出电压是否为 4.2V±0.1V。轻微移动接收线圈时，测量该电压应保持在 4.2V±0.1V围。（3）接收器恒流功能（10分）要求：接收器带负载条件下，当输出电压在 0~4VDC变化时输出电流稳定在10mA或大于10mA（当满足发挥部分时，可直接得分），要求恒流误差小于 5mA（两线圈距离和角度不限）。测试方法：发射器采纳 12V直流供电。当接收线圈靠近发射器线圈时（距离和角度不限），测量恒流值是否大于10mA与是否满足恒流误差要求。2.发挥部分（50分）（1）充电指示（20分）要求：当接收器给负载充电时，充电指示灯亮；充满后，充满指示灯亮。测试方法：发射器采纳 12V直流供电。当接收器线圈靠近发射器线圈时（距离和角度不限），测量恒流充电阶段充电指示灯是否点亮；测量当恒流充电电流减小后充满指示灯是否点亮。（2）扩大充电电流（30 分）要求：尽可能提高恒流充电电流。测试方法：当接收器线圈靠近发射器线圈时（距离和角度不限），测量所能达到的最大恒流指标，要求恒流误差小于 5mA，充满后输出电压为 4.1~4.2VDC（按下图计...
