抽水蓄能电站输水设计管理论文

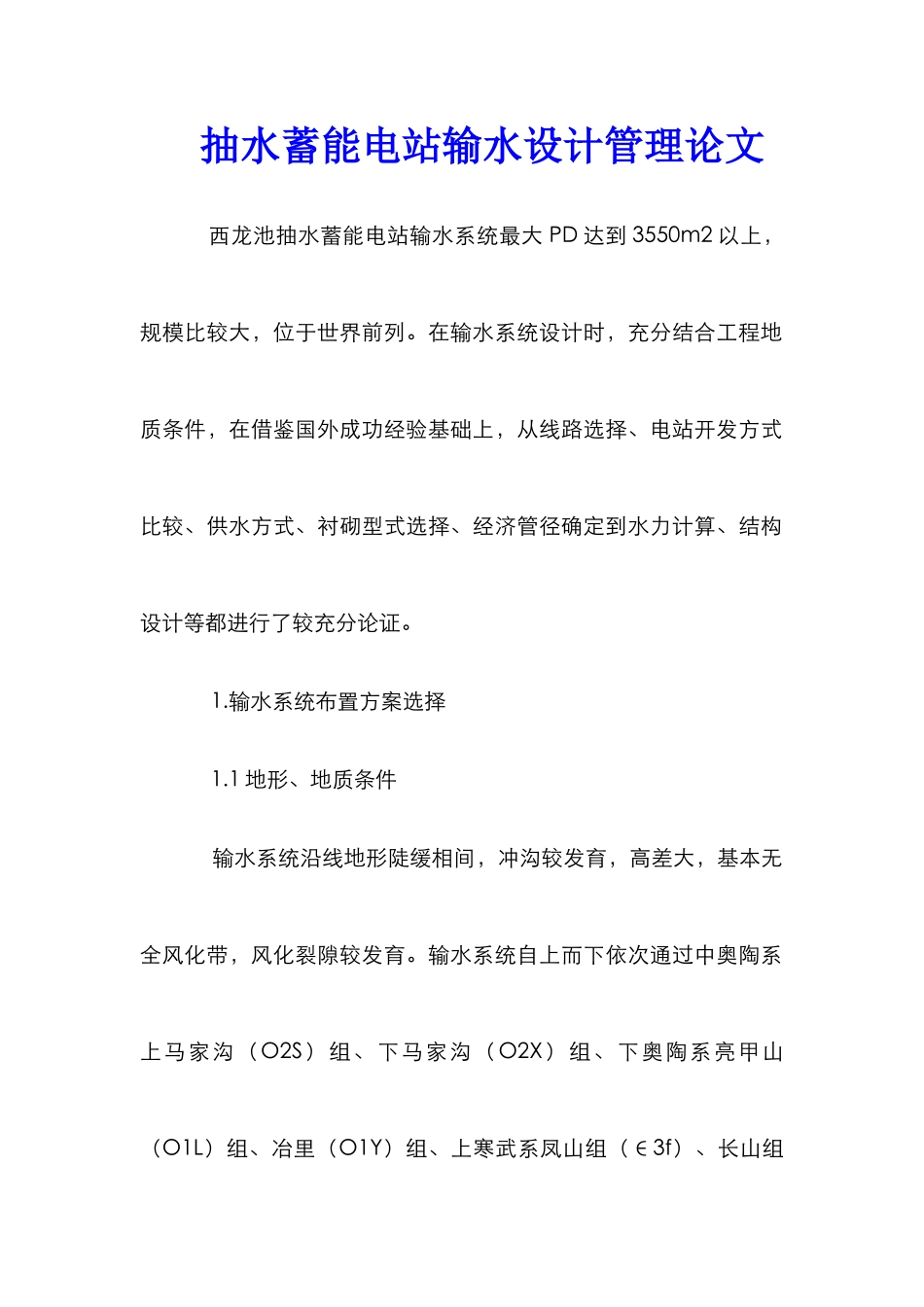

抽水蓄能电站输水设计管理论文 西龙池抽水蓄能电站输水系统最大 PD 达到 3550m2 以上，规模比较大，位于世界前列。在输水系统设计时，充分结合工程地质条件，在借鉴国外成功经验基础上，从线路选择、电站开发方式比较、供水方式、衬砌型式选择、经济管径确定到水力计算、结构设计等都进行了较充分论证。 1.输水系统布置方案选择 1.1 地形、地质条件 输水系统沿线地形陡缓相间，冲沟较发育，高差大，基本无全风化带，风化裂隙较发育。输水系统自上而下依次通过中奥陶系上马家沟（O2S）组、下马家沟（O2X）组、下奥陶系亮甲山（O1L）组、冶里（O1Y）组、上寒武系凤山组（∈3f）、长山组（∈3c）、崮山组（∈3g）、中寒武系张夏组（∈2Z）的地层。岩性为灰岩、白云岩、页岩、砂岩等，平均饱和抗压强度为 92.8～128.2MPa，根据《水利水电工程地下洞室围岩分类》围岩分类为Ⅱ～Ⅲ b 类围岩，构造发育部位为Ⅳ～Ⅴ类。 地下水以基岩裂隙水为主，局部有少量的岩溶裂隙水，主要接受大气降水的补给。∈2Z2、∈3c1、O1L2－1、O2x1、O2s1-1组岩层为区域性岩溶作用的相对隔水层，岩溶相对发育，其间为相对含水层，相对隔水层与相对含水层呈“互层”状，并且常在含水层底部形成少量上层滞水。上层滞水共有三层，即①上部为上、下马家沟上层滞水；②中部为冶里、凤山上层滞水；③下部为崮山上层滞水。 厂区及输水系统位于区域地下水分水岭，不利于地下水的赋存，地下水埋藏较深，且围岩属中等透水～弱透水，输水系统围岩渗透条件比较好。 输水系统位于西河～耿家庄宽缓背斜的 NW 翼，尾水隧洞段位于背斜的 SE 翼，岩层基本水平，倾角 3～10°，工程区发育的主要构造有 F112、F114、F118、F116、fp21、fp27、fp30 等断层和P5 张性断裂带等，构造发育的主要方向为 NE30～NE60°。输水系统区域内主要发育有 4 组裂隙，产状为：① NE5～30°SE∠70～80°；② NE30～50°SE∠70～88°；③ NE50～60°SE∠70～89°；④ NW330～360°SE∠70～85°。以第②组裂隙最为发育。 1.2 输水线路的选择 在进行输水系统线路选择时应尽可能布置成最短的直线，综合考虑地形、地质、枢纽布置等条件选择了 3 条线路布置方案进行比较，即东线、直线和西线三个方案，详见图 1。 由于上、下水库在平面上呈 NE54°左右方向展布，采纳线路最短的直线布置方案时，管线走向为 NE50°左右，与站址区主要构造线走向、区内最为发育的第 2 组主要裂隙及...
