拌和站料仓彩钢棚验算

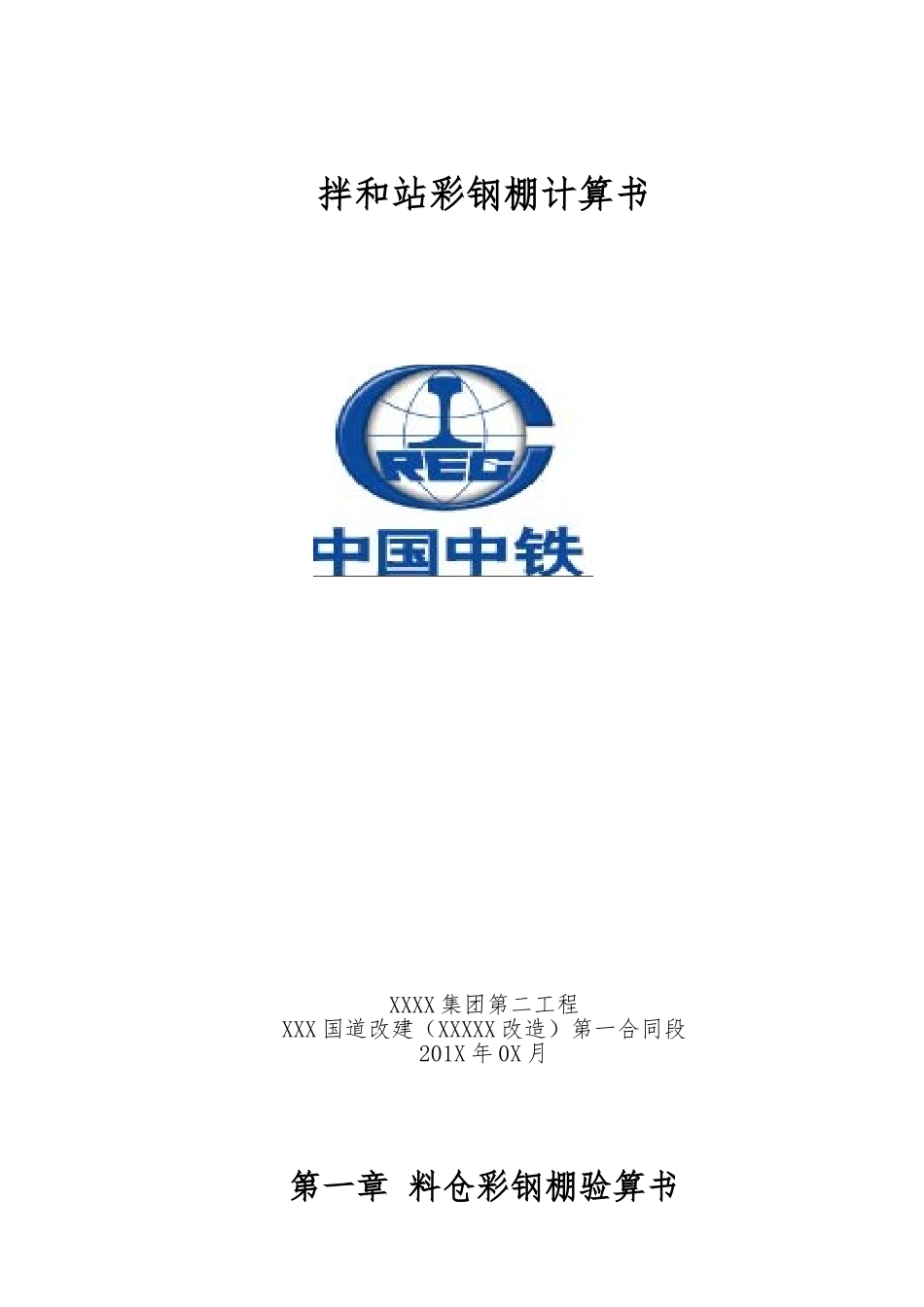

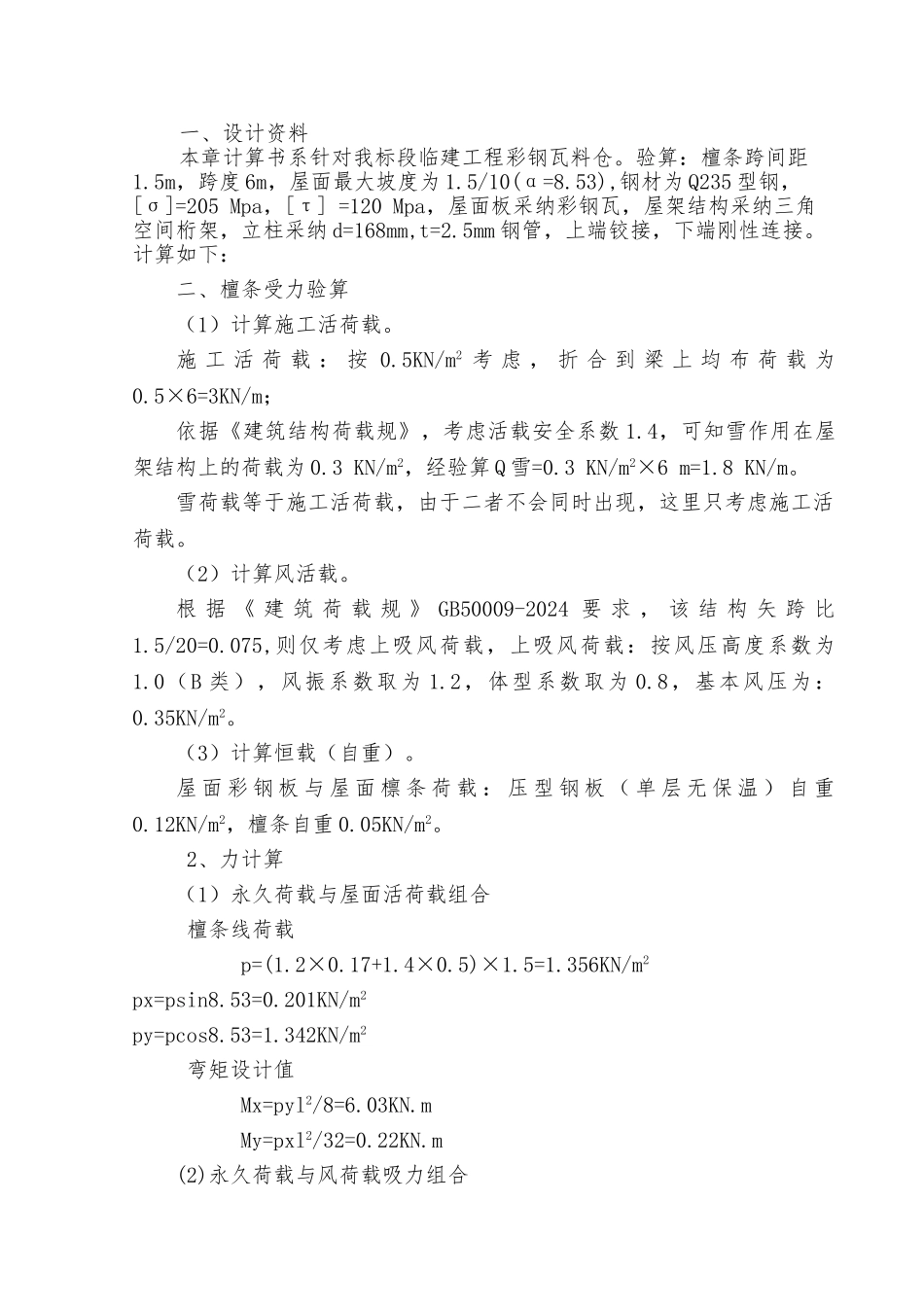

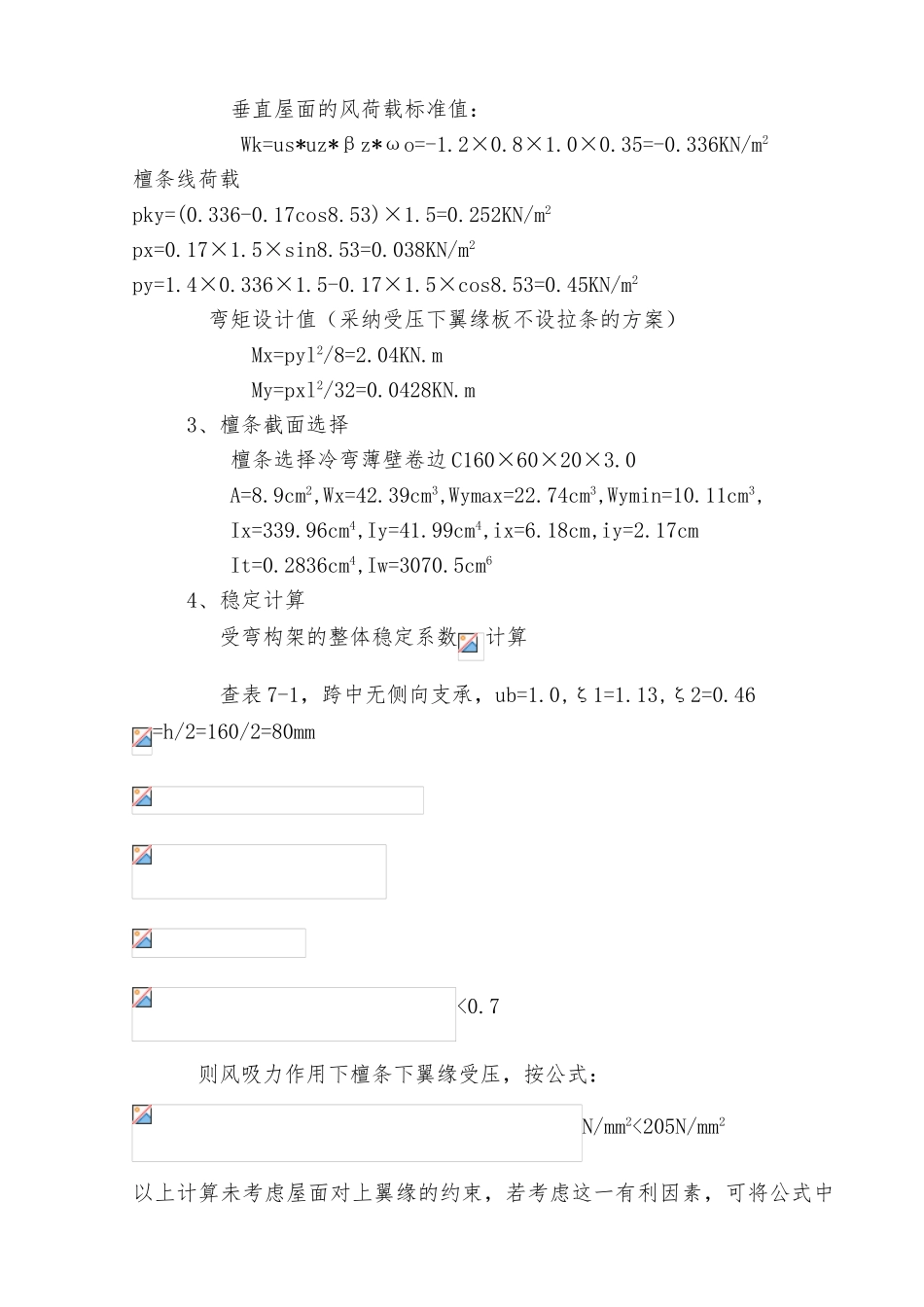

拌和站彩钢棚计算书XXXX 集团第二工程XXX 国道改建（XXXXX 改造）第一合同段201X 年 0X 月第一章 料仓彩钢棚验算书一、设计资料本章计算书系针对我标段临建工程彩钢瓦料仓。验算：檀条跨间距1.5m，跨度 6m，屋面最大坡度为 1.5/10(α=8.53),钢材为 Q235 型钢，[σ]=205 Mpa，[τ] =120 Mpa，屋面板采纳彩钢瓦，屋架结构采纳三角空间桁架，立柱采纳 d=168mm,t=2.5mm 钢管，上端铰接，下端刚性连接。计算如下： 二、檀条受力验算（1）计算施工活荷载。施 工 活 荷 载 ： 按 0.5KN/m2 考 虑 ， 折 合 到 梁 上 均 布 荷 载 为0.5×6=3KN/m；依据《建筑结构荷载规》，考虑活载安全系数 1.4，可知雪作用在屋架结构上的荷载为 0.3 KN/m2，经验算 Q 雪=0.3 KN/m2×6 m=1.8 KN/m。雪荷载等于施工活荷载，由于二者不会同时出现，这里只考虑施工活荷载。（2）计算风活载。根 据 《 建 筑 荷 载 规 》 GB50009-2024 要 求 ， 该 结 构 矢 跨 比1.5/20=0.075,则仅考虑上吸风荷载，上吸风荷载：按风压高度系数为1.0（B 类），风振系数取为 1.2，体型系数取为 0.8，基本风压为：0.35KN/m2。（3）计算恒载（自重）。屋 面 彩 钢 板 与 屋 面 檩 条 荷 载 ： 压 型 钢 板 （ 单 层 无 保 温 ） 自 重0.12KN/m2，檀条自重 0.05KN/m2。 2、力计算（1）永久荷载与屋面活荷载组合 檀条线荷载 p=(1.2×0.17+1.4×0.5)×1.5=1.356KN/m2px=psin8.53=0.201KN/m2py=pcos8.53=1.342KN/m2 弯矩设计值 Mx=pyl2/8=6.03KN.m My=pxl2/32=0.22KN.m(2)永久荷载与风荷载吸力组合 垂直屋面的风荷载标准值： Wk=us*uz*βz*ωo=-1.2×0.8×1.0×0.35=-0.336KN/m2檀条线荷载pky=(0.336-0.17cos8.53)×1.5=0.252KN/m2px=0.17×1.5×sin8.53=0.038KN/m2py=1.4×0.336×1.5-0.17×1.5×cos8.53=0.45KN/m2 弯矩设计值（采纳受压下翼缘板不设拉条的方案） Mx=pyl2/8=2.04KN.m My=pxl2/32=0.0428KN.m 3、檀条截面选择 檀条选择冷弯薄壁卷边 C160×60×20×3.0 A=8.9cm2,Wx=42.39cm3,Wymax=22.74cm3,Wymin=10.11cm3, Ix=339.96cm4,Iy=41.99cm4,ix=6.18cm,iy=2.17cm It=0.2836cm4,Iw=3070.5cm6 4、稳定计算 受弯构架的整体稳定系数计算 查表 7-1，跨中无侧向支承，ub=1.0,ζ1=1.13,ζ2=0.46=h/2=160/2=80mm<0.7 则风吸力作用下檀条下翼缘受压，按公式：N/mm2<205N/mm2以上计...
