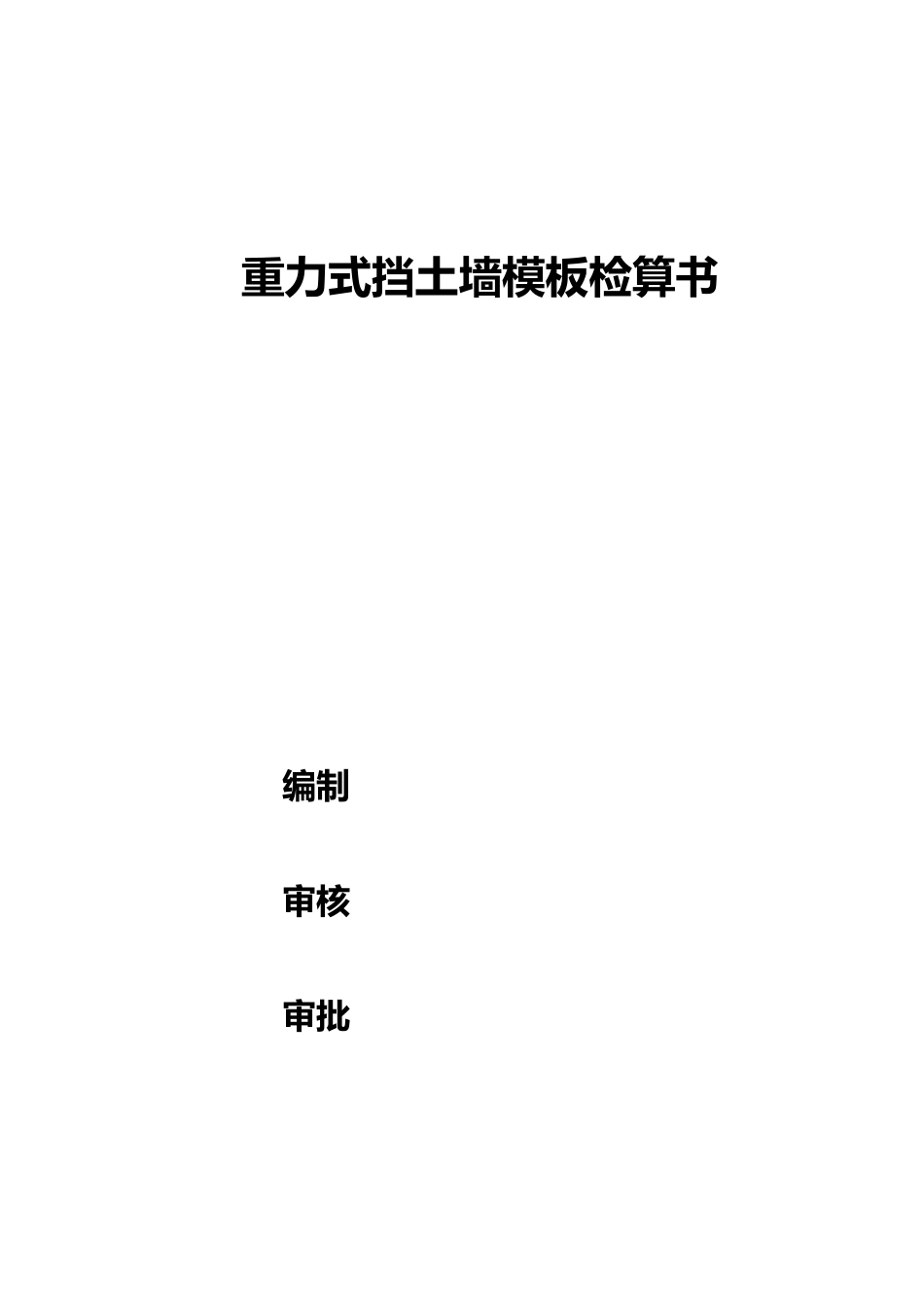

挡土墙模板检算书

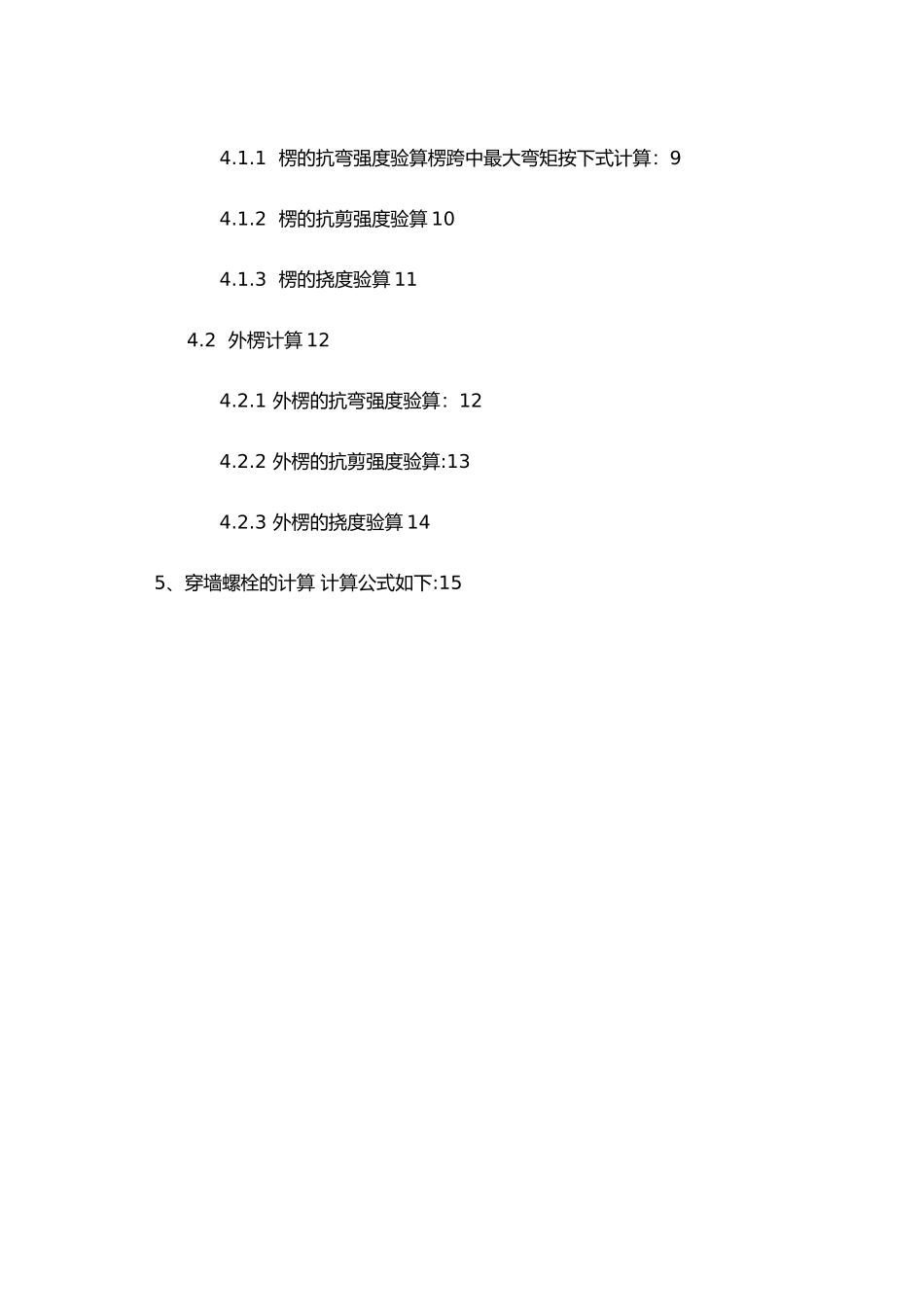

重力式挡土墙模板检算书 编制 审核 审批中铁一局集团至喀左客运专线CFSG-4 标项目经理部二零一七年三月 目 录1、参数信息 31.1 基本参数 31.2 主楞信息 31.3 次楞信息 31.4 面板参数 31.5 木方和钢楞 42、墙模板荷载标准值计算 43、墙模板面板的计算 63.1 抗弯强度验算 跨中弯矩计算公式如下:63.2 抗剪强度验算 计算公式如下:73.3 挠度验算 计算公式如下:84、墙模板外楞的计算 94.1 楞计算 94.1.1 楞的抗弯强度验算楞跨中最大弯矩按下式计算：94.1.2 楞的抗剪强度验算 104.1.3 楞的挠度验算 114.2 外楞计算 124.2.1 外楞的抗弯强度验算：124.2.2 外楞的抗剪强度验算:134.2.3 外楞的挠度验算 145、穿墙螺栓的计算 计算公式如下:15 重力式挡土墙模板检算书根 据 标 段 各 段 落 挡 土 墙 设 计 参 数 , 选 择 DK82+269.13 ～DK82+279.13、DK82+574.88～DK82+680.88 挡土墙为例进行模板与支撑系统计算。 1、参数信息1.1 基本参数次楞(龙骨)间距(mm):300； 穿墙螺栓水平间距(mm):600；主楞(外龙骨)间距(mm):600； 穿墙螺栓竖向间距(mm):600；对拉螺栓直径(mm):M18；1.2 主楞信息龙骨材料:钢楞；截面类型:圆钢管Φ48×3.5 钢楞截面惯性矩I(cm4):12.2钢楞截面抵抗矩W(cm3):5.08 主楞肢数:2 间距:60cm1.3 次楞信息龙骨材料:东北落叶松木楞；次楞肢数:1； 宽度(mm):100.00； 高度(mm):100.00，间距30cm。1.4 面板参数面板类型:Q235钢模板,面板弹性模量E(N/mm2):2.06×105；面板抗剪强度设计值fv(N/mm2):125；面板抗弯强度设计值f(N/mm2):215；面板长度取板长1200mm，板宽度b=1500mm，面板为6mm厚冷轧钢板。1.5 木方和钢楞 方木弹性模量E(N/mm2):11×103；方木抗剪强度设计值fv(N/mm2):1.50；方木抗弯强度设计值f(N/mm2):14.5。钢楞弹性模量E(N/mm2):2.06×105；钢楞抗剪强度设计值fv(N/mm2):120；钢楞抗弯强度设计值f(N/mm2):205。墙模板设计简图2、墙模板荷载标准值计算式中 F------新浇筑混凝土对模板的最大侧压力（kN/m2）；γ------混凝土的重力密度（kN/m3），此处取24kN/m3 t------新浇混凝土的初凝时间（h），可按实测确定。当缺乏实验资料时，可采纳t=200/(T+15)计算；假设混凝土入模温度为15℃，即T=15℃，t=6.67；V------混凝土的浇灌速度（m/h）；H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m），取5m；β1------外加剂影响修正系数，不掺外加剂时...
