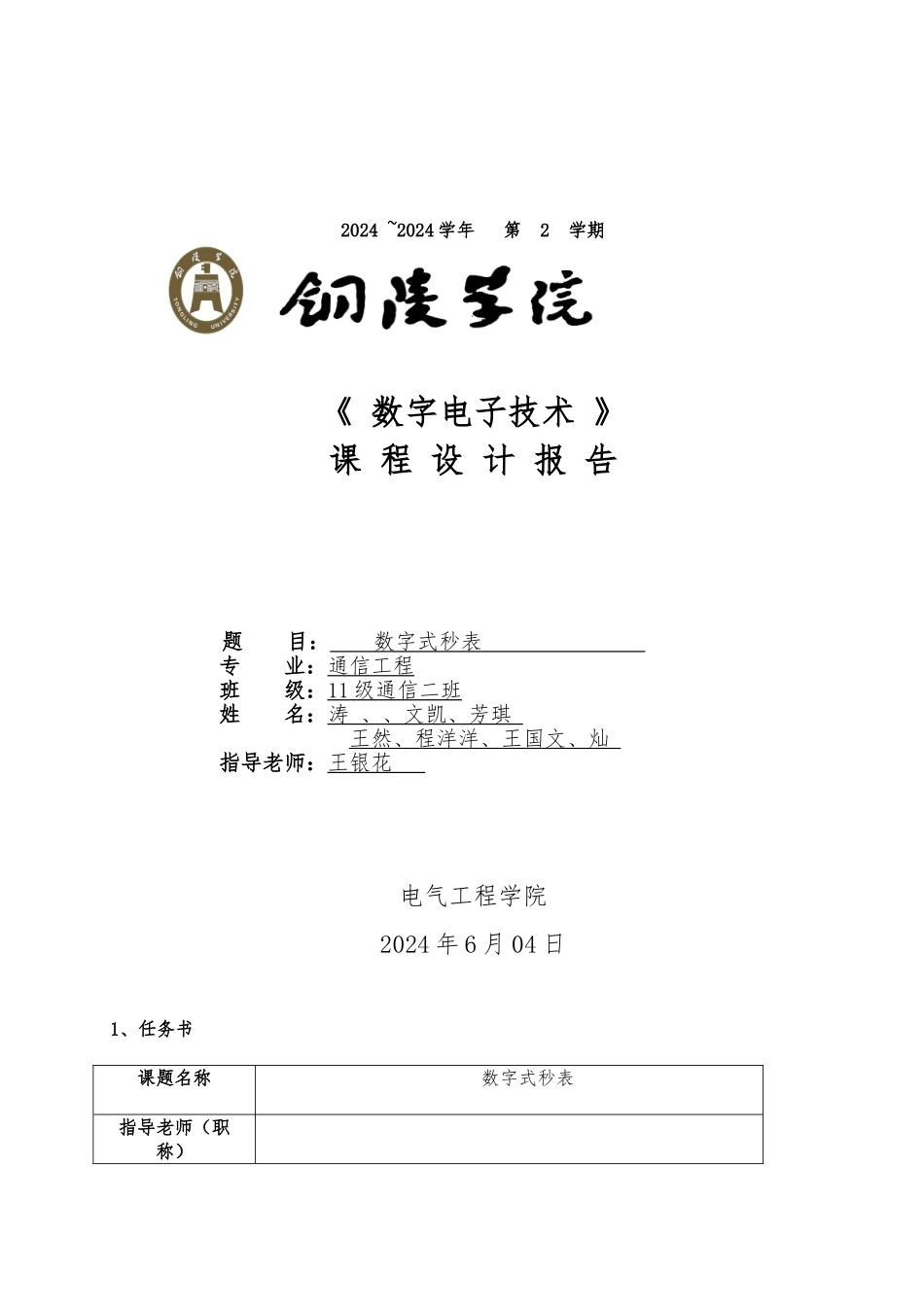

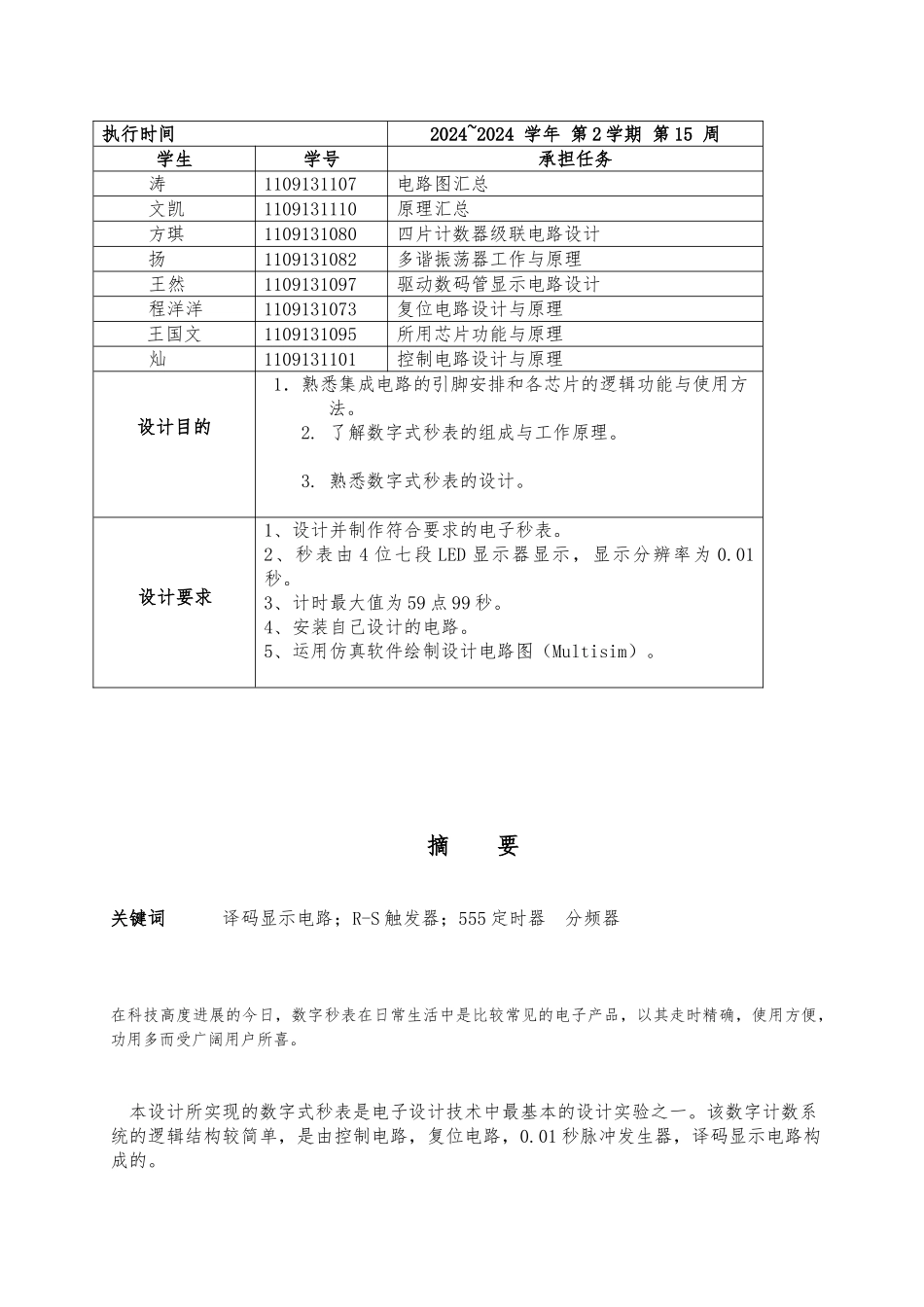

2024 ~2024 学年 第 2 学期《 数字电子技术 》课 程 设 计 报 告题 目： 数字式秒表 专 业：通信工程班 级：11 级通信二班 姓 名：涛 、、文凯、芳琪 王然、程洋洋、王国文、灿 指导老师：王银花 电气工程学院2024 年 6 月 04 日1、任务书课题名称数字式秒表指导老师（职称）执行时间2024~2024 学年 第 2 学期 第 15 周学生学号承担任务涛1109131107电路图汇总文凯1109131110原理汇总方琪1109131080四片计数器级联电路设计扬1109131082多谐振荡器工作与原理王然1109131097驱动数码管显示电路设计程洋洋1109131073复位电路设计与原理王国文1109131095所用芯片功能与原理灿1109131101控制电路设计与原理设计目的 1．熟悉集成电路的引脚安排和各芯片的逻辑功能与使用方法。2. 了解数字式秒表的组成与工作原理。 3. 熟悉数字式秒表的设计。设计要求1、设计并制作符合要求的电子秒表。2、秒表由 4 位七段 LED 显示器显示，显示分辨率为 0.01秒。3、计时最大值为 59 点 99 秒。4、安装自己设计的电路。5、运用仿真软件绘制设计电路图（Multisim）。摘 要关键词 译码显示电路；R-S 触发器；555 定时器 分频器在科技高度进展的今日，数字秒表在日常生活中是比较常见的电子产品，以其走时精确，使用方便，功用多而受广阔用户所喜。 本设计所实现的数字式秒表是电子设计技术中最基本的设计实验之一。该数字计数系统的逻辑结构较简单，是由控制电路，复位电路，0.01 秒脉冲发生器，译码显示电路构成的。其中控制电路是由基本 R-S 触发器以与电阻，开关组成的电路部分；复位电路是由机械开关，电阻，以与电源组成的电路部分；多谐振荡器是由 555 定时器以与其外围电路组成的电路分，它和分频器一起用来产生 0.01 秒的脉冲；译码显示电路由 7448 集成元件构成的电路部分；七段数码管电路由共阴极七段 LED 显示器，电阻和接地端组成的电路部分。 通过对各部分结构的了解，本实验从而设计出最大是为 59.99 秒的数字式秒表。通过对实验了解到计数秒表的设计存在一些问题，但是这也充分说明了数字秒表还存在很大的提升空间，对计数精度可以进一步提高。在设计实验中为了保证实验过程少走弯路，学会仿真是必要的，对本实验我们采纳 multism 软件仿真，以便提高实验的正确性与可行性。 在平常的理论学习中遇到的问题都一一解决，加深了我对专业的了解，培育了我对学习的兴趣，为以后的学习打...
