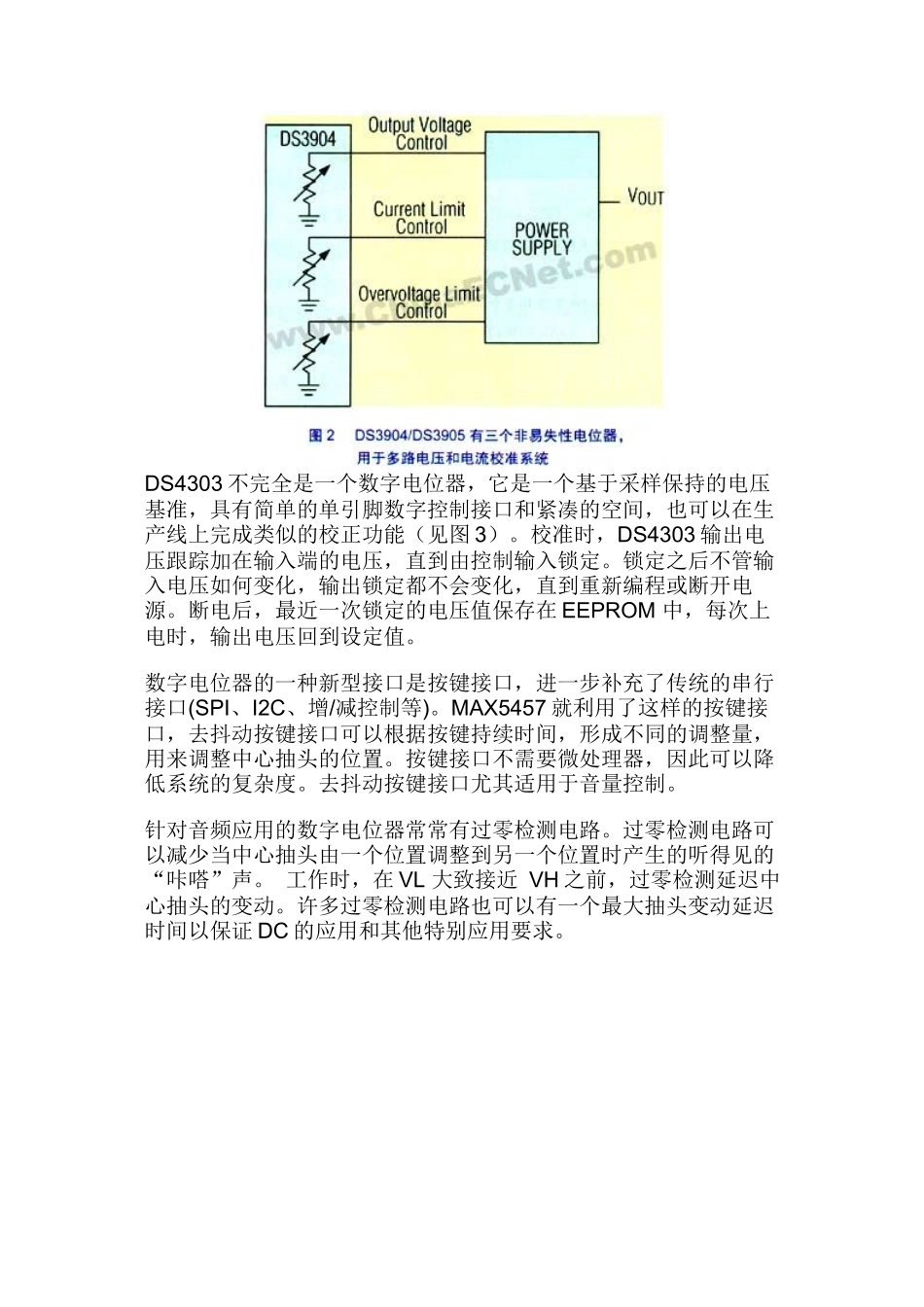

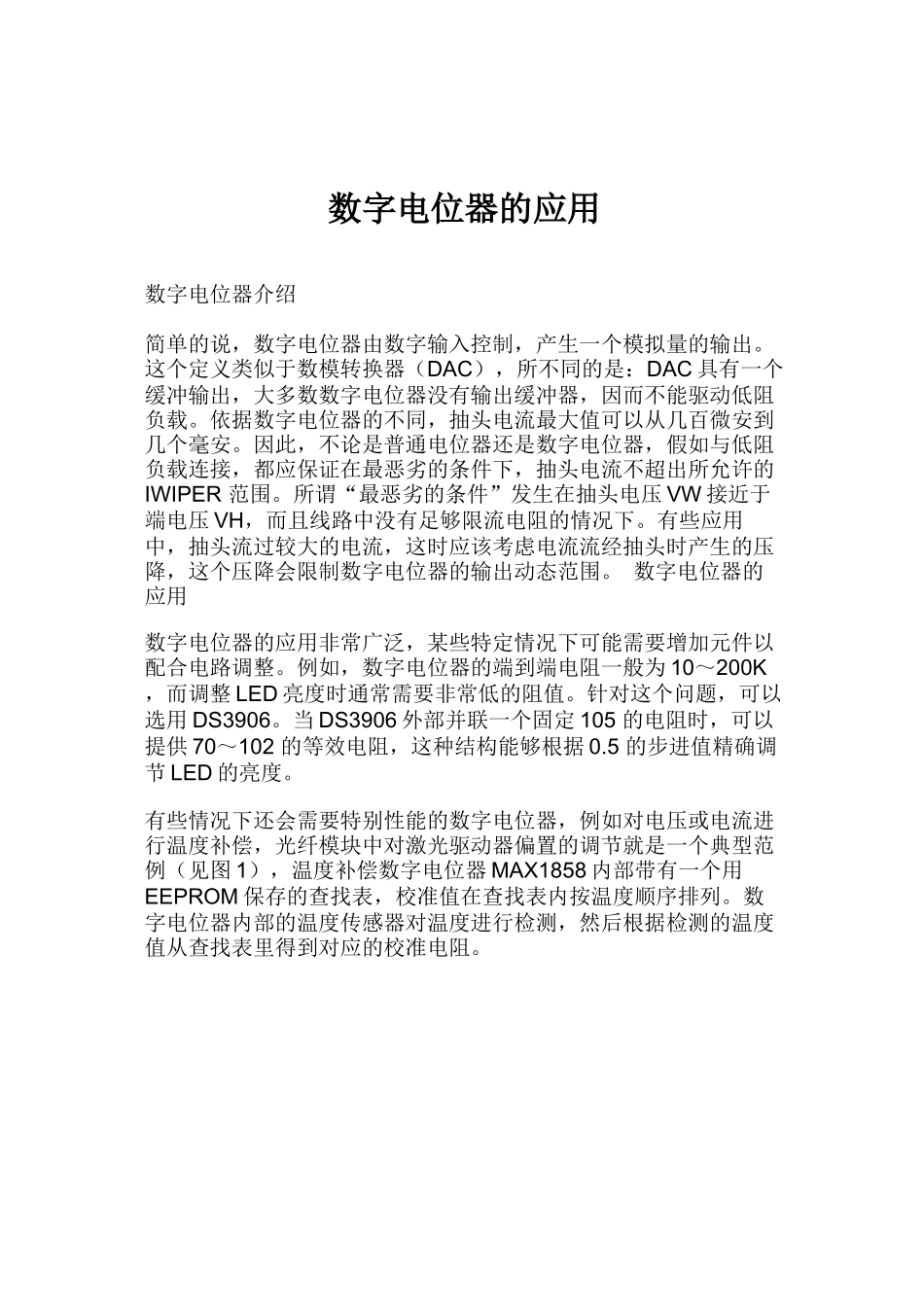

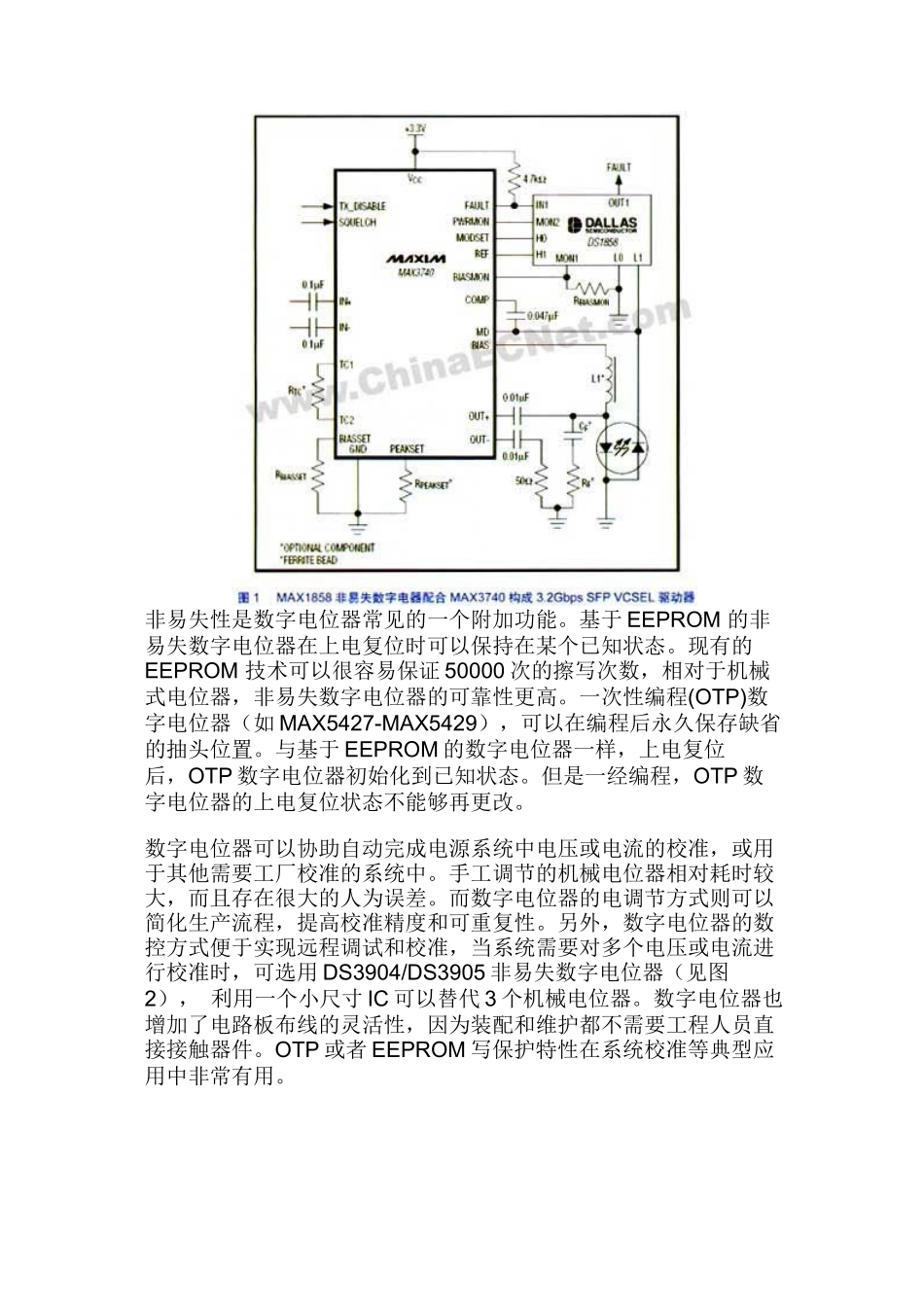

数字电位器的应用数字电位器介绍简单的说，数字电位器由数字输入控制，产生一个模拟量的输出。这个定义类似于数模转换器（DAC），所不同的是：DAC 具有一个缓冲输出，大多数数字电位器没有输出缓冲器，因而不能驱动低阻负载。依据数字电位器的不同，抽头电流最大值可以从几百微安到几个毫安。因此，不论是普通电位器还是数字电位器，假如与低阻负载连接，都应保证在最恶劣的条件下，抽头电流不超出所允许的IWIPER 范围。所谓“最恶劣的条件”发生在抽头电压 VW 接近于端电压 VH，而且线路中没有足够限流电阻的情况下。有些应用中，抽头流过较大的电流，这时应该考虑电流流经抽头时产生的压降，这个压降会限制数字电位器的输出动态范围。 数字电位器的应用数字电位器的应用非常广泛，某些特定情况下可能需要增加元件以配合电路调整。例如，数字电位器的端到端电阻一般为 10～200K ，而调整 LED 亮度时通常需要非常低的阻值。针对这个问题，可以选用 DS3906。当 DS3906 外部并联一个固定 105 的电阻时，可以提供 70～102 的等效电阻，这种结构能够根据 0.5 的步进值精确调节 LED 的亮度。有些情况下还会需要特别性能的数字电位器，例如对电压或电流进行温度补偿，光纤模块中对激光驱动器偏置的调节就是一个典型范例（见图 1），温度补偿数字电位器 MAX1858 内部带有一个用EEPROM 保存的查找表，校准值在查找表内按温度顺序排列。数字电位器内部的温度传感器对温度进行检测，然后根据检测的温度值从查找表里得到对应的校准电阻。非易失性是数字电位器常见的一个附加功能。基于 EEPROM 的非易失数字电位器在上电复位时可以保持在某个已知状态。现有的EEPROM 技术可以很容易保证 50000 次的擦写次数，相对于机械式电位器，非易失数字电位器的可靠性更高。一次性编程(OTP)数字电位器（如 MAX5427-MAX5429），可以在编程后永久保存缺省的抽头位置。与基于 EEPROM 的数字电位器一样，上电复位后，OTP 数字电位器初始化到已知状态。但是一经编程，OTP 数字电位器的上电复位状态不能够再更改。数字电位器可以协助自动完成电源系统中电压或电流的校准，或用于其他需要工厂校准的系统中。手工调节的机械电位器相对耗时较大，而且存在很大的人为误差。而数字电位器的电调节方式则可以简化生产流程，提高校准精度和可重复性。另外，数字电位器的数控方式便于实现远程调试和校准，当系统需要对多个电压或电流进行校准时，可选...
