数字电路课程设计洗衣机电路设计说明

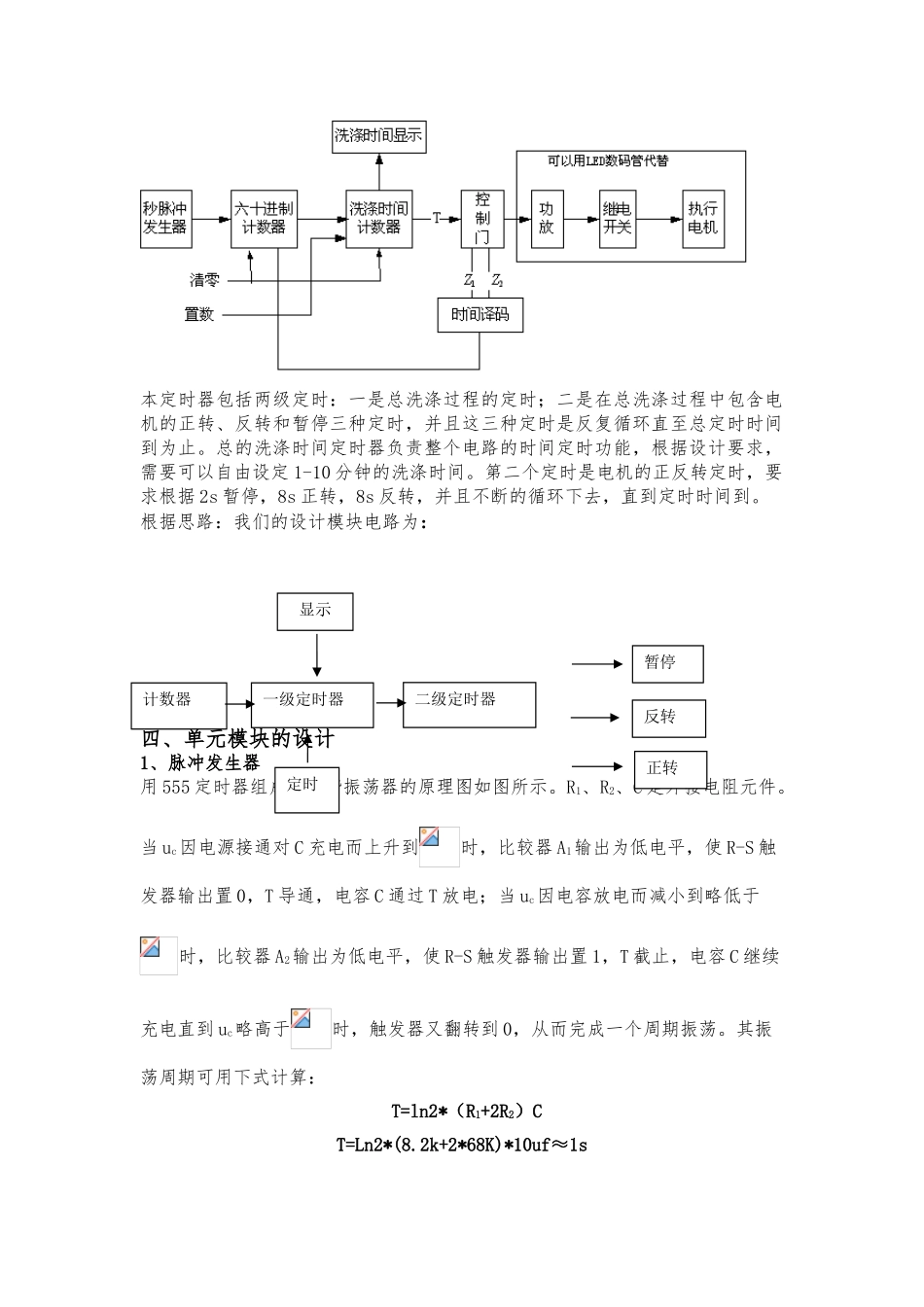

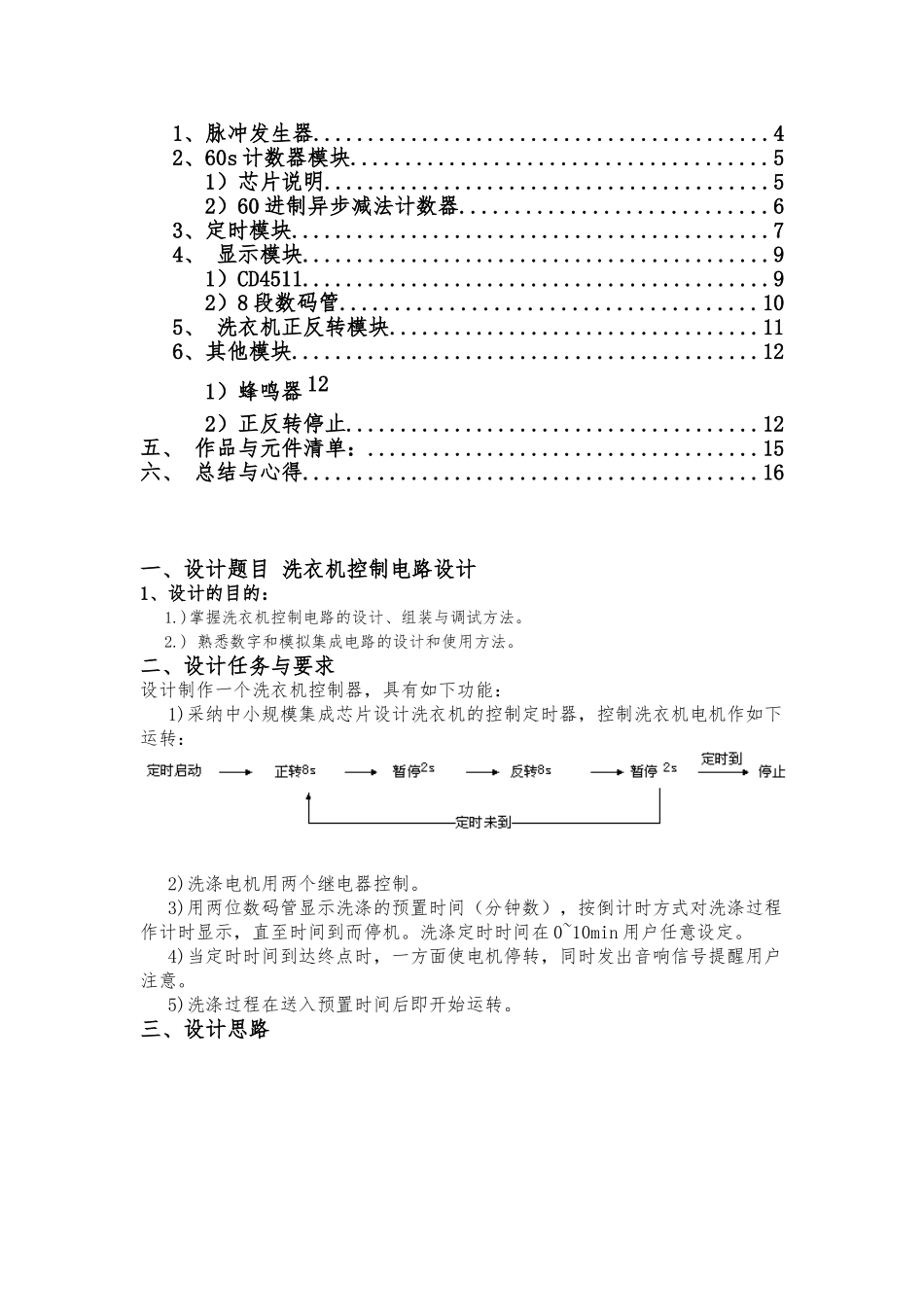

数电课程设计论文 论文题目：洗衣机控制电路设计课程名称 数字电子技术基础课程设计 学 院 专业班级 学 号 姓 名 指导老师 2024 年 05 月 26 日一、设计题目 .............................................31、设计的目的：........................................3二、设计任务与要求........................................3三、设计思路..............................................3四、 单元模块的设计.......................................41、脉冲发生器..........................................42、60s 计数器模块......................................51）芯片说明.........................................52）60 进制异步减法计数器............................63、定时模块............................................74、 显示模块...........................................91）CD4511...........................................92）8 段数码管......................................105、 洗衣机正反转模块..................................116、其他模块...........................................121）蜂鸣器 122）正反转停止......................................12五、 作品与元件清单：....................................15六、 总结与心得..........................................16一、设计题目 洗衣机控制电路设计1、设计的目的：1.)掌握洗衣机控制电路的设计、组装与调试方法。2.) 熟悉数字和模拟集成电路的设计和使用方法。二、设计任务与要求设计制作一个洗衣机控制器，具有如下功能：1)采纳中小规模集成芯片设计洗衣机的控制定时器，控制洗衣机电机作如下运转：2)洗涤电机用两个继电器控制。3)用两位数码管显示洗涤的预置时间（分钟数），按倒计时方式对洗涤过程作计时显示，直至时间到而停机。洗涤定时时间在 0~10min 用户任意设定。4)当定时时间到达终点时，一方面使电机停转，同时发出音响信号提醒用户注意。5)洗涤过程在送入预置时间后即开始运转。三、设计思路本定时器包括两级定时：一是总洗涤过程的定时；二是在总洗涤过程中包含电机的正转、反转和暂停三种定时，并且这三种定时是反复循环直至总定时时间到为止。总的洗涤时间定时器负责整个电路的时间定时功能，根据设计要求，需要可以自由设定 1-10 分钟的洗涤时间。第二个定时是电机的...
