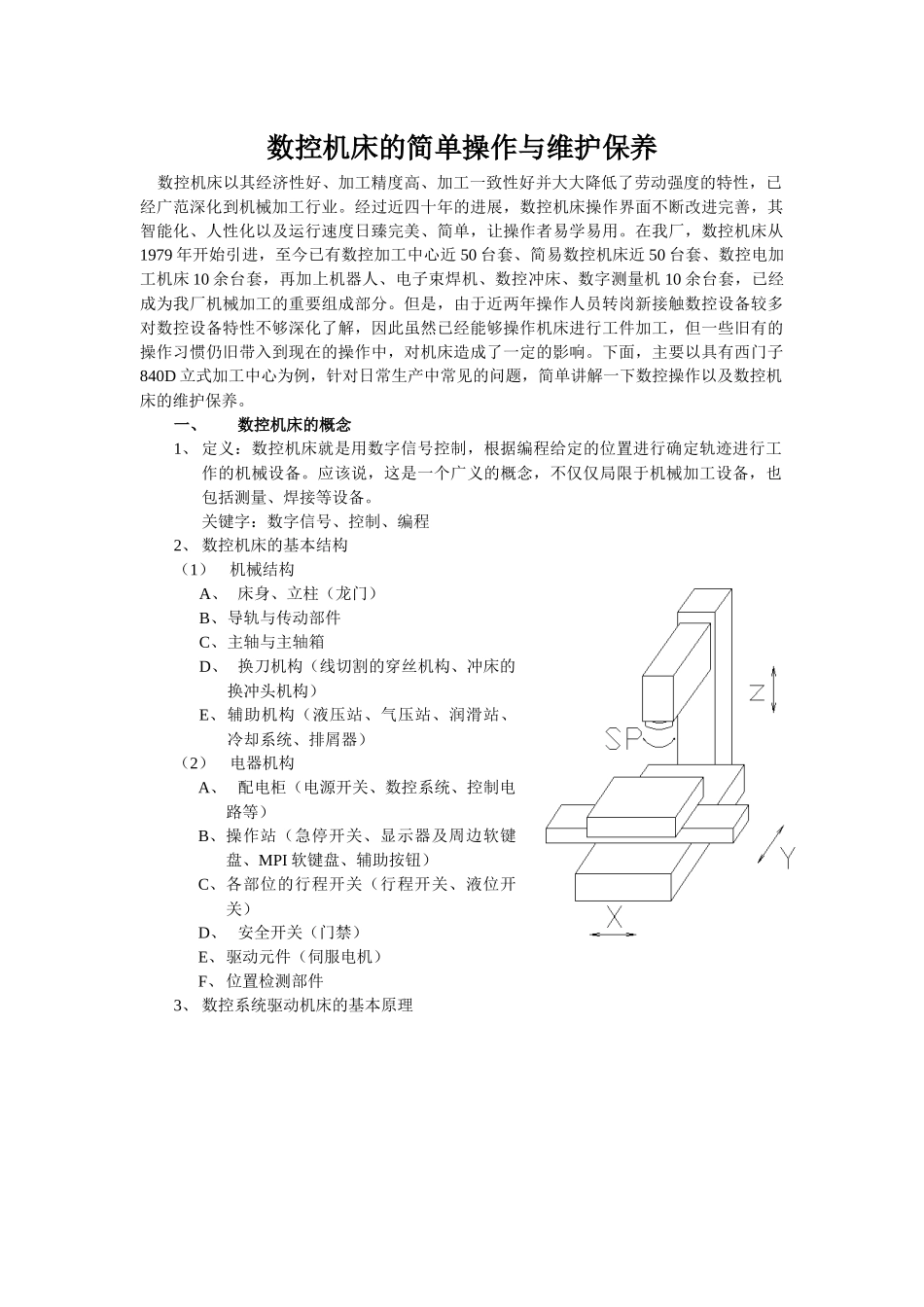

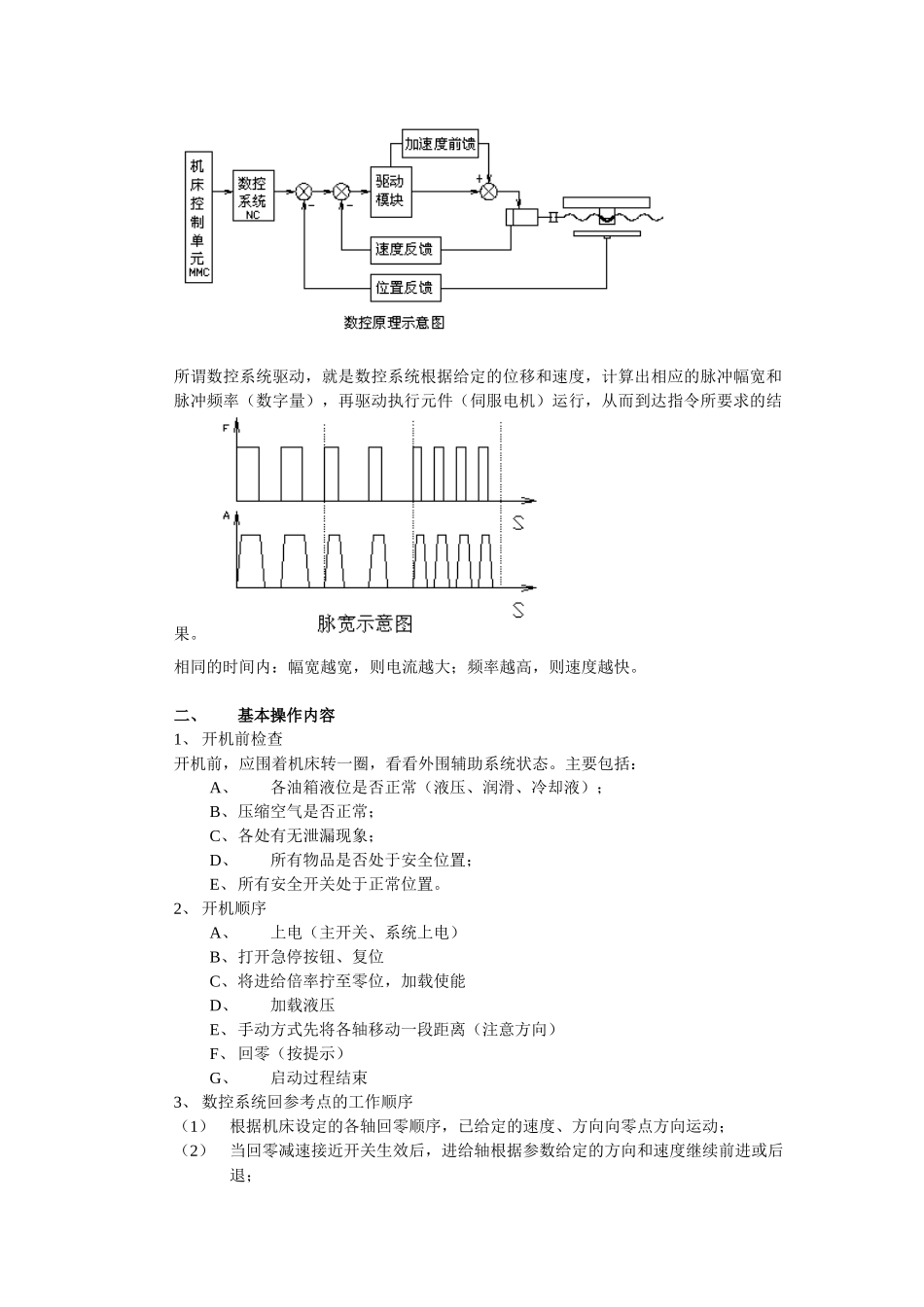

数控机床的简单操作与维护保养 数控机床以其经济性好、加工精度高、加工一致性好并大大降低了劳动强度的特性,已经广范深化到机械加工行业。经过近四十年的进展,数控机床操作界面不断改进完善,其智能化、人性化以及运行速度日臻完美、简单,让操作者易学易用。在我厂,数控机床从1979 年开始引进,至今已有数控加工中心近 50 台套、简易数控机床近 50 台套、数控电加工机床 10 余台套,再加上机器人、电子束焊机、数控冲床、数字测量机 10 余台套,已经成为我厂机械加工的重要组成部分。但是,由于近两年操作人员转岗新接触数控设备较多对数控设备特性不够深化了解,因此虽然已经能够操作机床进行工件加工,但一些旧有的操作习惯仍旧带入到现在的操作中,对机床造成了一定的影响。下面,主要以具有西门子840D 立式加工中心为例,针对日常生产中常见的问题,简单讲解一下数控操作以及数控机床的维护保养。一、数控机床的概念1、 定义:数控机床就是用数字信号控制,根据编程给定的位置进行确定轨迹进行工作的机械设备。应该说,这是一个广义的概念,不仅仅局限于机械加工设备,也包括测量、焊接等设备。关键字:数字信号、控制、编程2、 数控机床的基本结构(1)机械结构 A、 床身、立柱(龙门)B、导轨与传动部件C、主轴与主轴箱D、 换刀机构(线切割的穿丝机构、冲床的换冲头机构)E、辅助机构(液压站、气压站、润滑站、冷却系统、排屑器)(2)电器机构A、 配电柜(电源开关、数控系统、控制电路等)B、操作站(急停开关、显示器及周边软键盘、MPI 软键盘、辅助按钮)C、各部位的行程开关(行程开关、液位开关)D、 安全开关(门禁)E、驱动元件(伺服电机)F、 位置检测部件3、 数控系统驱动机床的基本原理所谓数控系统驱动,就是数控系统根据给定的位移和速度,计算出相应的脉冲幅宽和脉冲频率(数字量),再驱动执行元件(伺服电机)运行,从而到达指令所要求的结果。 相同的时间内:幅宽越宽,则电流越大;频率越高,则速度越快。二、基本操作内容1、 开机前检查开机前,应围着机床转一圈,看看外围辅助系统状态。主要包括:A、各油箱液位是否正常(液压、润滑、冷却液);B、压缩空气是否正常;C、各处有无泄漏现象;D、所有物品是否处于安全位置;E、所有安全开关处于正常位置。2、 开机顺序A、上电(主开关、系统上电)B、打开急停按钮、复位C、将进给倍率拧至零位,加载使能D、加载液压E、手动方式先将各轴移...
