数控铣床课程设计

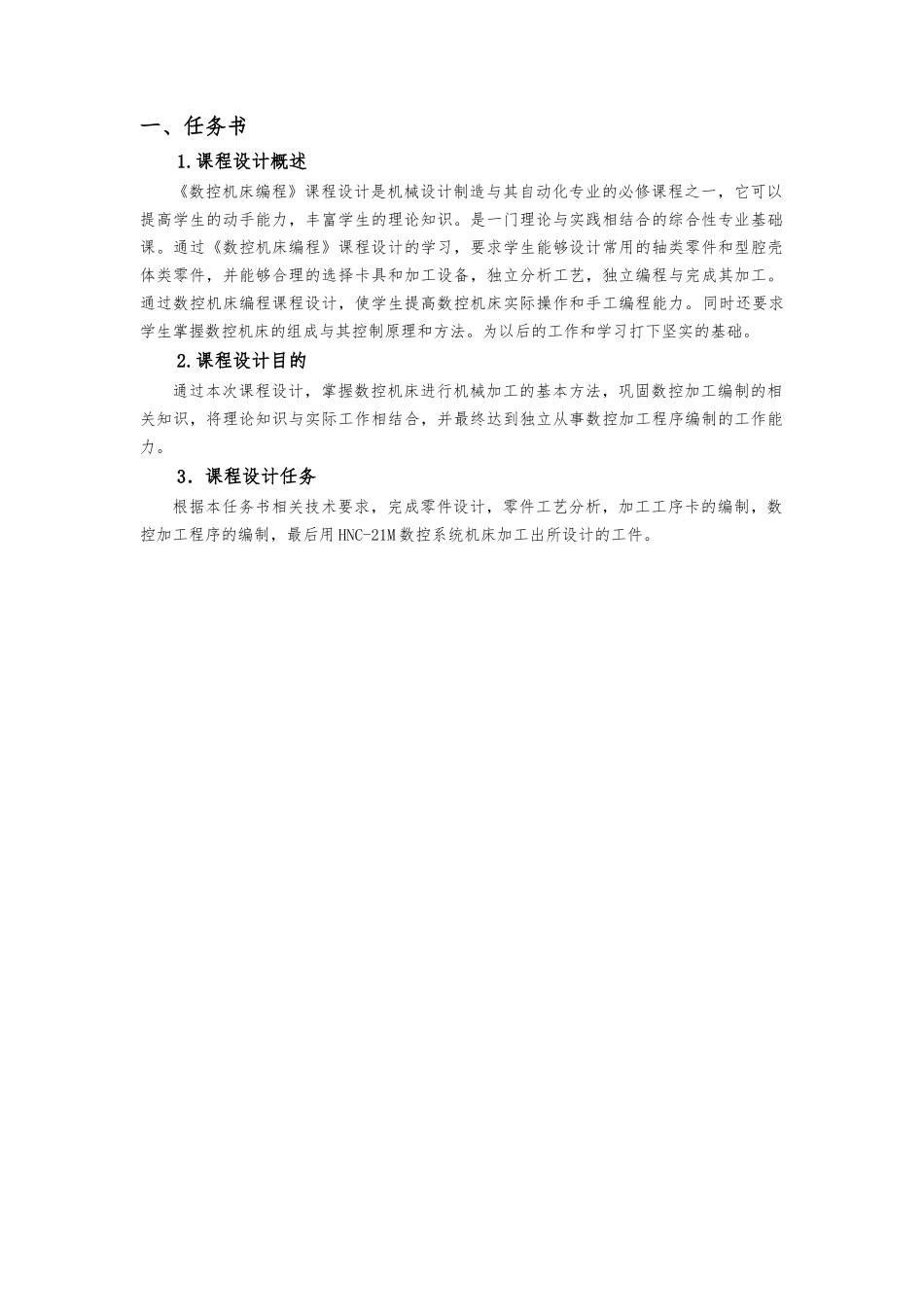

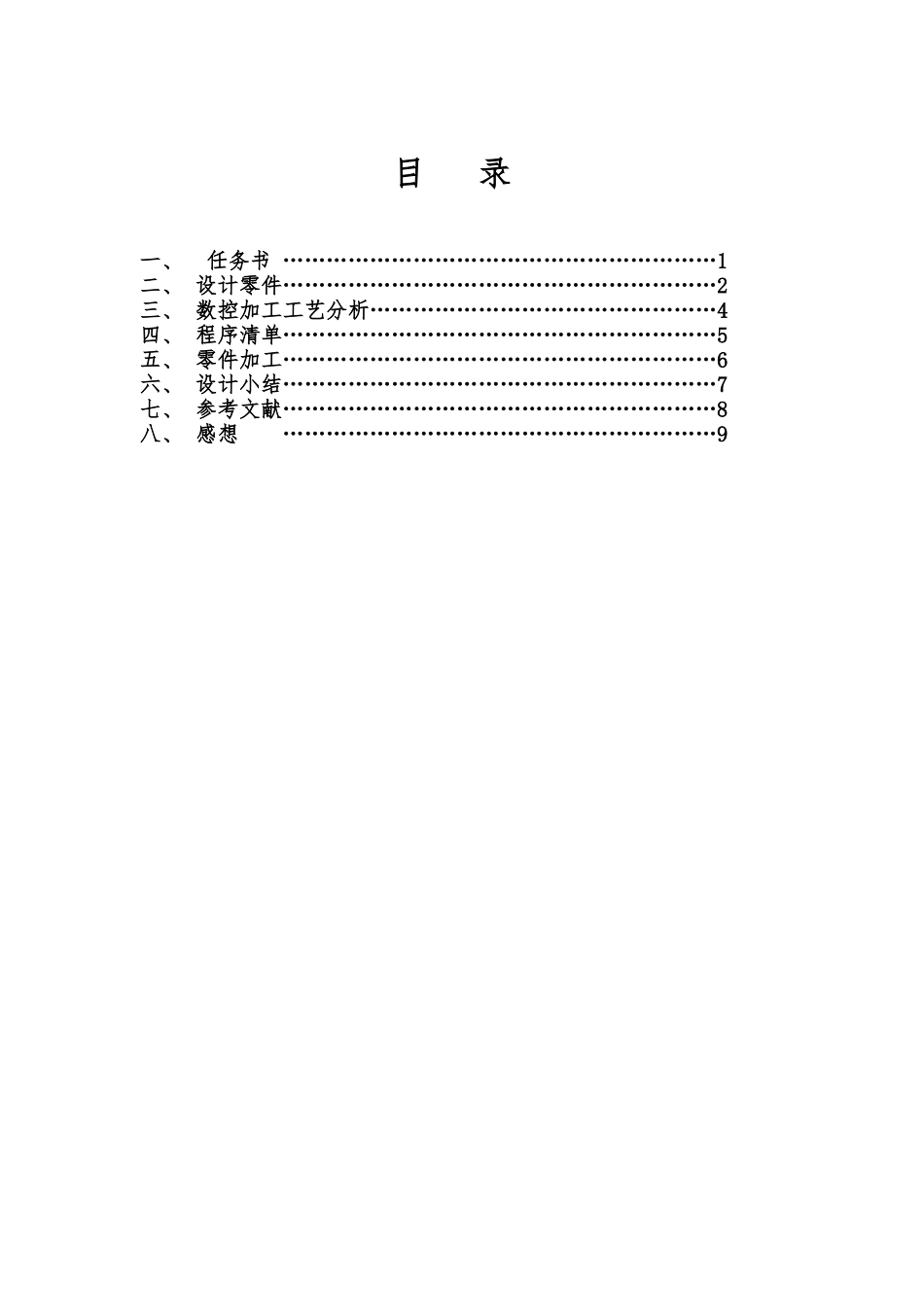

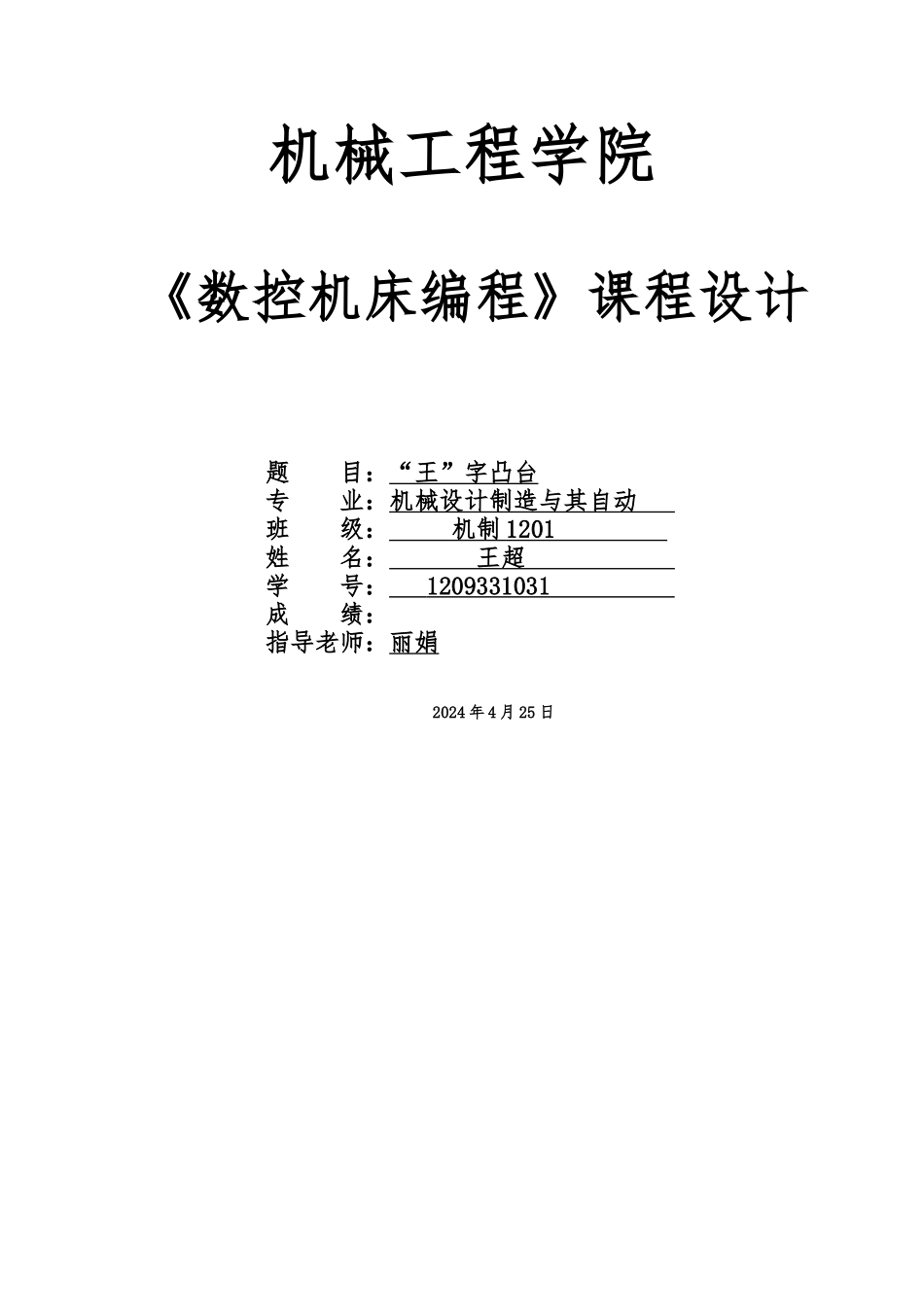

机械工程学院《数控机床编程》课程设计题 目：“王”字凸台专 业：机械设计制造与其自动 班 级： 机制 1201 姓 名： 王超 学 号： 1209331031 成 绩：指导老师：丽娟2024 年 4 月 25 日目 录一、 任务书 ……………………………………………………1二、 设计零件……………………………………………………2三、 数控加工工艺分析…………………………………………4四、 程序清单……………………………………………………5五、 零件加工……………………………………………………6六、 设计小结……………………………………………………7七、 参考文献……………………………………………………8八、 感想 ……………………………………………………9一、任务书 1.课程设计概述《数控机床编程》课程设计是机械设计制造与其自动化专业的必修课程之一，它可以提高学生的动手能力，丰富学生的理论知识。是一门理论与实践相结合的综合性专业基础课。通过《数控机床编程》课程设计的学习，要求学生能够设计常用的轴类零件和型腔壳体类零件，并能够合理的选择卡具和加工设备，独立分析工艺，独立编程与完成其加工。通过数控机床编程课程设计，使学生提高数控机床实际操作和手工编程能力。同时还要求学生掌握数控机床的组成与其控制原理和方法。为以后的工作和学习打下坚实的基础。 2.课程设计目的通过本次课程设计，掌握数控机床进行机械加工的基本方法，巩固数控加工编制的相关知识，将理论知识与实际工作相结合，并最终达到独立从事数控加工程序编制的工作能力。 3．课程设计任务根据本任务书相关技术要求，完成零件设计，零件工艺分析，加工工序卡的编制，数控加工程序的编制，最后用 HNC-21M 数控系统机床加工出所设计的工件。二、设计零件 我要做的零件是在金属块上刻一个“王”字。由于我是第一次将所学理论用于实践，因此我选择笔画相对较少的“王’字来做。本次编程我打算用顺时钟圆弧指令 G02 和直线指令 G01 来刻画这个字。三、数控加工工艺分析在对零件进行详细分析的基础上，根据数控加工工艺确定原则，确定整个零件的加工工艺规程，拟定零件的工艺路线，包括确定各加工表面的加工方法、正确划分加工阶段、合理安排加工工序的顺序、选择工装、刀具、量具，并对其加工工艺参数进行确定；确定对刀点和换刀点。⑴ 确定加工工序，填写工序卡 数控加工工序卡片零件名称零件材料夹具使用设备程序名王字...
