旋刀式草坪修剪机工作装置设计说明

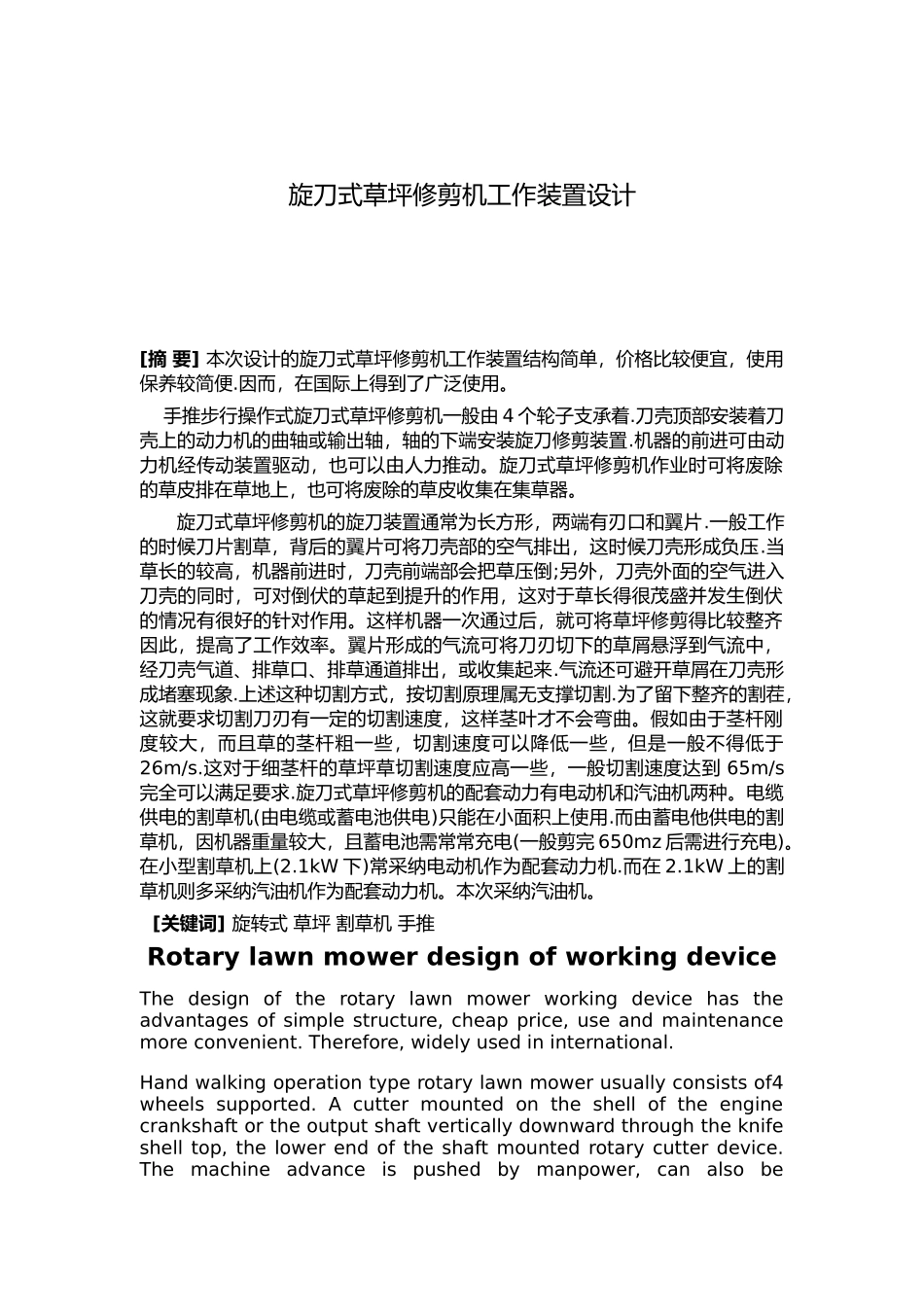

旋刀式草坪修剪机工作装置设计说明_第1页
1/25

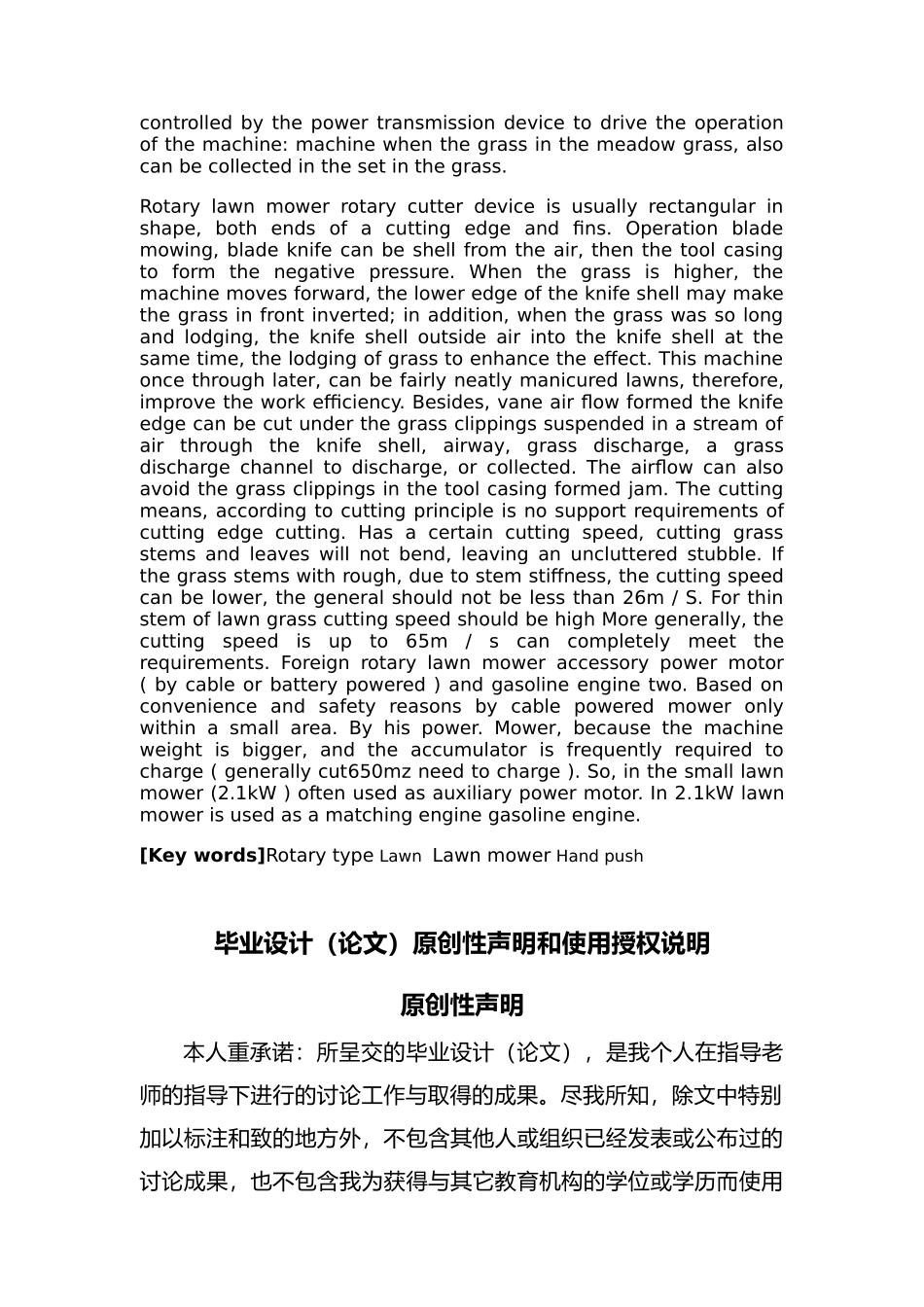

旋刀式草坪修剪机工作装置设计说明_第2页
2/25

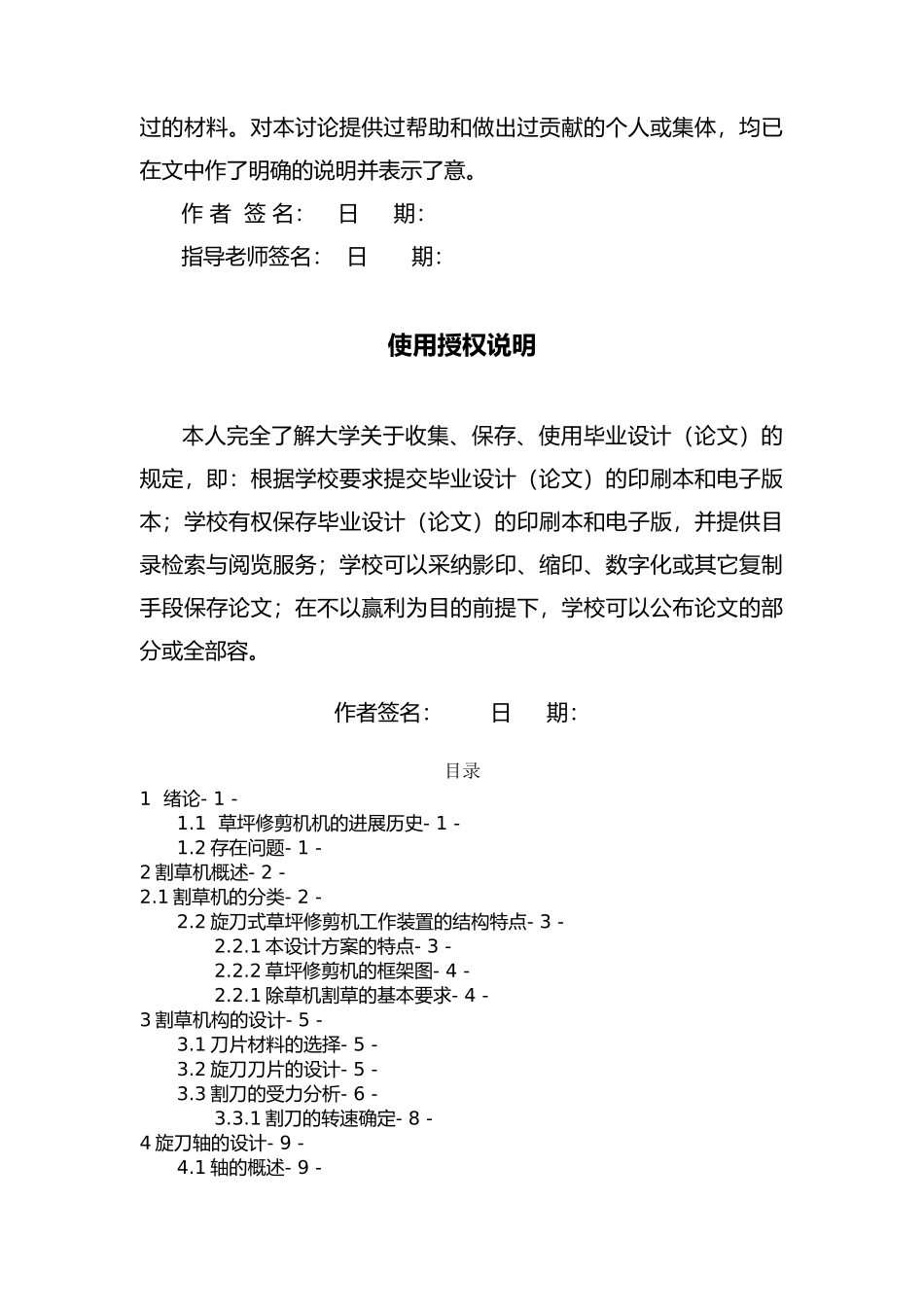

旋刀式草坪修剪机工作装置设计说明_第3页
3/25
旋刀式草坪修剪机工作装置设计[摘 要] 本次设计的旋刀式草坪修剪机工作装置结构简单,价格比较便宜,使用保养较简便.因而,在国际上得到了广泛使用。 手推步行操作式旋刀式草坪修剪机一般由 4 个轮子支承着.刀壳顶部安装着刀壳上的动力机的曲轴或输出轴,轴的下端安装旋刀修剪装置.机器的前进可由动力机经传动装置驱动,也可以由人力推动。旋刀式草坪修剪机作业时可将废除的草皮排在草地上,也可将废除的草皮收集在集草器。旋刀式草坪修剪机的旋刀装置通常为长方形,两端有刃口和翼片.一般工作的时候刀片割草,背后的翼片可将刀壳部的空气排出,这时候刀壳形成负压.当草长的较高,机器前进时,刀壳前端部会把草压倒;另外,刀壳外面的空气进入刀壳的同时,可对倒伏的草起到提升的作用,这对于草长得很茂盛并发生倒伏的情况有很好的针对作用。这样机器一次通过后,就可将草坪修剪得比较整齐因此,提高了工作效率。翼片形成的气流可将刀刃切下的草屑悬浮到气流中,经刀壳气道、排草口、排草通道排出,或收集起来.气流还可避开草屑在刀壳形成堵塞现象.上述这种切割方式,按切割原理属无支撑切割.为了留下整齐的割茬,这就要求切割刀刃有一定的切割速度,这样茎叶才不会弯曲。假如由于茎杆刚度较大,而且草的茎杆粗一些,切割速度可以降低一些,但是一般不得低于26m/s.这对于细茎杆的草坪草切割速度应高一些,一般切割速度达到 65m/s完全可以满足要求.旋刀式草坪修剪机的配套动力有电动机和汽油机两种。电缆供电的割草机(由电缆或蓄电池供电)只能在小面积上使用.而由蓄电他供电的割草机,因机器重量较大,且蓄电池需常常充电(一般剪完 650mz 后需进行充电)。在小型割草机上(2.1kW 下)常采纳电动机作为配套动力机.而在 2.1kW 上的割草机则多采纳汽油机作为配套动力机。本次采纳汽油机。 [关键词] 旋转式 草坪 割草机 手推Rotary lawn mower design of working deviceThe design of the rotary lawn mower working device has the advantages of simple structure, cheap price, use and maintenance more convenient. Therefore, widely used in international.Hand walking operation type rotary lawn mower usually consists of4 wheels supported. A cutter mounted on the shell of the engine crankshaft or the output shaft vertically downward through the kni...
