无线半双工多路数据传输系统设计说明

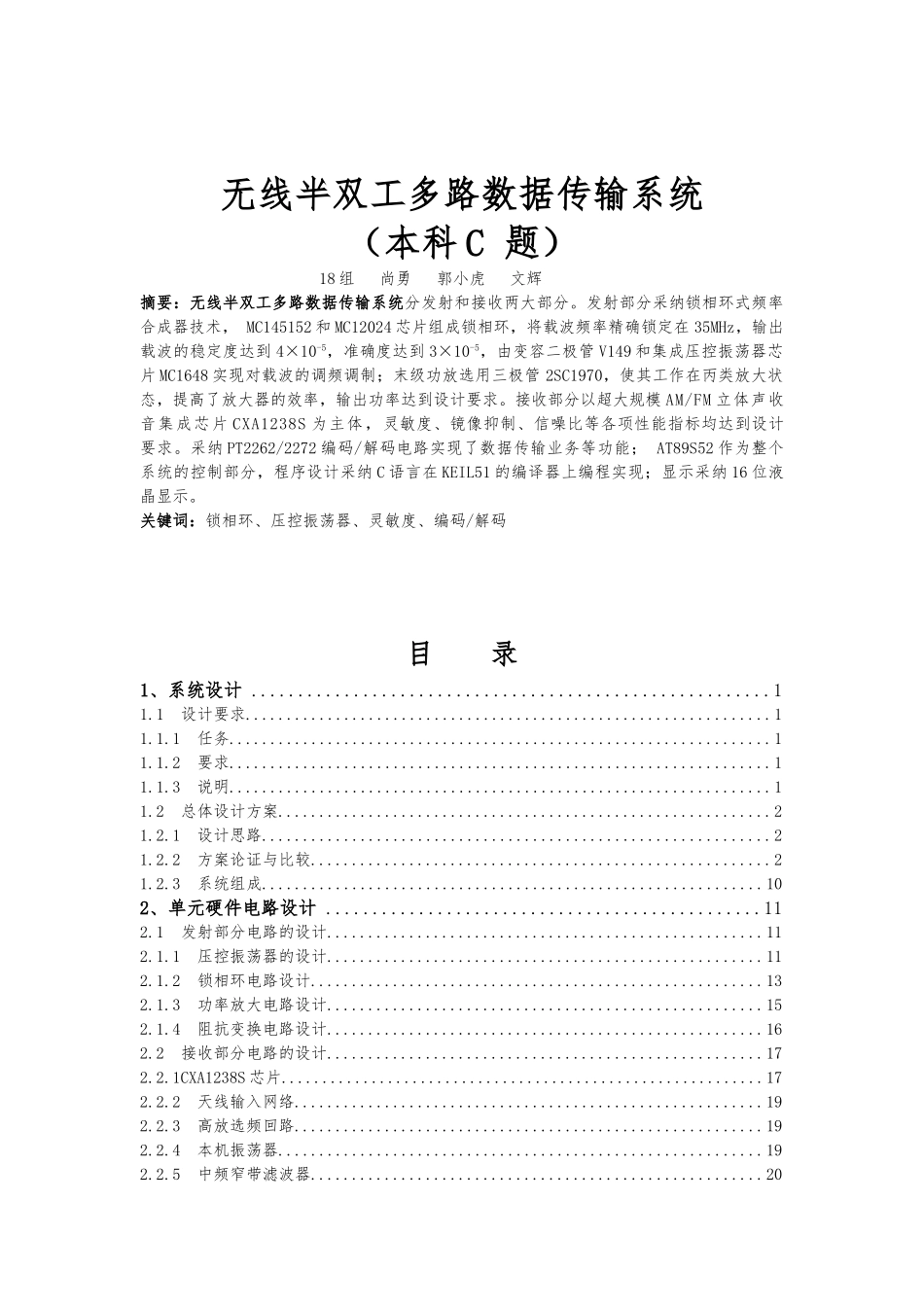

无线半双工多路数据传输系统设计说明_第1页
1/31

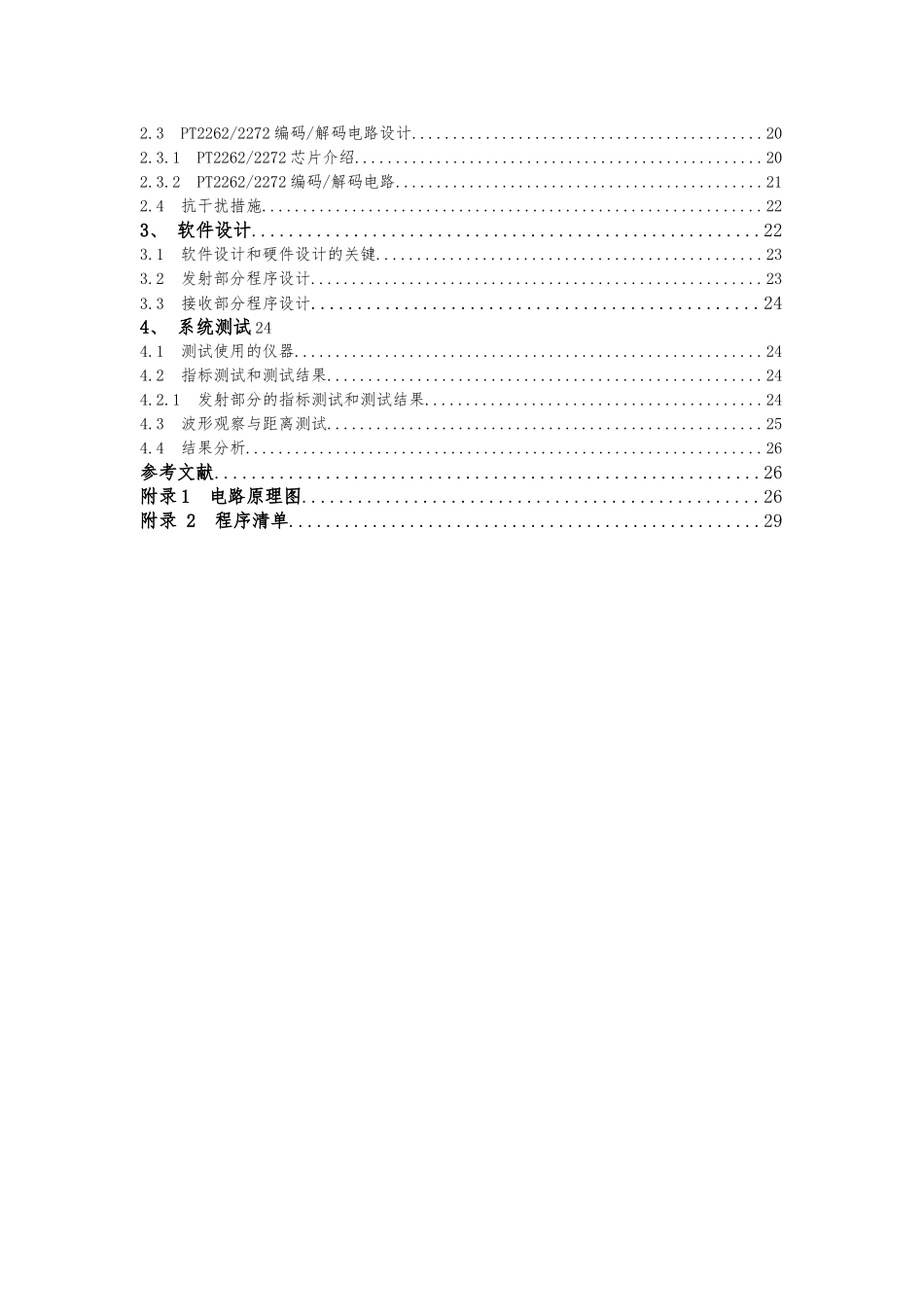

无线半双工多路数据传输系统设计说明_第2页
2/31

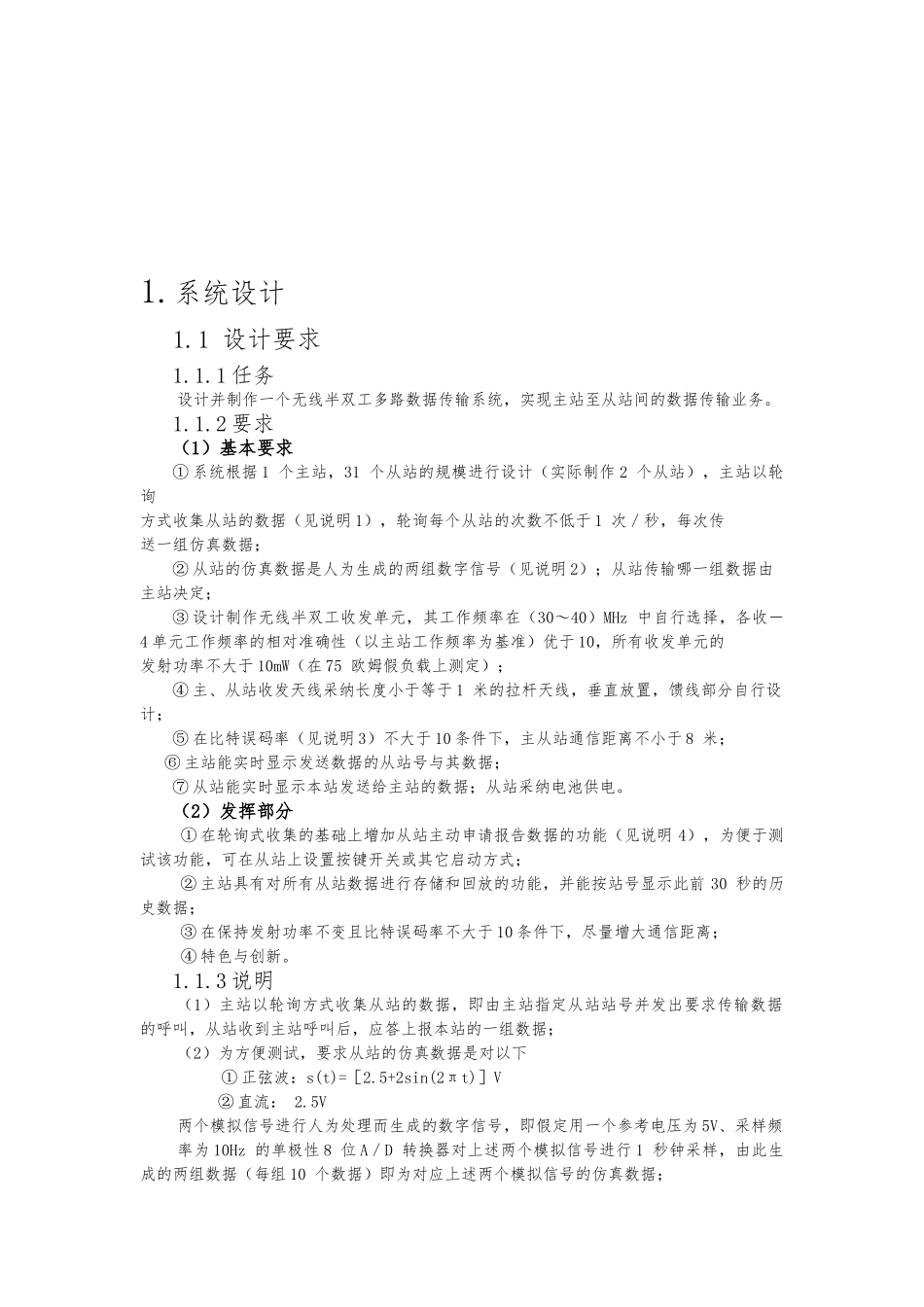

无线半双工多路数据传输系统设计说明_第3页
3/31
无线半双工多路数据传输系统(本科 C 题)18 组 尚勇 郭小虎 文辉摘要:无线半双工多路数据传输系统分发射和接收两大部分。发射部分采纳锁相环式频率合成器技术, MC145152 和 MC12024 芯片组成锁相环,将载波频率精确锁定在 35MHz,输出载波的稳定度达到 4×10-5,准确度达到 3×10-5,由变容二极管 V149 和集成压控振荡器芯片 MC1648 实现对载波的调频调制;末级功放选用三极管 2SC1970,使其工作在丙类放大状态,提高了放大器的效率,输出功率达到设计要求。接收部分以超大规模 AM/FM 立体声收音集成芯片 CXA1238S 为主体,灵敏度、镜像抑制、信噪比等各项性能指标均达到设计要求。采纳 PT2262/2272 编码/解码电路实现了数据传输业务等功能; AT89S52 作为整个系统的控制部分,程序设计采纳 C 语言在 KEIL51 的编译器上编程实现;显示采纳 16 位液晶显示。关键词:锁相环、压控振荡器、灵敏度、编码/解码目 录1、系统设计 ........................................................11.1 设计要求................................................................11.1.1 任务..................................................................11.1.2 要求..................................................................11.1.3 说明..................................................................11.2 总体设计方案............................................................21.2.1 设计思路..............................................................21.2.2 方案论证与比较........................................................21.2.3 系统组成.............................................................102、单元硬件电路设计 ...............................................112.1 发射部分电路的设计.....................................................112.1.1 压控振荡器的设计.....................................................112.1.2 锁相环电路设计.......................................................132.1.3 功率放大电路设计.....................................................152.1.4 阻抗变换电路设计.....................................................162.2 接收部分电路的设计...................................
