无线门铃课程设计报告书

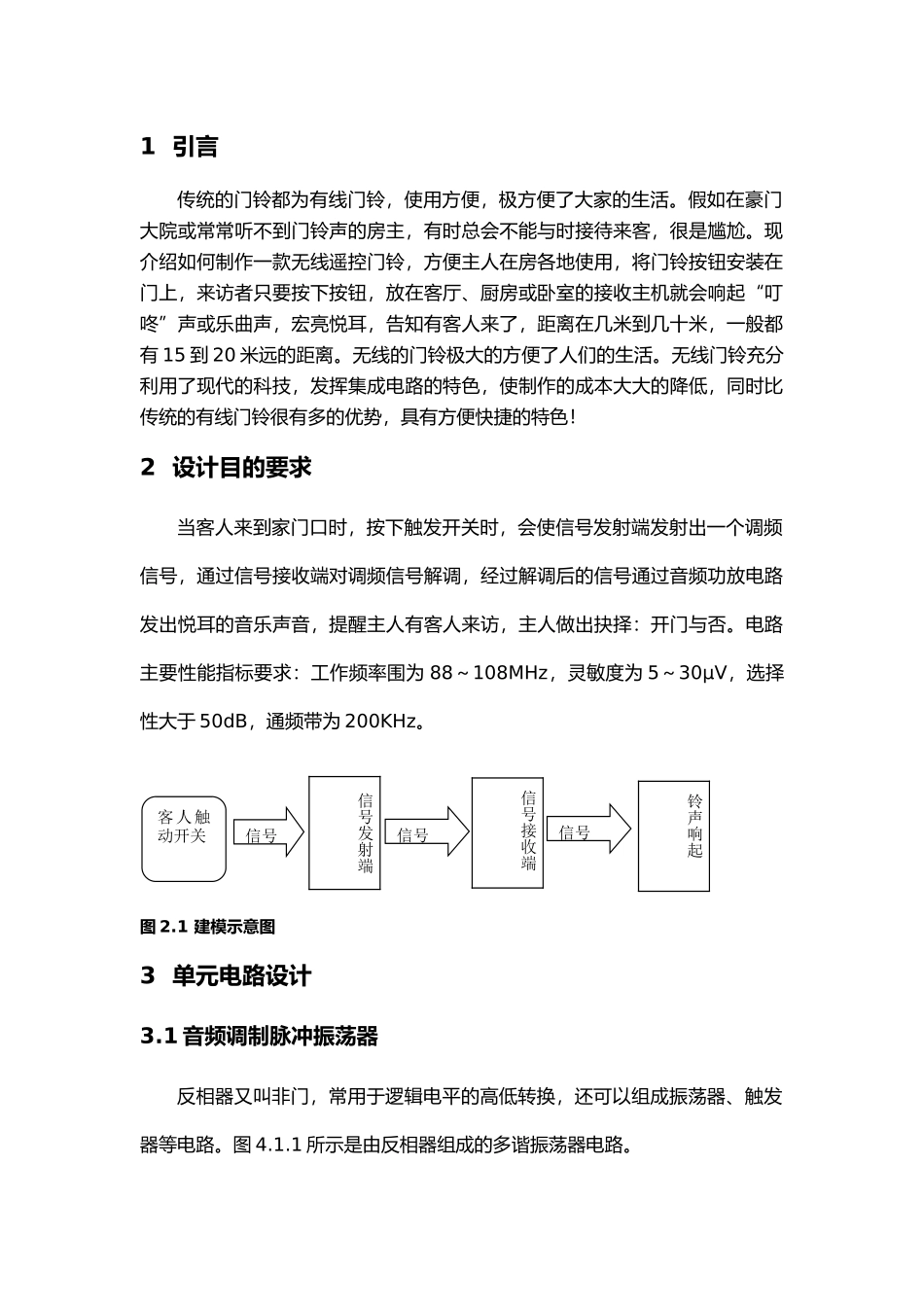

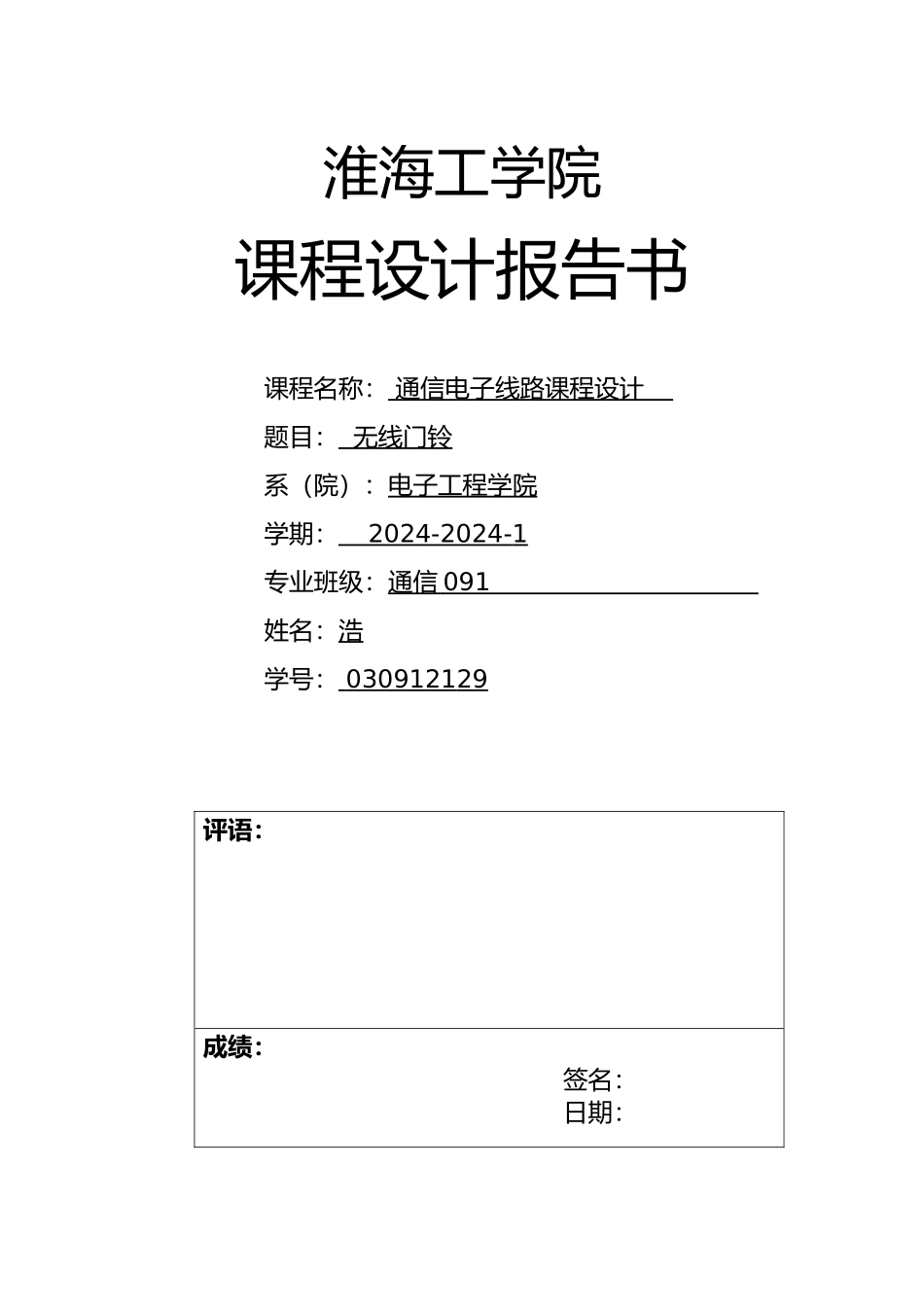

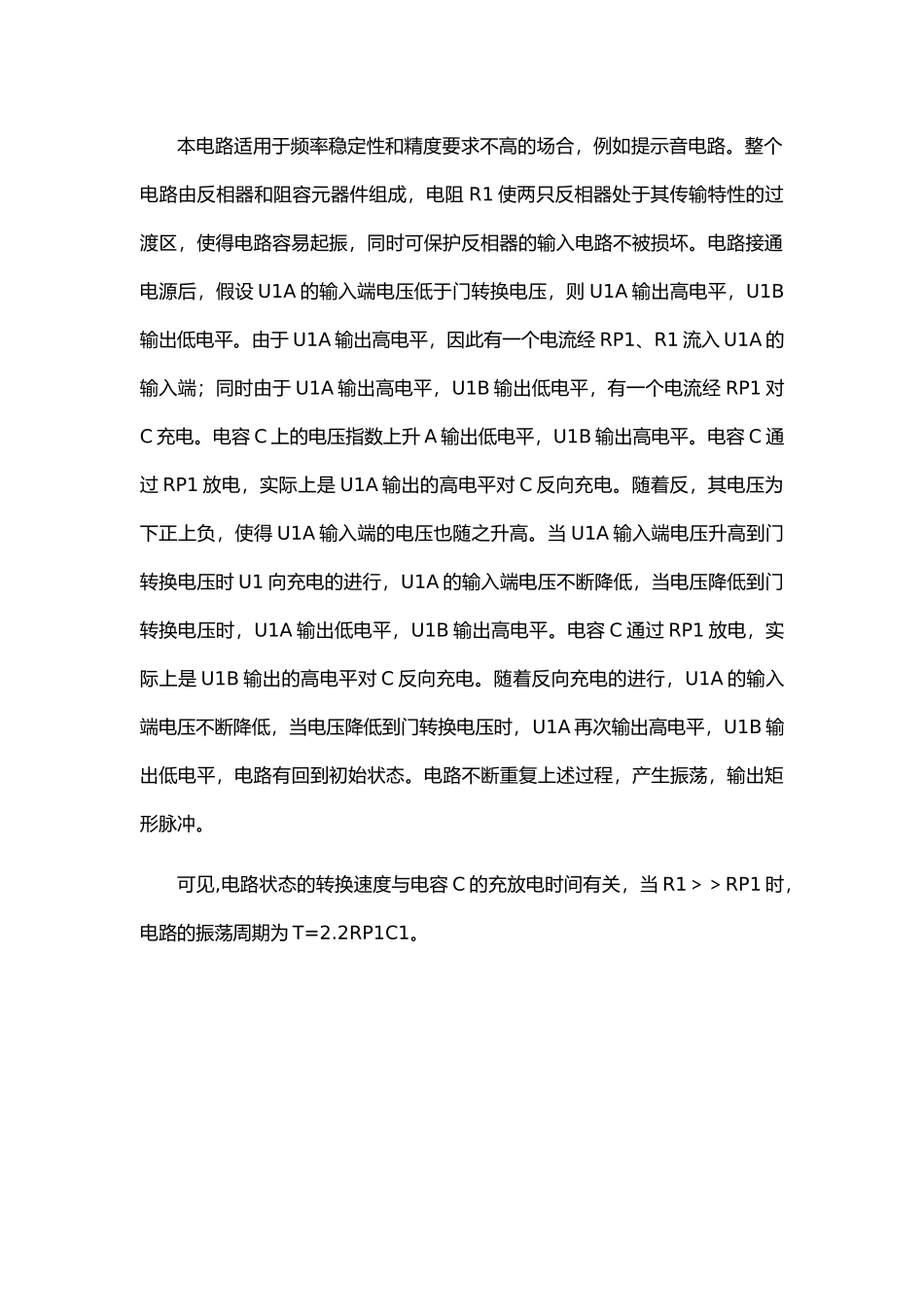

淮海工学院课程设计报告书课程名称： 通信电子线路课程设计 题目： 无线门铃系（院）：电子工程学院学期： 2024-2024- 1 专业班级：通信 091 姓名：浩学号： 0309121 29 评语：成绩：签名：日期：1 引言传统的门铃都为有线门铃，使用方便，极方便了大家的生活。假如在豪门大院或常常听不到门铃声的房主，有时总会不能与时接待来客，很是尴尬。现介绍如何制作一款无线遥控门铃，方便主人在房各地使用，将门铃按钮安装在门上，来访者只要按下按钮，放在客厅、厨房或卧室的接收主机就会响起“叮咚”声或乐曲声，宏亮悦耳，告知有客人来了，距离在几米到几十米，一般都有 15 到 20 米远的距离。无线的门铃极大的方便了人们的生活。无线门铃充分利用了现代的科技，发挥集成电路的特色，使制作的成本大大的降低，同时比传统的有线门铃很有多的优势，具有方便快捷的特色！2 设计目的要求当客人来到家门口时，按下触发开关时，会使信号发射端发射出一个调频信号，通过信号接收端对调频信号解调，经过解调后的信号通过音频功放电路发出悦耳的音乐声音，提醒主人有客人来访，主人做出抉择：开门与否。电路主要性能指标要求：工作频率围为 88～108MHz，灵敏度为 5～30μV，选择性大于 50dB，通频带为 200KHz。图 2.1 建模示意图3 单元电路设计3.1 音频调制脉冲振荡器反相器又叫非门，常用于逻辑电平的高低转换，还可以组成振荡器、触发器等电路。图 4.1.1 所示是由反相器组成的多谐振荡器电路。客人触动开关信号信号发射端信号信号信号接收端铃声响起本电路适用于频率稳定性和精度要求不高的场合，例如提示音电路。整个电路由反相器和阻容元器件组成，电阻 R1 使两只反相器处于其传输特性的过渡区，使得电路容易起振，同时可保护反相器的输入电路不被损坏。电路接通电源后，假设 U1A 的输入端电压低于门转换电压，则 U1A 输出高电平，U1B输出低电平。由于 U1A 输出高电平，因此有一个电流经 RP1、R1 流入 U1A 的输入端；同时由于 U1A 输出高电平，U1B 输出低电平，有一个电流经 RP1 对C 充电。电容 C 上的电压指数上升 A 输出低电平，U1B 输出高电平。电容 C 通过 RP1 放电，实际上是 U1A 输出的高电平对 C 反向充电。随着反，其电压为下正上负，使得 U1A 输入端的电压也随之升高。当 U1A 输入端电压升高到门转换电压时 U1 向充电的进行，U1A 的输入端电压不断降低，当电压降低到门转换电压...
