日产7500平米玻化砖焦炉煤气辊道窑设计说明

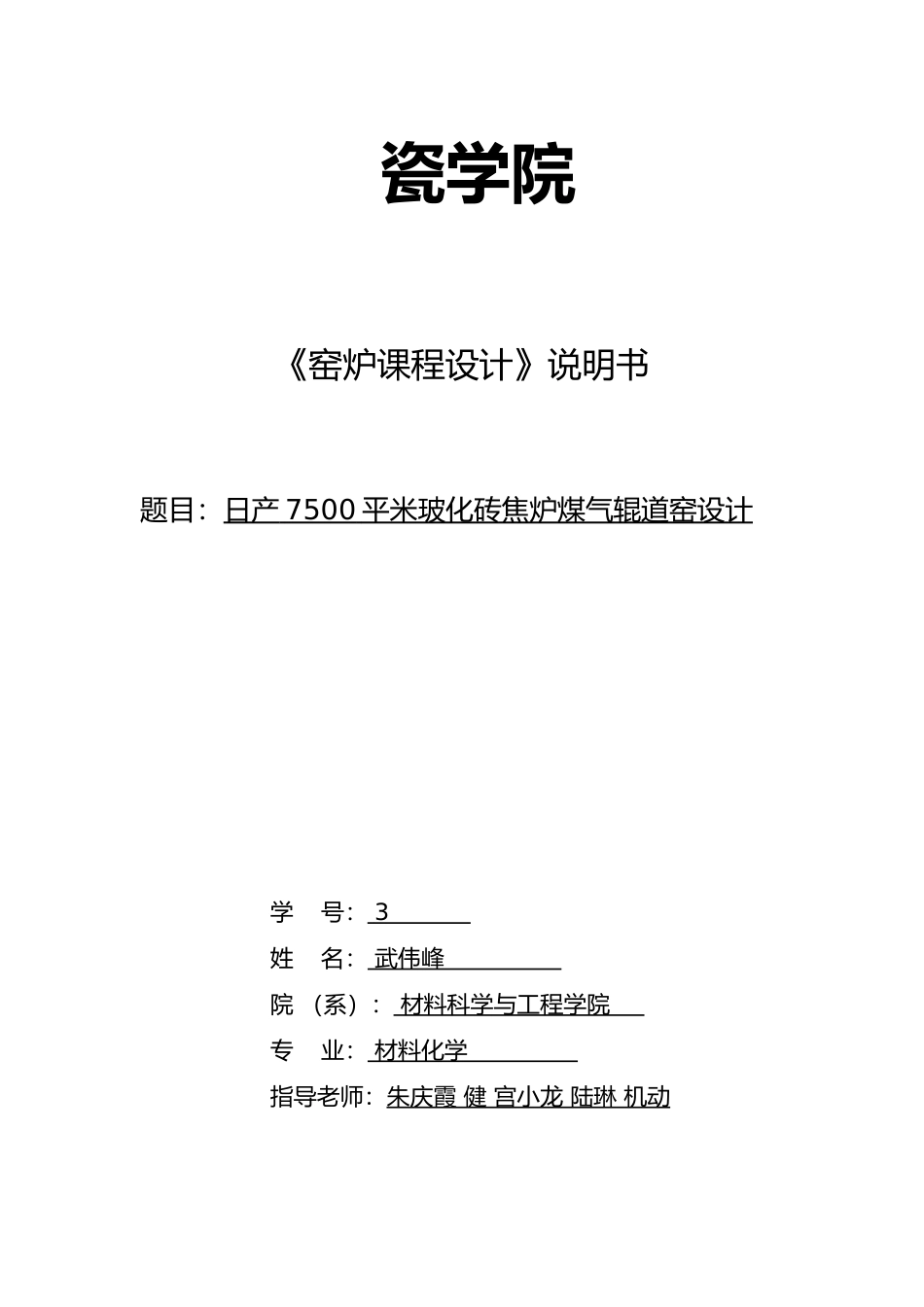

瓷学院《窑炉课程设计》说明书题目：日产 7500 平米玻化砖焦炉煤气辊道窑设计 学 号： 3 姓 名： 武伟峰 院 （系）： 材料科学与工程学院 专 业： 材料化学 指导老师：朱庆霞 健 宫小龙 陆琳 机动二零一三 年 六 月 二十 日目录1 前言2 设计任务书（由老师给定）3 窑体主要尺寸的确定3.1 窑宽的确定3.2 窑体长度的确定3.3 窑高的确定4 烧成制度的确定（主要指温度制度）5 工作系统的确定5.1 排烟系统5.2 燃烧系统5.3 冷却系统5.4 传动系统5.5 窑体附属结构5.5.1 事故处理孔5.5.2 测温测压孔与观察孔5.5.3 膨胀缝5.5.4 挡墙5.6 窑体加固钢架结构形式6 燃料燃烧计算6.1 空气量6.2 烟气量6.3 燃烧温度7 窑体材料与厚度的确定：列表表示全窑所用材料与厚度8 热平衡计算8.1 预热带与烧成带热平衡计算8.1.1 热平衡计算基准与围8.1.2 热平衡框图8.1.3 热收入项目8.1.4 热支出项目8.1.5 列出热平衡方程式8.1.6 列出预热带烧成带热平衡表8.2 冷却带热平衡：同上9 烧嘴的选用9.1 每个烧嘴所需的燃烧能力9.2 每个烧嘴所需的油（气）压9.3 烧嘴的选用10 参考文献1 前言辊道窑是生产建筑瓷的现代化窑炉，我国早在两千多年前的战国时代就制造了馒头窑和龙窑，烧制出优质瓷。随着社会的进展，后来引进了不少现代化操作，有了以窑车做窑运输制品的辊道窑。近年来又自国外引进了多条辊道窑，我们国家自己也仿制、设计建造了不少辊道窑。馒头窑、龙窑改进为隧道窑，是把制品码砌在窑车上，推动建造出输送窑制品，因为窑车的推动，必定使车上下的冷空气通过砂封漏入隧道，使隧道的制品上下温度大，气流分层，温度不均匀，大大延缓了烧成时间。现在辊道窑用连续多排辊子代替窑车输送制品，取消了窑车，取消了窑砂封，避开了车下窑冷空气漏入隧道，是要同一截面上下温度均匀，大大缩短烧成时间，为优质高产低耗制造了条件。使用焦炉煤气，发热值高、燃烧速度快，棍子所设计的辊道窑总长 150 米，宽 3 米，烧成温度是 1250 摄氏度，燃料采纳焦炉煤气。为了更好的掌握辊道窑的结构和窑炉设计的程序，我对老师给定的设计任务进行了为期三周的设计计算，并绘制窑体视图运输可减少窑装卸制品，和窑外工序连在一起，操作方便，能达到大规模生产。辊道窑还可以用来焙烧瓷餐具等扁平制品和集成电路的氧化铝基片等。我2 设计任务书设计任务：日产 7500 平米玻化砖焦炉煤气辊道窑设计 给定资料（一）玻化...
