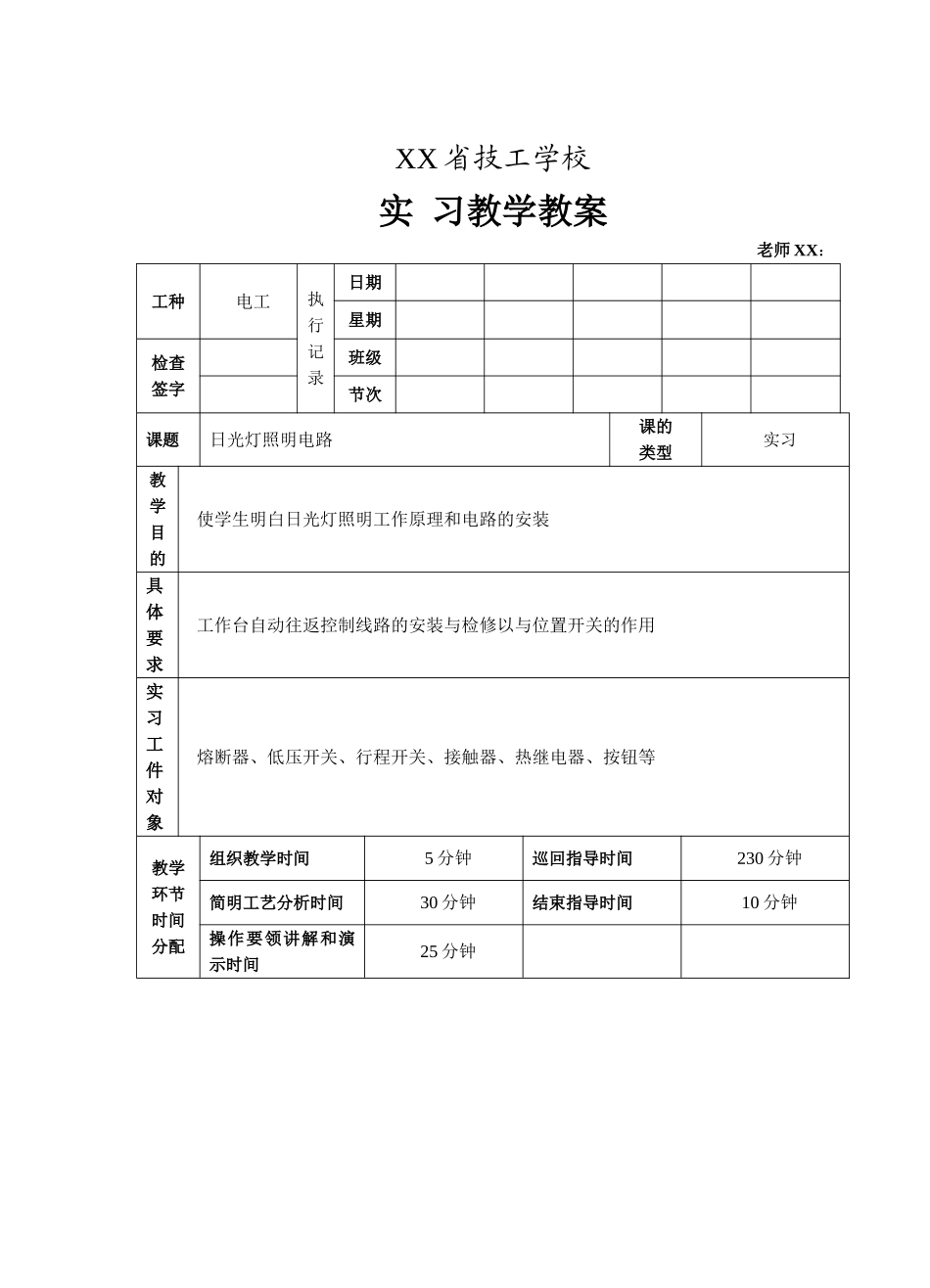

XX 省技工学校实 习教学教案老师 XX：工种电工执行记录日期星期检查签字班级节次课题日光灯照明电路课的类型实习教学目的使学生明白日光灯照明工作原理和电路的安装具体要求工作台自动往返控制线路的安装与检修以与位置开关的作用实习工件对象熔断器、低压开关、行程开关、接触器、热继电器、按钮等教学环节时间分配组织教学时间5 分钟巡回指导时间230 分钟简明工艺分析时间30 分钟结束指导时间10 分钟操作要领讲解和演示时间25 分钟教学后记实训课题 日光灯照明电路[目的要求]使学生明白日光灯照明工作原理和电路的安装[教学内容与过程]分析日光灯工作原理1．日光灯的点燃过程 ⑴ 闭合开关，电压加在启动器两极间，氖气放电发出辉光，产生的热量使U 型动触片膨胀伸长，跟静触片接触使电路接通。灯丝和镇流器中有电流通过。 ⑵ 电路接通后，启动器中的氖气停止放电，U 型片冷却收缩，两个触片分离，电路自动断开。⑶ 在电路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高高的自感电动势，方向与电源电动势方向相同，这个自感电动势与电源电压加在一起，形成一个瞬时高压，加在灯管中的气体开始放电，于是日光灯成为电流的通路开始发光。 2．日光灯正常发光 日光灯开始发光后，由于交变电流通过镇流器线圈，线圈中会产生自感电动势，它总是障碍电流变化的，这时和镇流器起着降压限流的作用，保证日光灯正常发光。 3、日光灯常见故障与处理方法序号 故障现象 故障原因 处理方法 l 灯 管 不发光 1．电源无电 2．熔丝烧断 3．灯丝已断 4．灯脚与灯座接触不良 5．起辉器与起辉器座接触不良 6．镇流器线圈短路或断线 7．起辉器损坏 8．线路断线 1．检查电源电压 2．找出原因，更换熔丝 3．用万用表测量，若已断应更换灯管 4．转动灯管，压紧灯管电极与灯座之间接触 5．转动起辉器，使电极与底座接触 6．检查或更换镇流器 7．将起辉器取下，用电线把起辉器座内两个接触簧片短接，若灯管两端发亮，说明起辉器已坏，应更换 8．查找断线处并接通 2 灯管两端发光，中间不发光 1．环境温度过低 2．电源电压过低 3．灯管陈旧，寿命将终 4．起辉器损坏 5．灯管慢性漏气 1．提高环境温度或加保温罩 2．检查电源电压，并调整电压 3．更换灯管 4．可在灯管两端亮了以后，将起辉器取下，如灯管能正常发光，说明起辉器损坏，应更换，或双金属片动触点与静触点焊死，或起辉器内并联电容器击穿，应与时检修...
