日本塑料齿轮精度标准

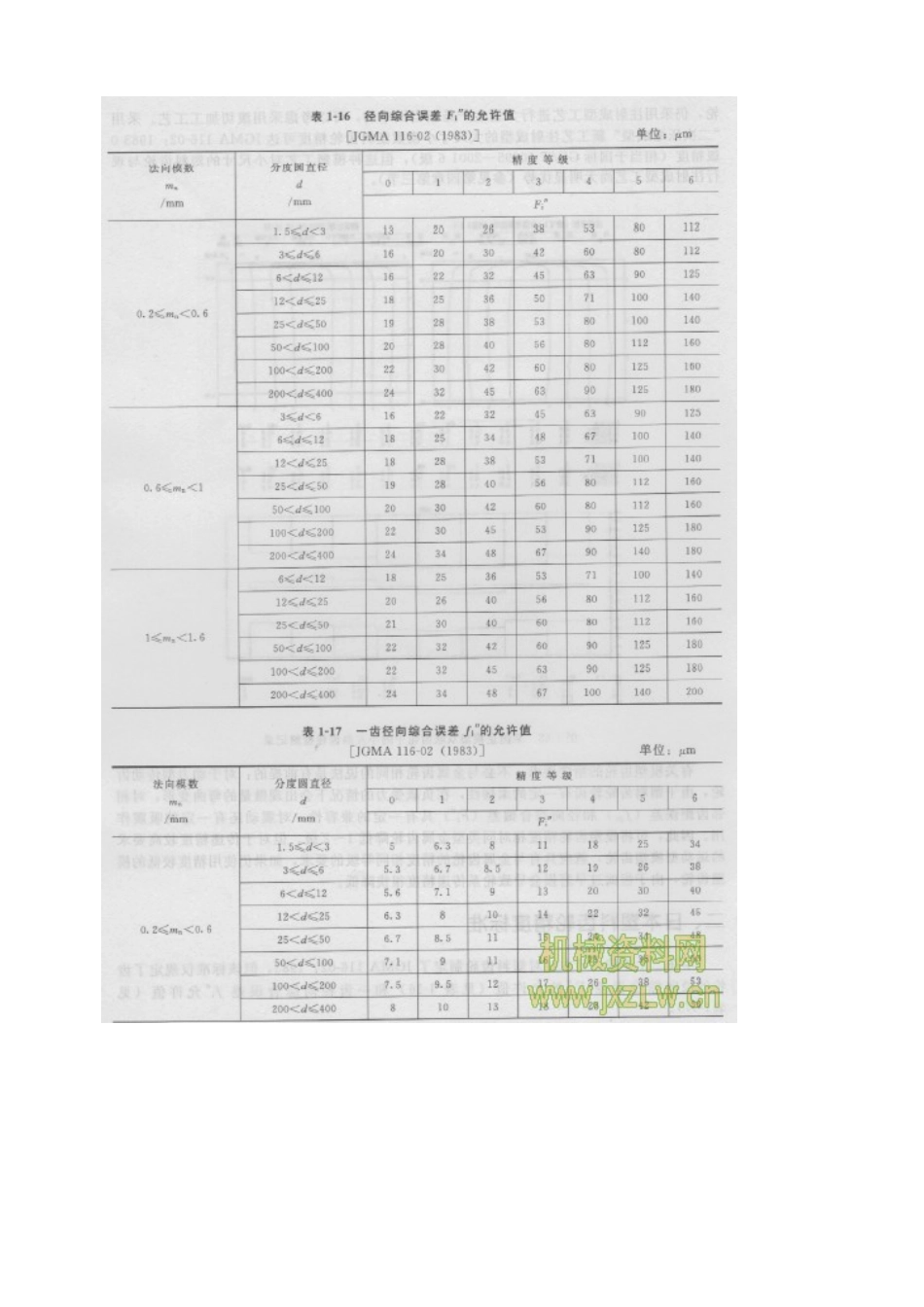

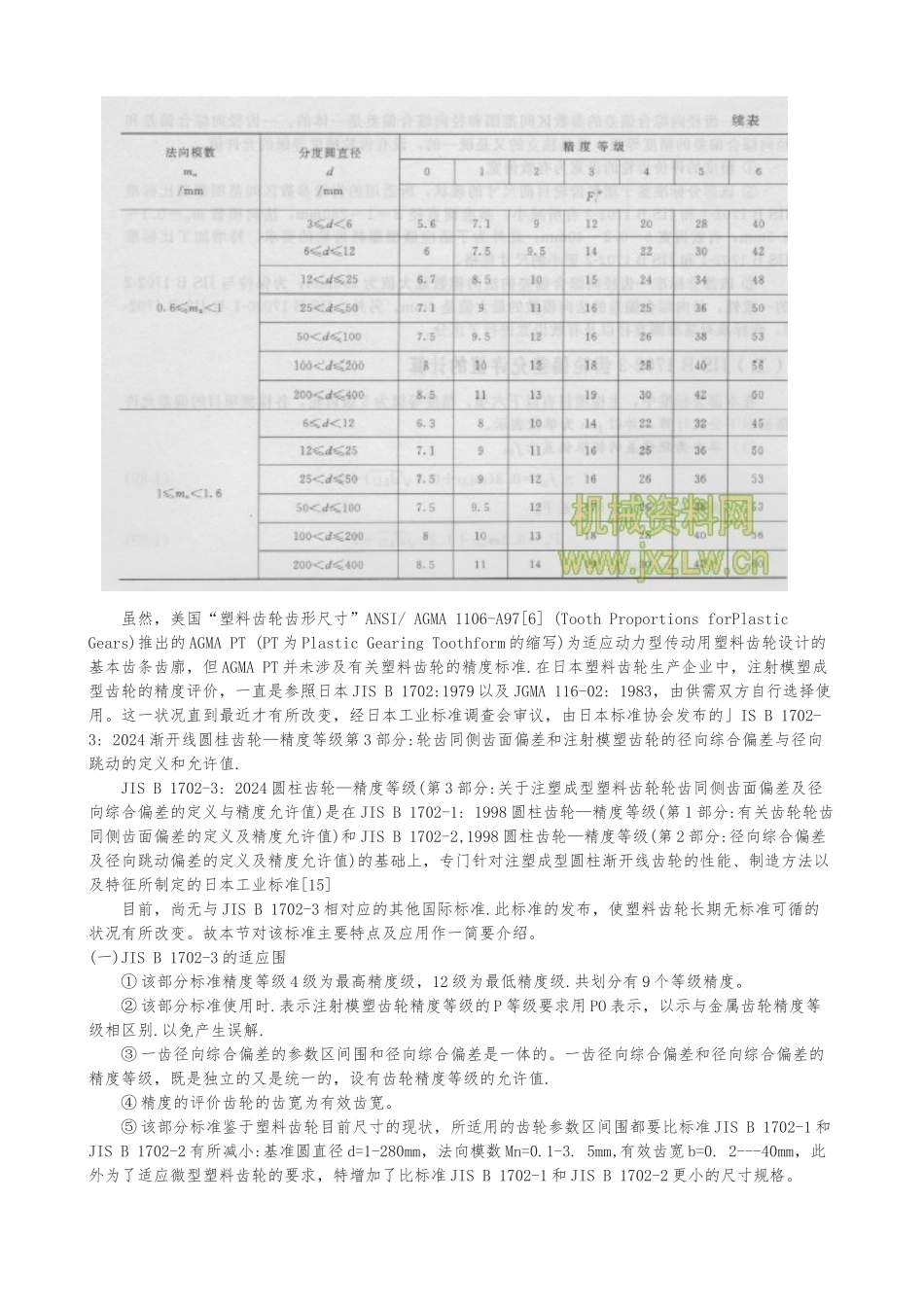

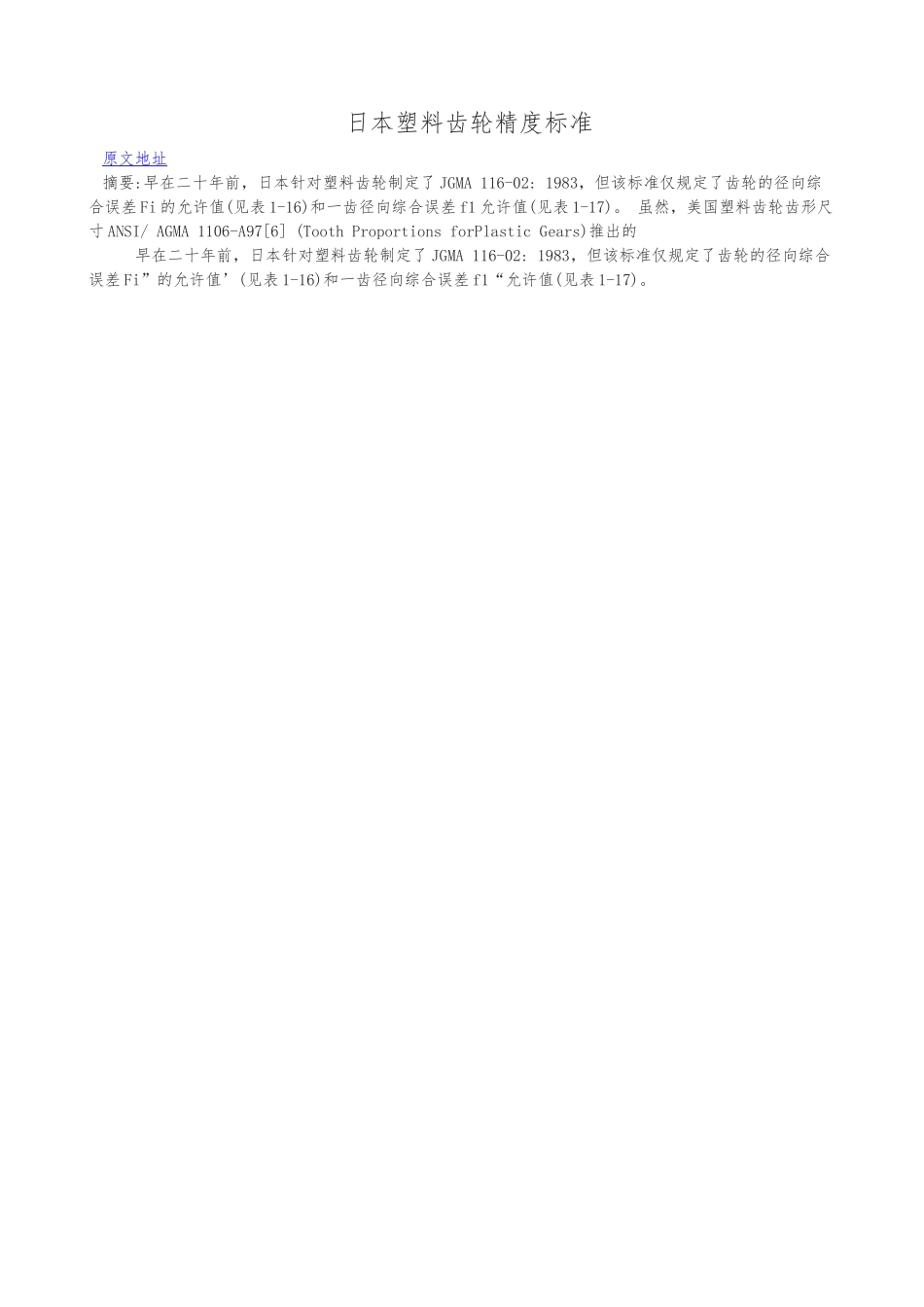

日本塑料齿轮精度标准原文地址摘要:早在二十年前，日本针对塑料齿轮制定了 JGMA 116-02: 1983，但该标准仅规定了齿轮的径向综合误差 Fi 的允许值(见表 1-16)和一齿径向综合误差 f1 允许值(见表 1-17)。 虽然，美国塑料齿轮齿形尺寸 ANSI/ AGMA 1106-A97[6] (Tooth Proportions forPlastic Gears)推出的 早在二十年前，日本针对塑料齿轮制定了 JGMA 116-02: 1983，但该标准仅规定了齿轮的径向综合误差 Fi”的允许值’(见表 1-16)和一齿径向综合误差 f1“允许值(见表 1-17)。 虽然，美国“塑料齿轮齿形尺寸”ANSI/ AGMA 1106-A97[6] (Tooth Proportions forPlastic Gears)推出的 AGMA PT (PT 为 Plastic Gearing Toothform 的缩写)为适应动力型传动用塑料齿轮设计的基本齿条齿廓，但 AGMA PT 并未涉及有关塑料齿轮的精度标准.在日本塑料齿轮生产企业中，注射模塑成型齿轮的精度评价，一直是参照日本 JIS B 1702:1979 以及 JGMA 116-02: 1983，由供需双方自行选择使用。这一状况直到最近才有所改变，经日本工业标准调查会审议，由日本标准协会发布的」IS B 1702-3: 2024 渐开线圆桂齿轮—精度等级第 3 部分:轮齿同侧齿面偏差和注射模塑齿轮的径向综合偏差与径向跳动的定义和允许值. JIS B 1702-3: 2024 圆柱齿轮—精度等级(第 3 部分:关于注塑成型塑料齿轮轮齿同侧齿面偏差及径向综合偏差的定义与精度允许值)是在 JIS B 1702-1: 1998 圆柱齿轮—精度等级(第 1 部分:有关齿轮轮齿同侧齿面偏差的定义及精度允许值)和 JIS B 1702-2,1998 圆柱齿轮—精度等级(第 2 部分:径向综合偏差及径向跳动偏差的定义及精度允许值)的基础上，专门针对注塑成型圆柱渐开线齿轮的性能、制造方法以及特征所制定的日本工业标准[15] 目前，尚无与 JIS B 1702-3 相对应的其他国际标准.此标准的发布，使塑料齿轮长期无标准可循的状况有所改变。故本节对该标准主要特点及应用作一简要介绍。(一)JIS B 1702-3 的适应围 ① 该部分标准精度等级 4 级为最高精度级，12 级为最低精度级.共划分有 9 个等级精度。 ② 该部分标准使用时.表示注射模塑齿轮精度等级的 P 等级要求用 PO 表示，以示与金属齿轮精度等级相区别.以免产生误解. ③ 一齿径向综合偏差的参数区间围和径向综合偏差是一体的。一齿径向综合偏差和径向综合偏差的精度等级，既是独立的又是统一的，设有齿轮精度等级...
