标准工艺技术交底记录单位名称：咸阳亨通电力（集团）有限公司 编号：001工程名称咸阳钓台 110kV 输变电工程 交底地点施工场地现场工艺名称及编号 现浇混凝土主变压器基础0100010401主持人 交底人 接受交底负责人 参加交底人员签字 （1）基础采纳清水混凝土施工工艺
表面平整、光滑，棱角分明，颜色一致，接槎整齐，无蜂窝麻面，无气泡
（2） 表层混凝土内宜设置钢筋网片
（3） 外部环境对混凝土影响严重时，可外刷透明混凝土保护涂料，封闭孔隙、延长使用年限
（4） 基础阳角设置圆弧倒角

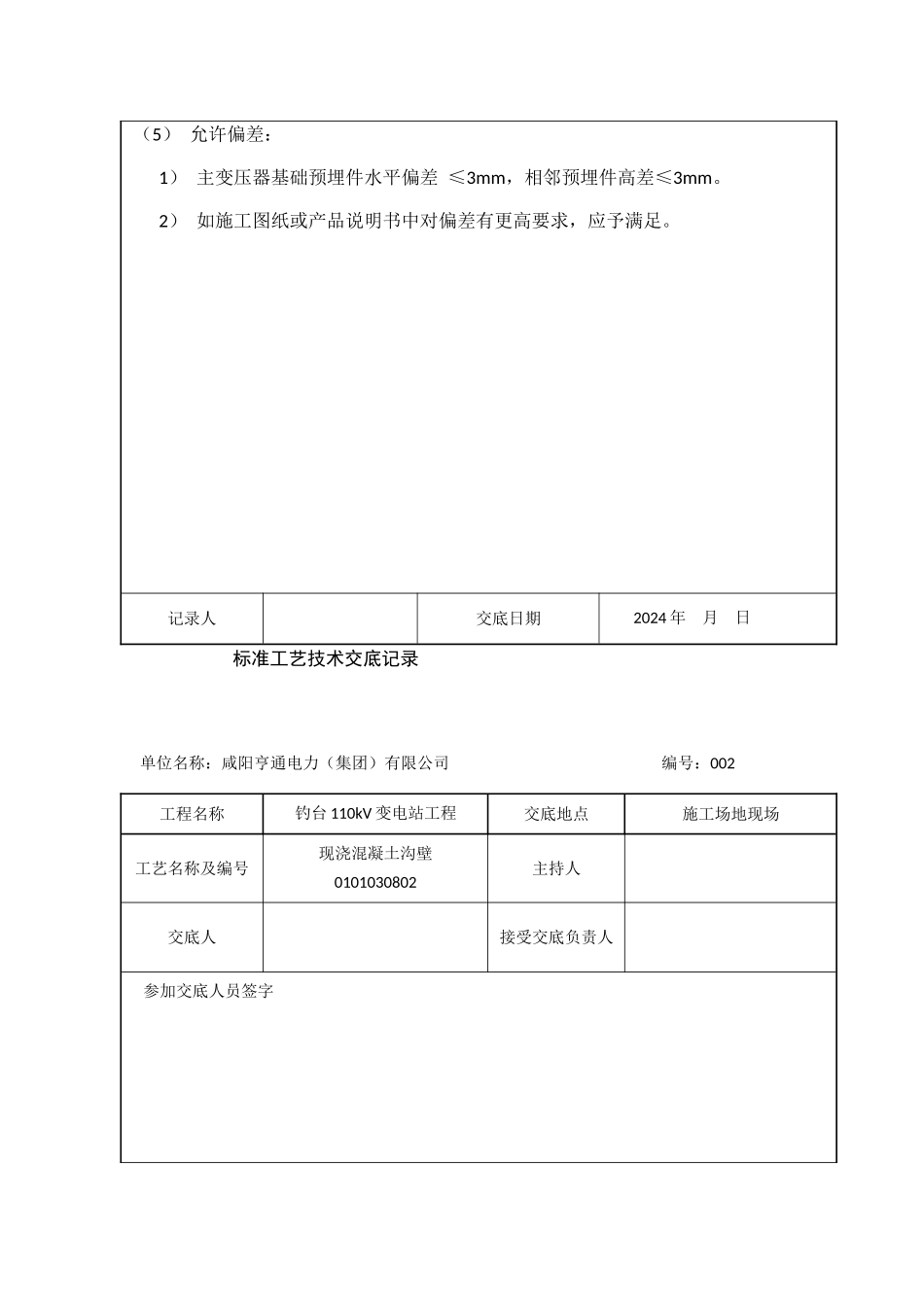

（5） 允许偏差： 1） 主变压器基础预埋件水平偏差 ≤3mm，相邻预埋件高差≤3mm
2） 如施工图纸或产品说明书中对偏差有更高要求，应予满足

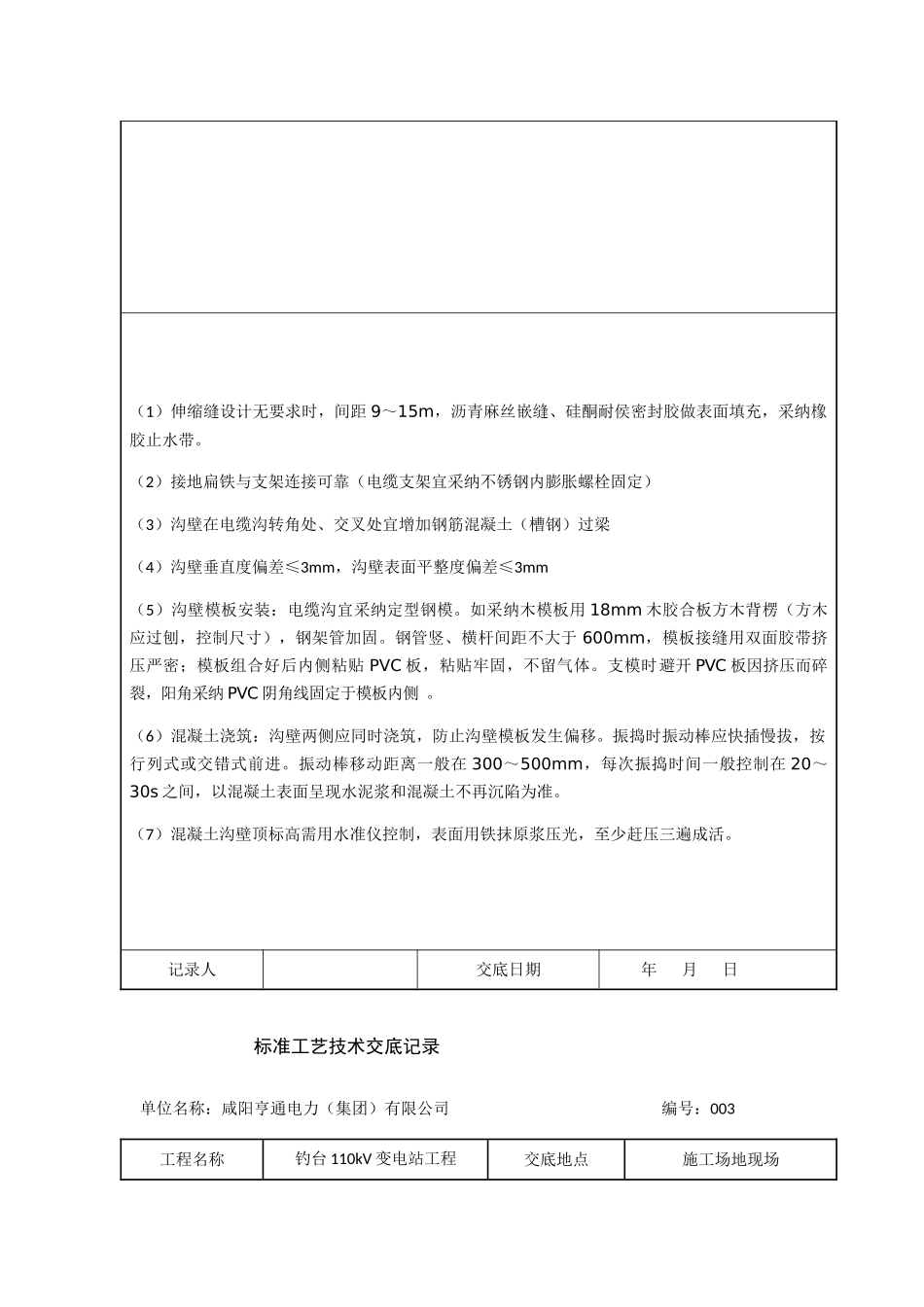

记录人 交底日期 2024 年 月 日 标准工艺技术交底记录单位名称：咸阳亨通电力（集团）有限公司 编号：002工程名称钓台 110kV 变电站工程 交底地点施工场地现场工艺名称及编号现浇混凝土沟壁0101030802主持人 交底人 接受交底负责人 参加交底人员签字 （1）伸缩缝设计无要求时，间距 9～15m，沥青麻丝嵌缝、硅酮耐侯密封胶做表面填充，采纳橡胶止水带
（2）接地扁铁与支架连接可靠（电缆支架宜采纳不锈钢内膨胀螺栓固定）（3）沟壁在电缆沟转角处、交叉处宜增加钢筋混凝土（槽钢）过梁（4）沟壁垂直度偏差≤3mm，沟壁表面平整度偏差≤3mm （5）沟壁模板安装：电缆沟宜采纳定型钢模
如采纳木模板用 18mm 木胶合板方木背楞（方木应过刨，控制尺寸），钢架管加固
钢管竖、横杆间距不大于 600mm，模板接缝用双面胶带挤压严密；模板组合好后内侧粘贴 PVC 板，粘贴牢固，不留气体
支模时避开 PVC 板因挤压而碎裂，阳角采纳 PVC 阴角线固定于模板内侧
（6）混凝土浇筑：沟壁两侧应同时浇筑，防止沟壁模板发生偏移
振捣时振动棒应快插慢
