模具的基本设计原理

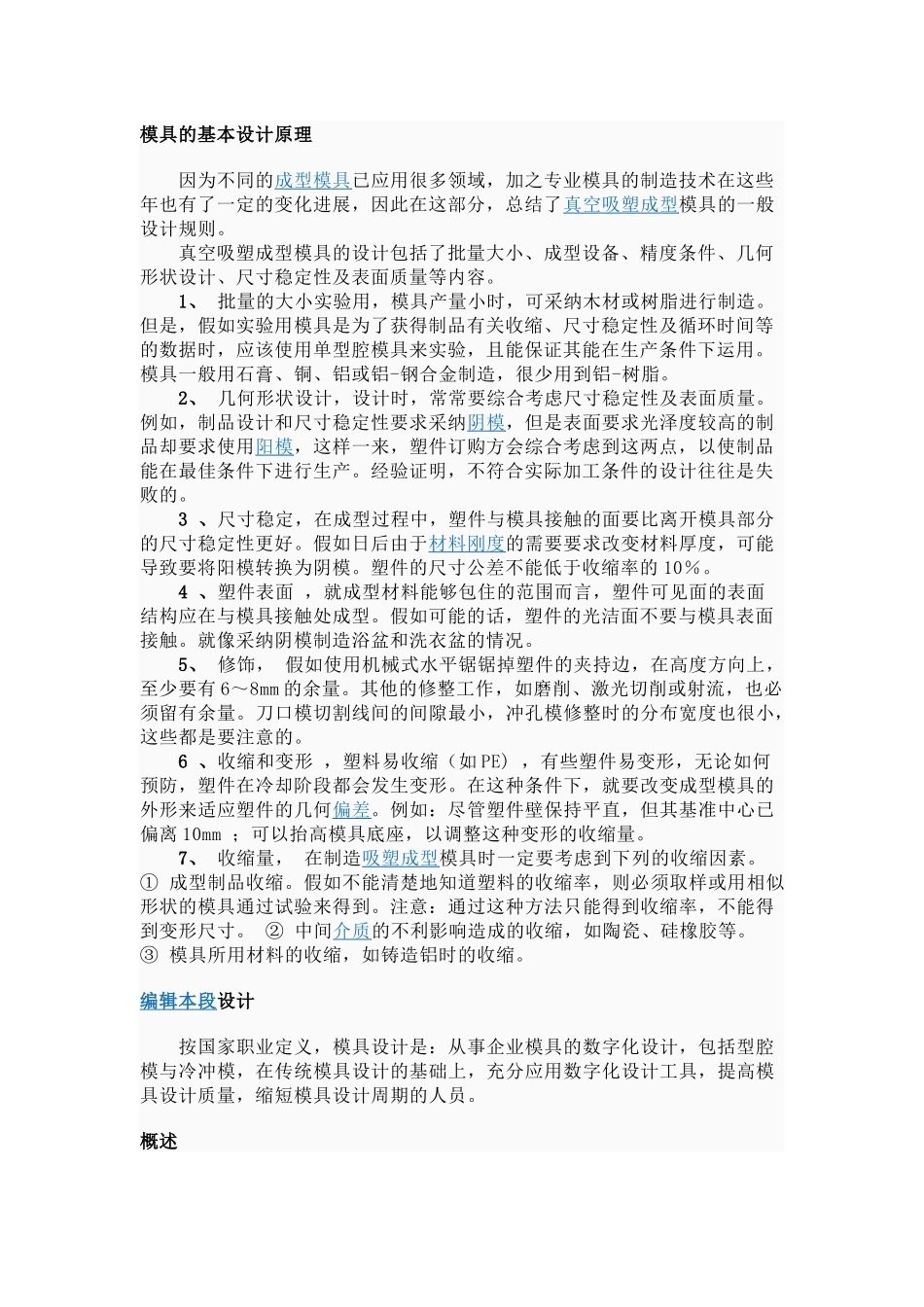

模具的基本设计原理_第1页
1/12

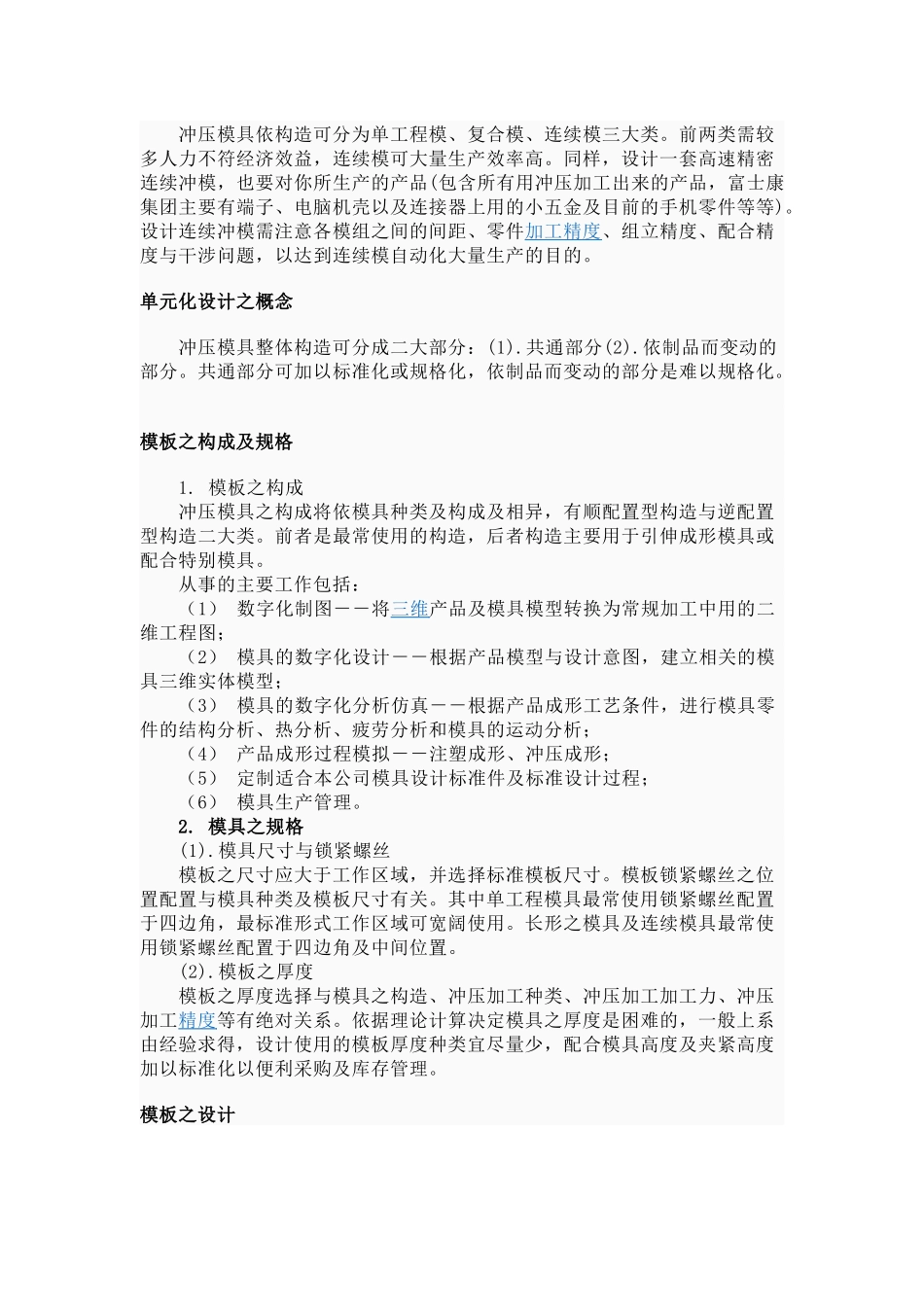

模具的基本设计原理_第2页
2/12

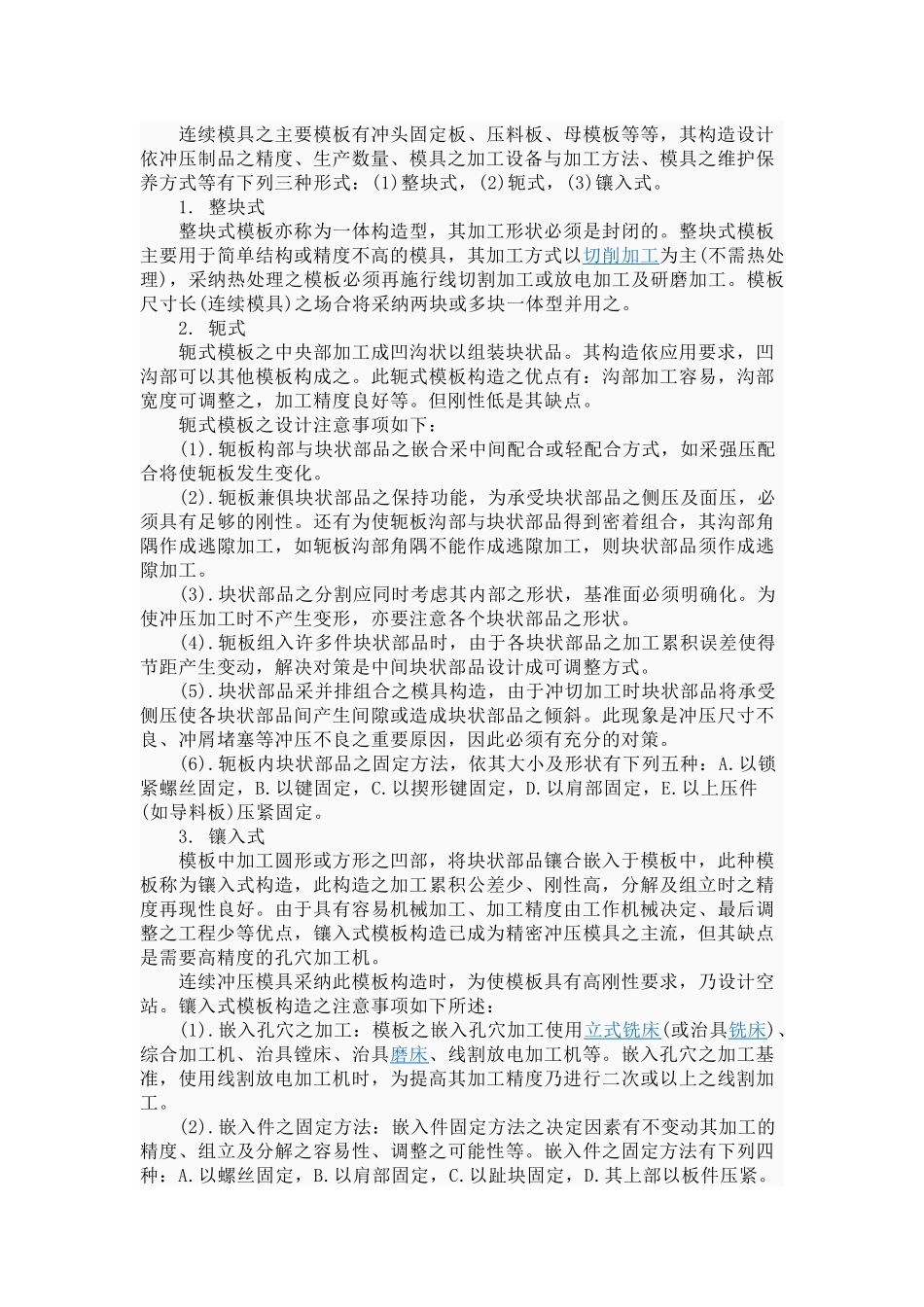

模具的基本设计原理_第3页
3/12
模具的基本设计原理 因为不同的成型模具 已应用很多领域,加之专业模具的制造技术在这些年也有了一定的变化进展,因此在这部分,总结了真空吸塑成型 模具的一般设计规则。 真空吸塑成型模具的设计包括了批量大小、成型设备、精度条件、几何形状设计、尺寸稳定性及表面质量等内容。 1、 批量的大小实验用,模具产量小时,可采纳木材或树脂进行制造。但是,假如实验用模具是为了获得制品有关收缩、尺寸稳定性及循环时间等的数据时,应该使用单型腔模具来实验,且能保证其能在生产条件下运用。 模具一般用石膏、铜、铝或铝-钢合金制造,很少用到铝-树脂。 2、 几何形状设计,设计时,常常要综合考虑尺寸稳定性及表面质量。例如,制品设计和尺寸稳定性要求采纳阴模 ,但是表面要求光泽度较高的制品却要求使用阳模 ,这样一来,塑件订购方会综合考虑到这两点,以使制品能在最佳条件下进行生产。经验证明,不符合实际加工条件的设计往往是失败的。 3 、尺寸稳定,在成型过程中,塑件与模具接触的面要比离开模具部分的尺寸稳定性更好。假如日后由于材料刚度 的需要要求改变材料厚度,可能导致要将阳模转换为阴模。塑件的尺寸公差不能低于收缩率的 10%。 4 、塑件表面 ,就成型材料能够包住的范围而言,塑件可见面的表面结构应在与模具接触处成型。假如可能的话,塑件的光洁面不要与模具表面接触。就像采纳阴模制造浴盆和洗衣盆的情况。 5、 修饰, 假如使用机械式水平锯锯掉塑件的夹持边,在高度方向上,至少要有 6~8mm 的余量。其他的修整工作,如磨削、激光切削或射流,也必须留有余量。刀口模切割线间的间隙最小,冲孔模修整时的分布宽度也很小,这些都是要注意的。 6 、收缩和变形 ,塑料易收缩(如 PE) ,有些塑件易变形,无论如何预防,塑件在冷却阶段都会发生变形。在这种条件下,就要改变成型模具的外形来适应塑件的几何偏差 。例如:尽管塑件壁保持平直,但其基准中心已偏离 10mm ;可以抬高模具底座,以调整这种变形的收缩量。 7、 收缩量, 在制造吸塑成型 模具时一定要考虑到下列的收缩因素。 ① 成型制品收缩。假如不能清楚地知道塑料的收缩率,则必须取样或用相似形状的模具通过试验来得到。注意:通过这种方法只能得到收缩率,不能得到变形尺寸。 ② 中间介质 的不利影响造成的收缩,如陶瓷、硅橡胶等。 ③ 模具所用材料的收缩,如铸造铝时的收缩。 编辑本段 设计 按国家职业定义,模具设...
