毕业论文单线铁路下承式栓焊简支钢桁梁桥课程设计报告书

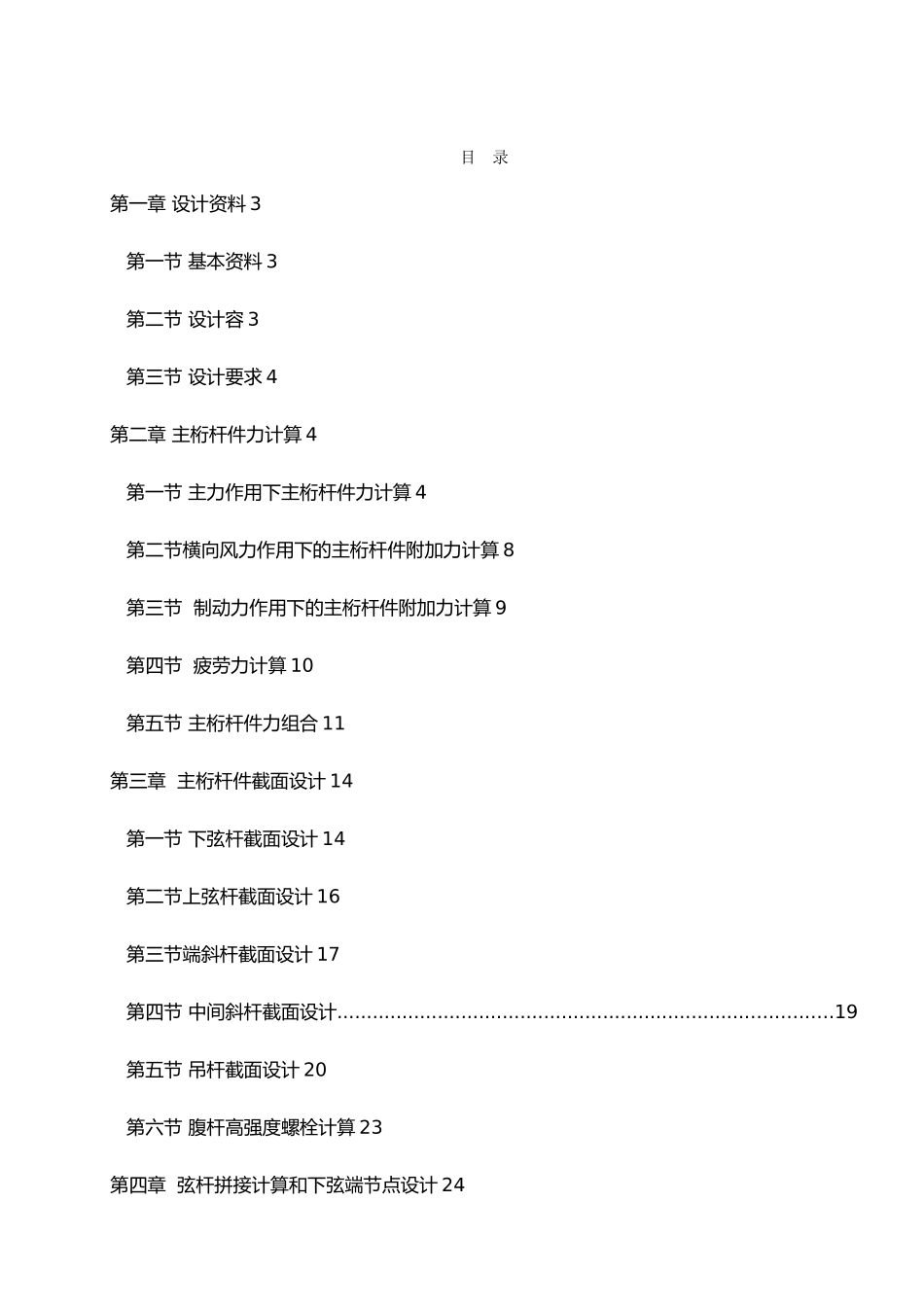

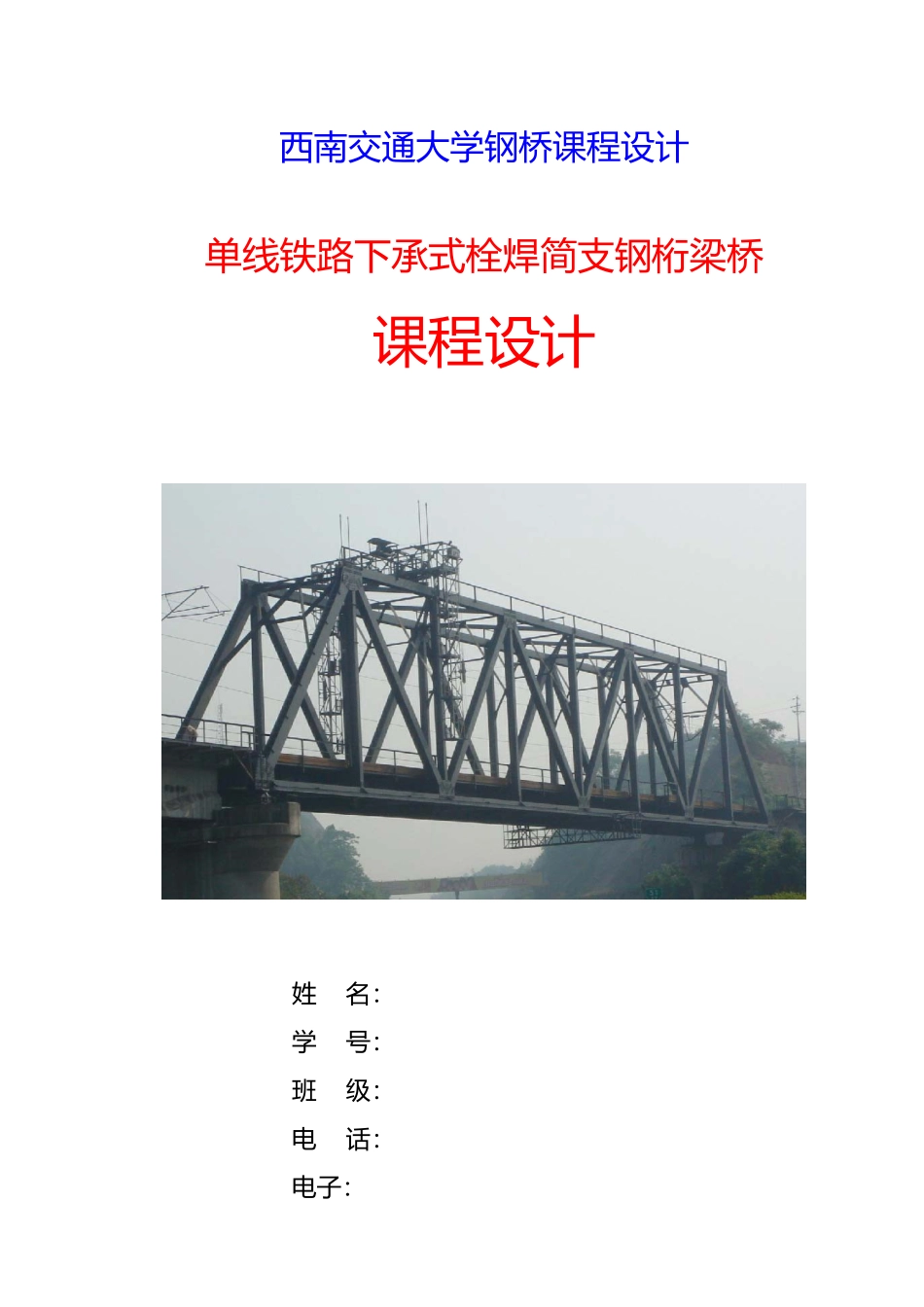

西南交通大学钢桥课程设计单线铁路下承式栓焊简支钢桁梁桥课程设计姓 名：学 号：班 级：电 话：电子：指导老师：雷设计时间：2024 年目 录第一章 设计资料 3第一节 基本资料 3第二节 设计容 3第三节 设计要求 4第二章 主桁杆件力计算 4第一节 主力作用下主桁杆件力计算 4第二节横向风力作用下的主桁杆件附加力计算 8第三节 制动力作用下的主桁杆件附加力计算 9第四节 疲劳力计算 10第五节 主桁杆件力组合 11第三章 主桁杆件截面设计 14第一节 下弦杆截面设计 14第二节上弦杆截面设计 16第三节端斜杆截面设计 17第四节 中间斜杆截面设计....................................................................................19第五节 吊杆截面设计 20第六节 腹杆高强度螺栓计算 23第四章 弦杆拼接计算和下弦端节点设计 24第一节 E2 节点弦杆拼接计算 24第二节 E0 节点弦杆拼接计算 25第三节 下弦端节点设计 26第五章 挠度计算和预拱度设计 29第一节 挠度计算 29第二节 预拱度设计 30第七章 设计总结 31第一章 设计资料第一节 基本资料1 设计规：铁路桥涵设计基本规（TB10002.1-2024），铁路桥梁钢结构设计规（TB10002.2-2024）。2 结构轮廓尺寸：计算跨度 L=84.4m，钢梁分 10 个节间，节间长度d=L/10=8.44m，主桁高度 H=11d/8=11×8.44/8=11.605m，主桁中心距 B=5.75m，纵梁中心距 b=2.0m，纵梁计算宽度 B0=5.30m，采纳明桥面、双侧人行道。3 材料：主桁杆件材料 Q345q，板厚 40mm，高强度螺栓采纳 40B，精制螺栓采纳 BL3，支座铸件采纳 ZG35II、辊轴采纳 35 号锻钢。4 活载等级：中—活载。5 恒载（1）主桁计算桥面 p1=10kN/m，桥面系 p2=6.29kN/m，主桁架 p3=14.51kN/m，联结系 p4=2.74kN/m，检查设备 p5=1.02kN/m，螺栓、螺母和垫圈 p6=0.02（p2+ p3+ p4），焊缝 p7=0.015（p2+ p3+ p4）;（2）纵梁、横梁计算纵 梁 （ 每 线 ） p8=4.73kN/m （ 未 包 括 桥 面 ） ， 横 梁 （ 每片）p9=2.10kN/m。6 风力强度 W0=1.25kPa，K1K2K3=1.0。7 工厂采纳焊接，施工场地采纳高强度螺栓连接，人行道托架采纳精制螺栓，栓径均为 22mm、孔径均为 23mm。高强度螺栓设计预拉力 P=200kN，抗滑移系数 μ0=0.45。第二节 设计容1. 主桁杆件力计算：包括主力(恒载和活载)作用下主桁杆件的力计算、横向附加力作用下主桁杆件的力计算、纵向制动...
