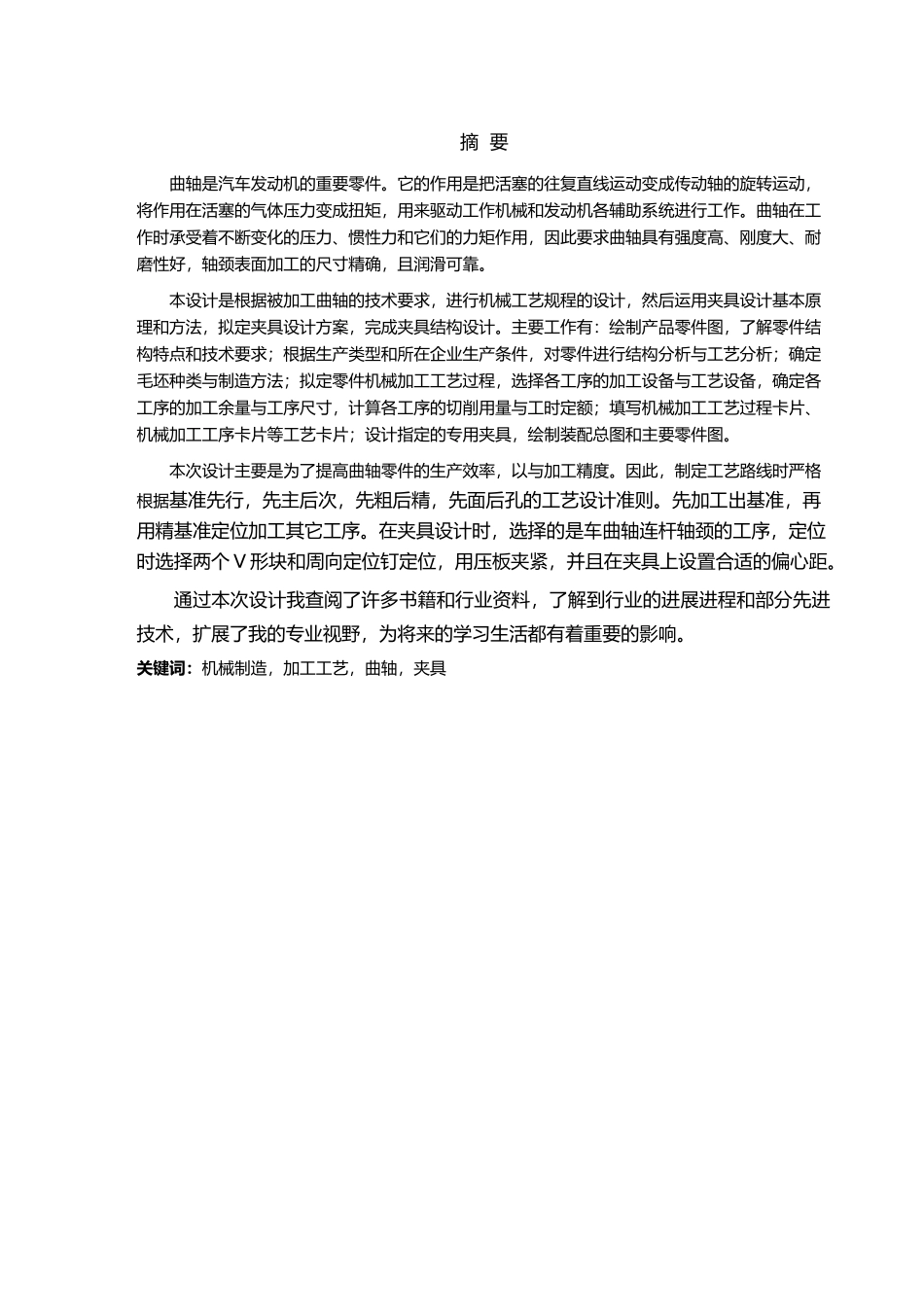

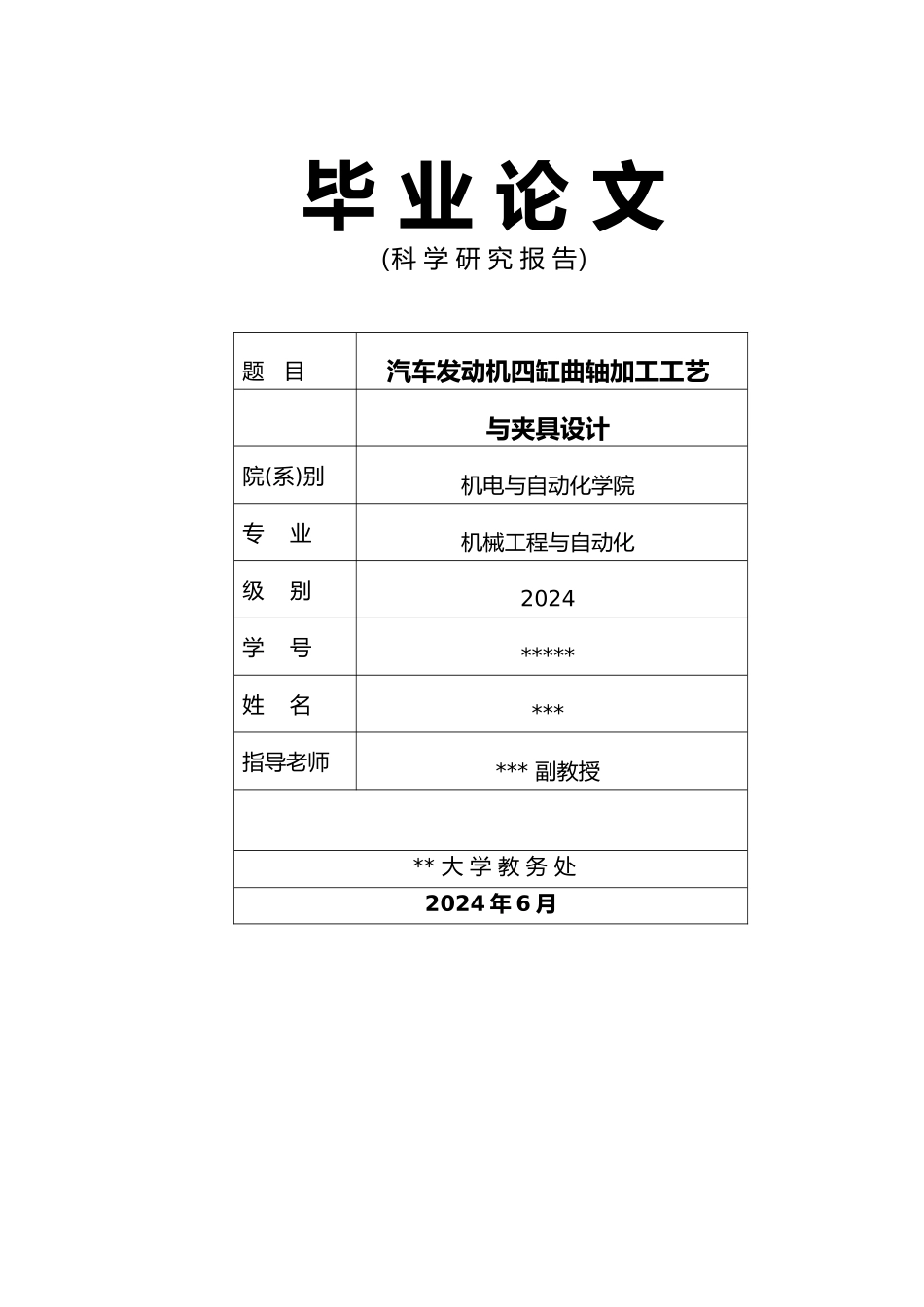

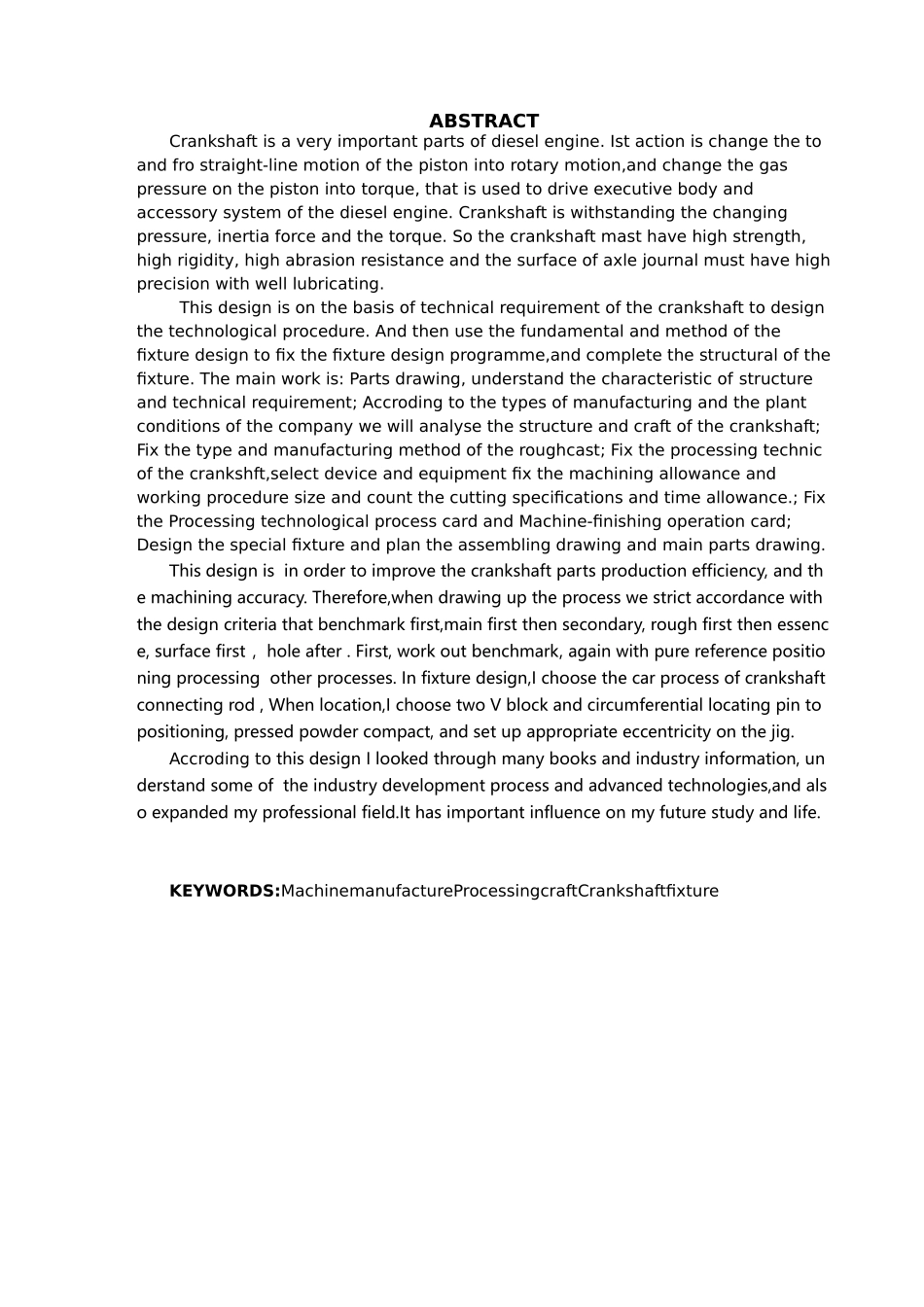

毕 业 论 文（科 学 研 究 报 告）题 目汽车发动机四缸曲轴加工工艺与夹具设计院(系)别机电与自动化学院专 业机械工程与自动化级 别2024学 号*****姓 名***指导老师*** 副教授 ** 大 学 教 务 处2024 年 6 月摘 要曲轴是汽车发动机的重要零件。它的作用是把活塞的往复直线运动变成传动轴的旋转运动，将作用在活塞的气体压力变成扭矩，用来驱动工作机械和发动机各辅助系统进行工作。曲轴在工作时承受着不断变化的压力、惯性力和它们的力矩作用，因此要求曲轴具有强度高、刚度大、耐磨性好，轴颈表面加工的尺寸精确，且润滑可靠。本设计是根据被加工曲轴的技术要求，进行机械工艺规程的设计，然后运用夹具设计基本原理和方法，拟定夹具设计方案，完成夹具结构设计。主要工作有：绘制产品零件图，了解零件结构特点和技术要求；根据生产类型和所在企业生产条件，对零件进行结构分析与工艺分析；确定毛坯种类与制造方法；拟定零件机械加工工艺过程，选择各工序的加工设备与工艺设备，确定各工序的加工余量与工序尺寸，计算各工序的切削用量与工时定额；填写机械加工工艺过程卡片、机械加工工序卡片等工艺卡片；设计指定的专用夹具，绘制装配总图和主要零件图。本次设计主要是为了提高曲轴零件的生产效率，以与加工精度。因此，制定工艺路线时严格根据基准先行，先主后次，先粗后精，先面后孔的工艺设计准则。先加工出基准，再用精基准定位加工其它工序。在夹具设计时，选择的是车曲轴连杆轴颈的工序，定位时选择两个 V 形块和周向定位钉定位，用压板夹紧，并且在夹具上设置合适的偏心距。通过本次设计我查阅了许多书籍和行业资料，了解到行业的进展进程和部分先进技术，扩展了我的专业视野，为将来的学习生活都有着重要的影响。关键词：机械制造，加工工艺，曲轴，夹具ABSTRACTCrankshaft is a very important parts of diesel engine. Ist action is change the to and fro straight-line motion of the piston into rotary motion,and change the gas pressure on the piston into torque, that is used to drive executive body and accessory system of the diesel engine. Crankshaft is withstanding the changing pressure, inertia force and the torque. So the crankshaft mast have high strength, high rigidity, high abrasion resistan...
