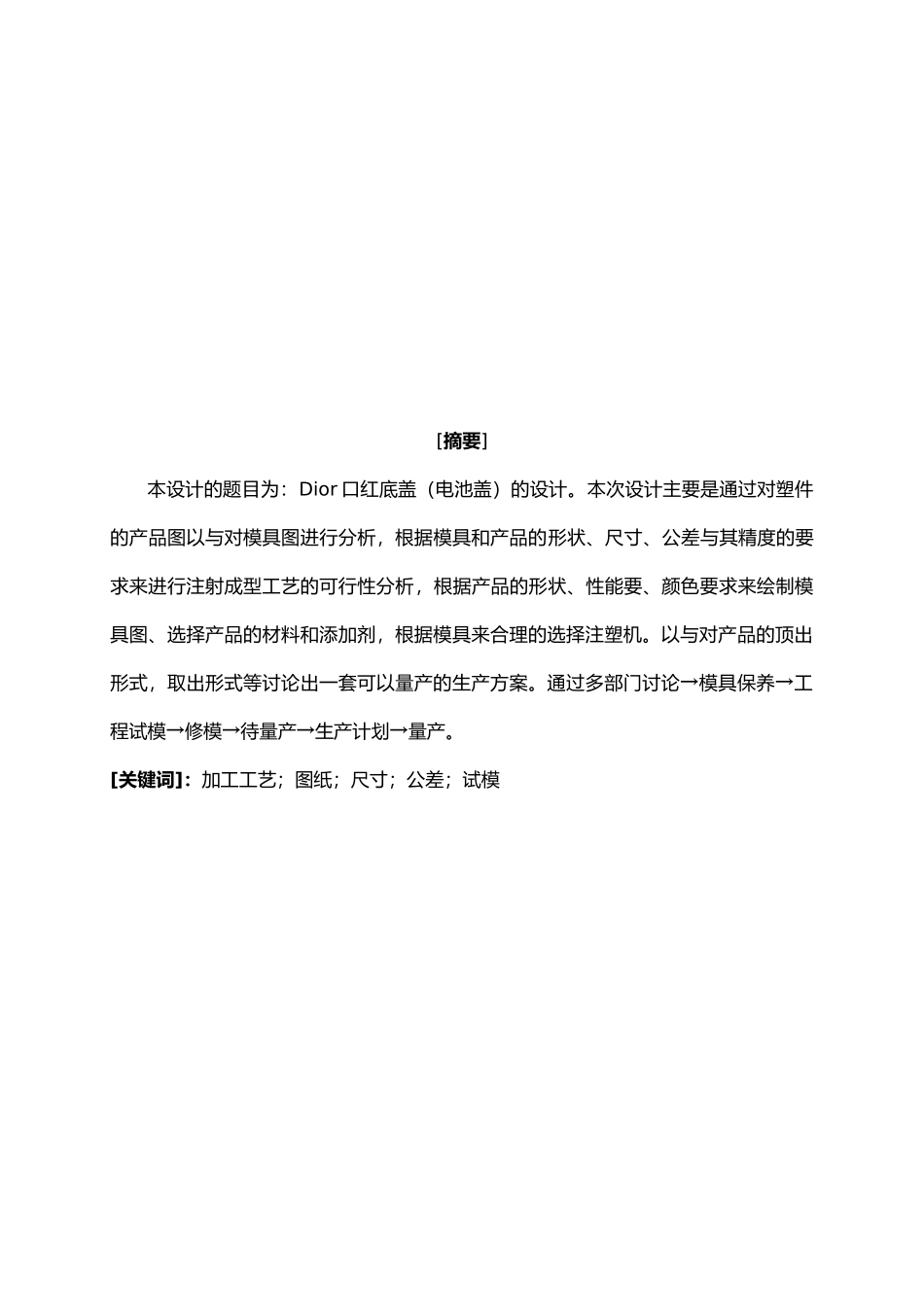

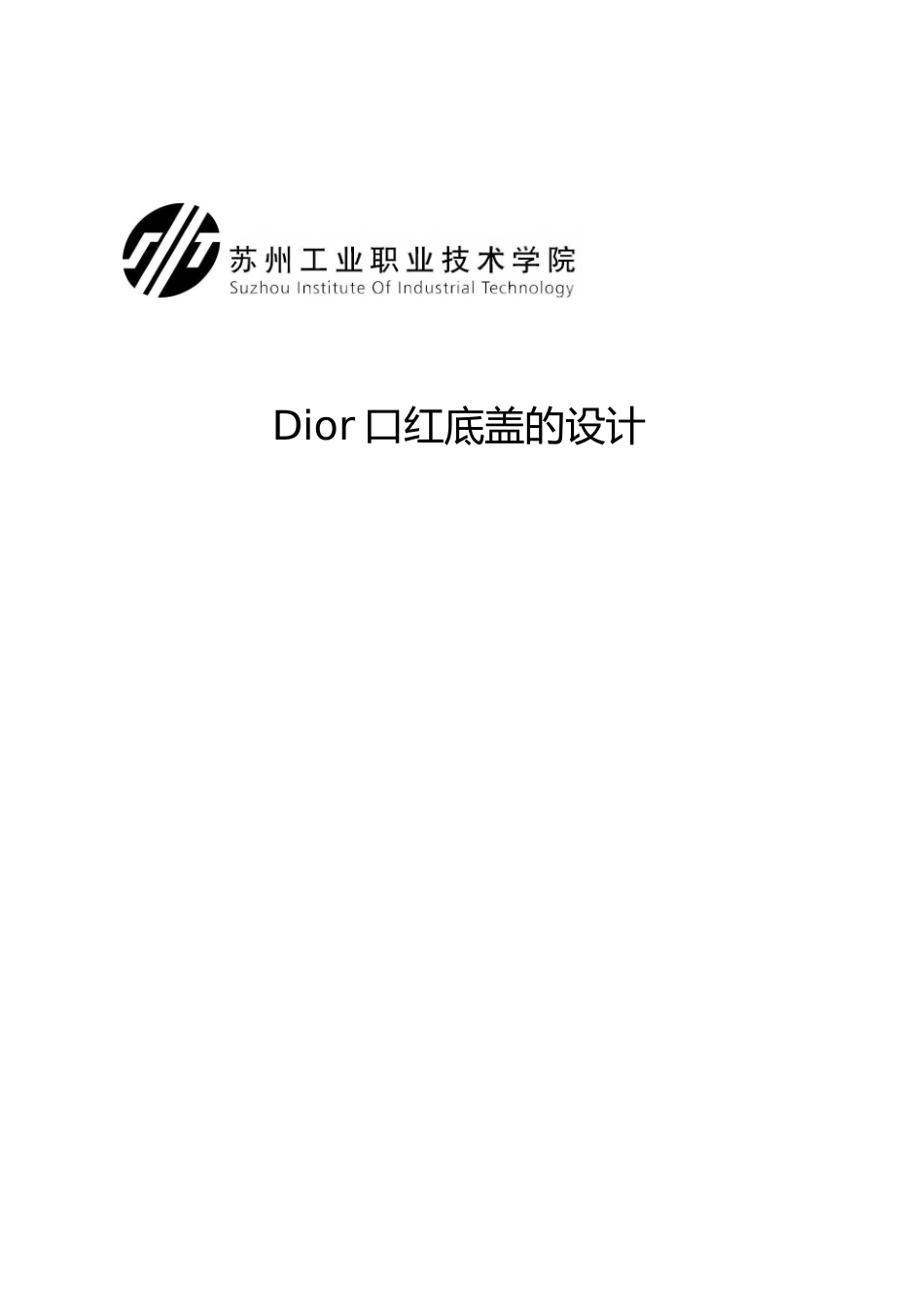

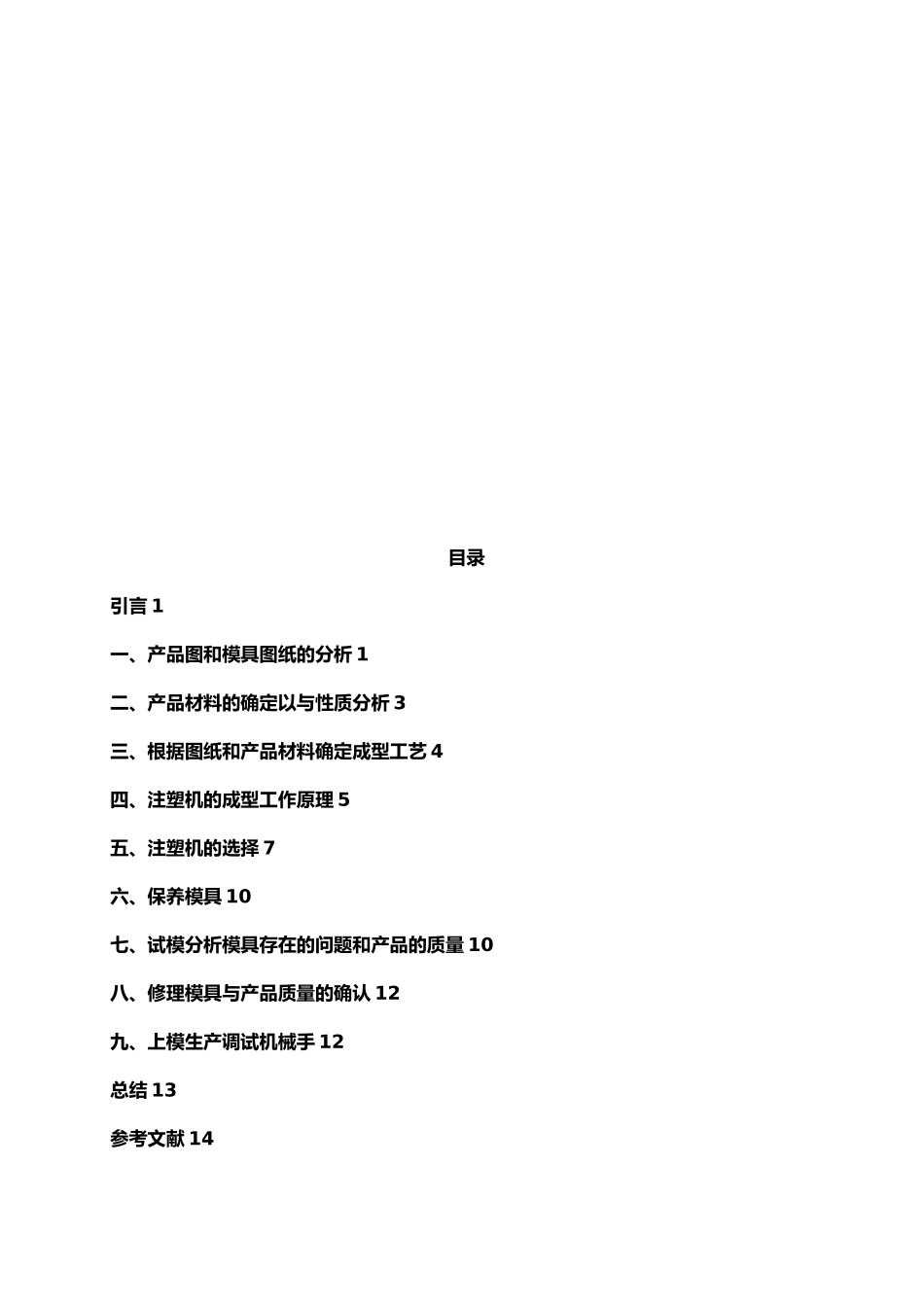

Dior 口红底盖的设计[摘要]本设计的题目为：Dior 口红底盖（电池盖）的设计。本次设计主要是通过对塑件的产品图以与对模具图进行分析，根据模具和产品的形状、尺寸、公差与其精度的要求来进行注射成型工艺的可行性分析，根据产品的形状、性能要、颜色要求来绘制模具图、选择产品的材料和添加剂，根据模具来合理的选择注塑机。以与对产品的顶出形式，取出形式等讨论出一套可以量产的生产方案。通过多部门讨论→模具保养→工程试模→修模→待量产→生产计划→量产。[关键词]：加工工艺；图纸；尺寸；公差；试模目录引言 1一、产品图和模具图纸的分析 1二、产品材料的确定以与性质分析 3三、根据图纸和产品材料确定成型工艺 4四、注塑机的成型工作原理 5五、注塑机的选择 7六、保养模具 10七、试模分析模具存在的问题和产品的质量 10八、修理模具与产品质量的确认 12九、上模生产调试机械手 12总结 13参考文献 14辞 15引言本毕业综合实践设计是对产品图分析和模具图的分析，模具设计：括模具的浇口，定出方式，结构类型等和产品的材料选择和性质分析：产品确定，色母的添加比例，收缩率等。本毕业综合实践设计的课题名叫《Dior 口红底盖（电池盖）的设计》，指的是根据产品的图纸，做好模具的设计。由产品图和模具图深层去分析成型工艺和生产的方式：自动化 OR 半自动化。通过试模，修模到量产。通过完成毕业综合实践设计，可以把我们三年来的所学全部运用起来，把理论和实践相结合，可以对我们所学习的书本知识有更深层的认识，对以后的人生路由很大的帮助》一、产品的图纸分析与模具的图纸建立和分析 （一）模具图的照片图 1-2 采纳的点浇口图 1-5 推板的复位选用弹簧图 1-1 模具侧向图图 1-3 水路图 1-4 模具限位开关图 1-6 斜顶的固定板（二）产品图和模具图图 1-8 斜顶件图 1-7 型 腔 和 流道图 1-9 斜顶的后座固定件图 1-10 产品图二、产品材料的确定以与性质分析（一）根据产品的性质和要求选择：ABS（二）ABS 的分析1.ABS 又称丙烯腈-丁二烯-苯乙烯共聚物2.典型应用围 图 1-11 模具图汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以与喷气式雪撬车等。3. 注塑模工艺条件干燥处理：ABS 材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件 80～90℃下最少干燥 ...
