毕业设计两缸顺序动作组合机床的电液系统设计说明

毕业设计两缸顺序动作组合机床的电液系统设计说明_第1页
1/30
毕业设计两缸顺序动作组合机床的电液系统设计说明_第2页
2/30
毕业设计两缸顺序动作组合机床的电液系统设计说明_第3页
3/30

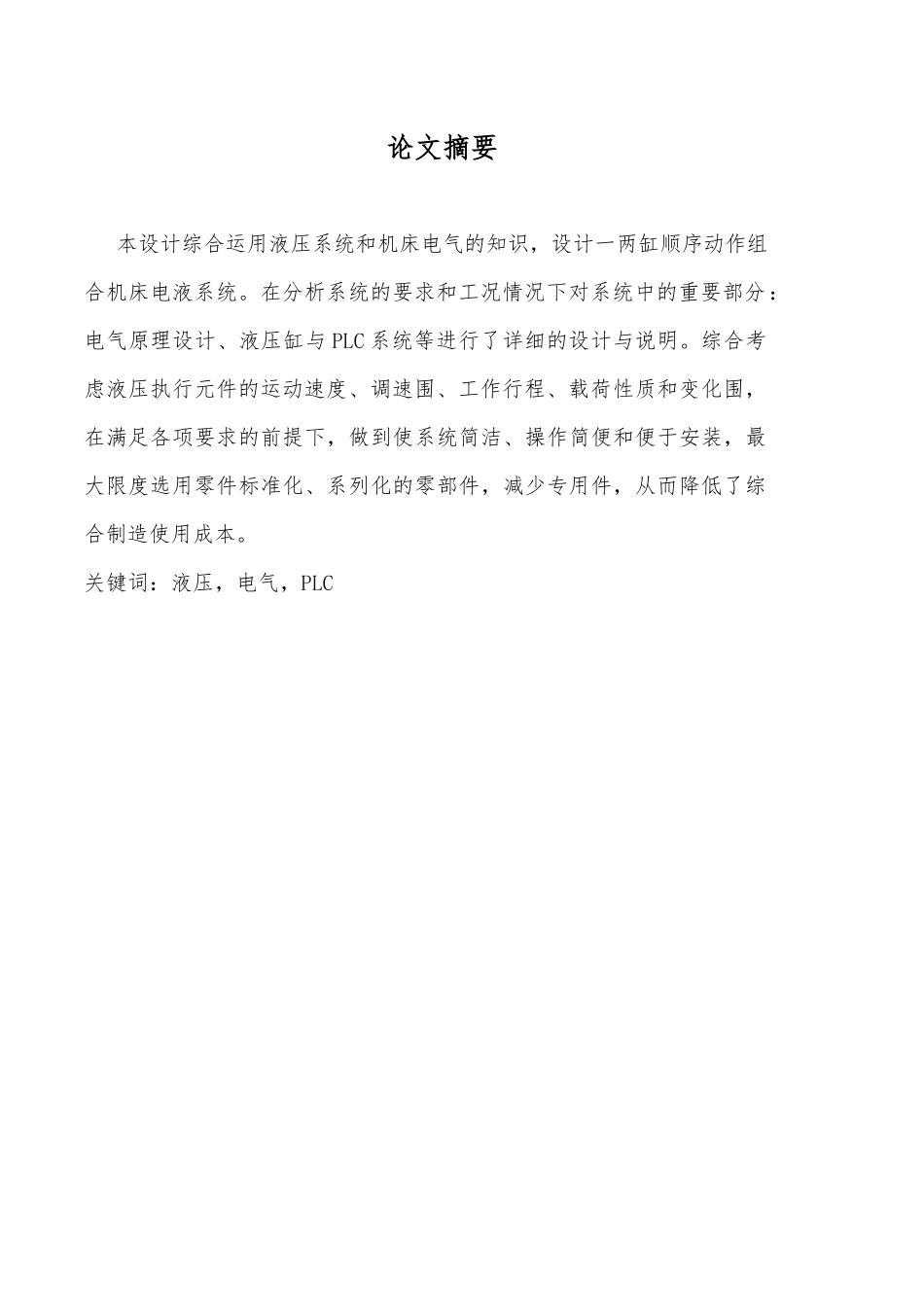

毕业设计(论文)说明书题 目:两缸顺序动作组合机床的电液系统设计姓 名:专 业: 机电一体化技术 指导老师:毕业设计(论文)任务书一、课题名称两缸顺序动作组合机床的电液系统设计二、课题容设计一台两缸顺序动作组合机床的液压系统,要求液压系统:(1)液压缸工作循环过程A 缸垂直向下快进——A 缸垂直向下工进——A 缸死挡铁停留——B 缸水平向右快进——B 缸水平向右工进——B 缸快退——B 缸原位停止——A 缸向上快退——A 缸原位停止(2)A、B 缸快进速度为 4m/min、快退速度为 5m/min,工进速度 20~100mm/min;(3)A、B 缸进给最大行程为 400mm,其中工进行程 200mm;(4)A、B 缸最大切削力为 12000N(连续切削加工且切削力变化不大),运动部件自重均为 8000N;(5)启动换向时间 0.05s;(6)导轨为平导轨,静摩擦系数为 0.2,动摩擦系数为 0.1。三、课题任务要求:1、液压系统:设计液压系统图,完成工作循环图、电磁铁与其它元件动作表、液压系统原理图、液压元件目录表;设计液压缸(A 缸)并绘制液压缸组件装配图2、设计液压系统的电气控制原理图,完成工作循环图、电磁铁动作表、电气控制系统原理图、电器元件目录表。3、PLC 编程,完成指令表、梯形图、功能图、PLC 外部接线图 4、毕业设计(论文)文字字数不少于 1~2 万字。四、主要参考文献[1]壮云.液压元件与系统.: 机械工业,2024[2]继海,宋锦春.液压与气压传动.: 高等教育,2024[3]机械设计手册编委会.机械设计手册.: 机械工业,2024[4]成大先.机械设计手册(液压传动).: 化学工业,2024[5]德明,雪镠,王海柱等.机床电气控制.: 复旦大学.2024[6]邹建华,许小明,吴定智.液压与气动技术基础.:华中科技大学.2024[7]徐绍坤.PLC 编程设计教程.: 中国电力.2024[8]岚,弓海霞,宇辉.新编有用液压技术手册.: 人民邮电.2024[9]利平.液压气动技术速查手册.:化学工业。2024论文摘要本设计综合运用液压系统和机床电气的知识,设计一两缸顺序动作组合机床电液系统。在分析系统的要求和工况情况下对系统中的重要部分:电气原理设计、液压缸与 PLC 系统等进行了详细的设计与说明。综合考虑液压执行元件的运动速度、调速围、工作行程、载荷性质和变化围,在满足各项要求的前提下,做到使系统简洁、操作简便和便于安装,最大限度选用零件标准化、系列化的零部件,减少专用件,从而降低了综合制造使用成本。关键词:液压,电气,PLCAbstract of t...
