气门摇臂轴支座的机械加工工艺规程与夹具设计说明VIP专享

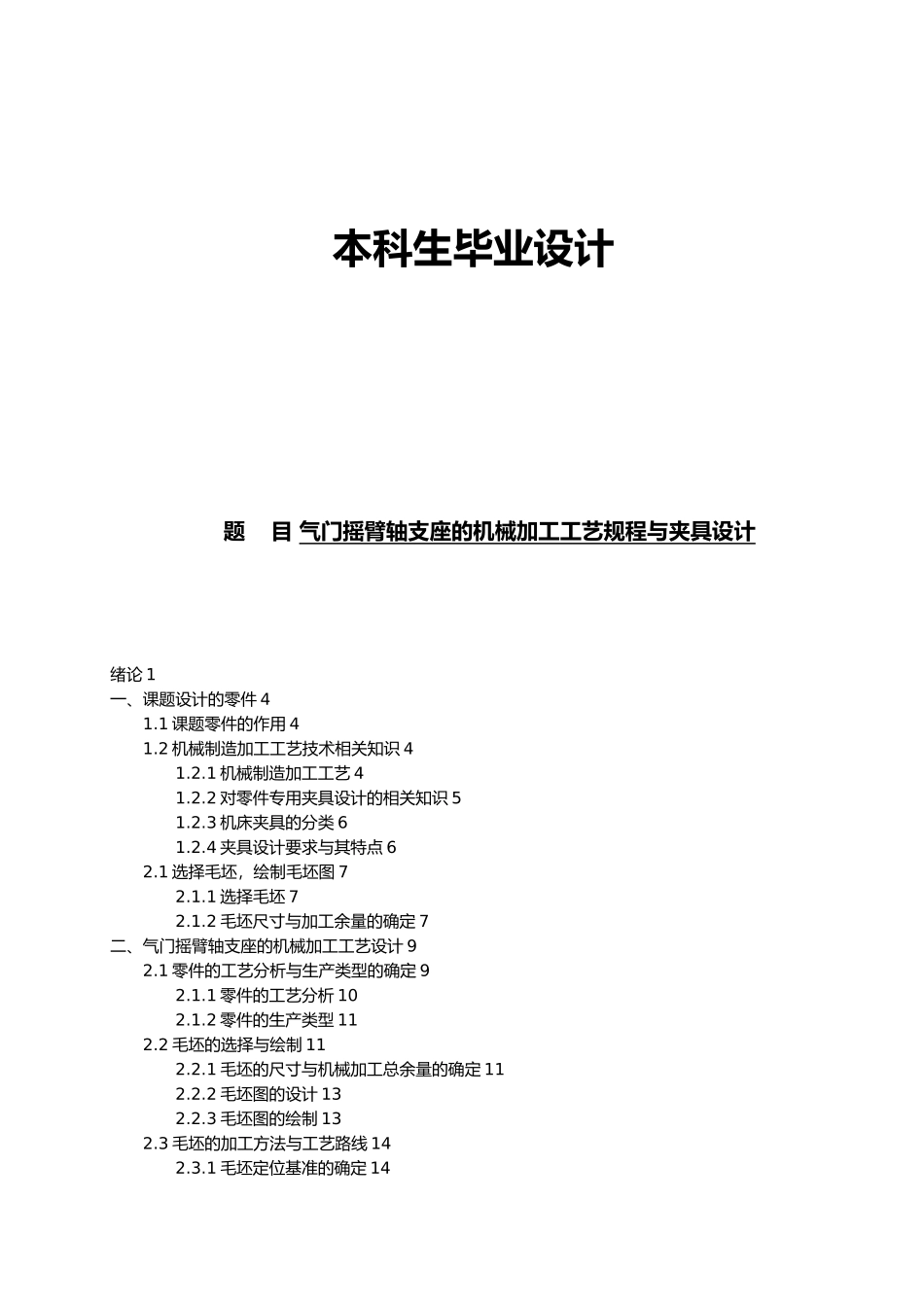

本科生毕业设计题 目 气门摇臂轴支座的机械加工工艺规程与夹具设计绪论 1一、课题设计的零件 41.1 课题零件的作用 41.2 机械制造加工工艺技术相关知识 41.2.1 机械制造加工工艺 41.2.2 对零件专用夹具设计的相关知识 51.2.3 机床夹具的分类 61.2.4 夹具设计要求与其特点 62.1 选择毛坯，绘制毛坯图 72.1.1 选择毛坯 72.1.2 毛坯尺寸与加工余量的确定 7二、气门摇臂轴支座的机械加工工艺设计 92.1 零件的工艺分析与生产类型的确定 92.1.1 零件的工艺分析 102.1.2 零件的生产类型 112.2 毛坯的选择与绘制 112.2.1 毛坯的尺寸与机械加工总余量的确定 112.2.2 毛坯图的设计 132.2.3 毛坯图的绘制 132.3 毛坯的加工方法与工艺路线 142.3.1 毛坯定位基准的确定 142.3.2 表面加工工序与加工方法的选择 142.3.3 划分加工阶段 152.3.4 工序顺序安排 162.3.5 零件工艺路线的确定 162.3.6 零件的加工装备与设备的选择 182.3.7 加工余量的确定 202.3.8 切削用量与时间定额确定 20绪论对于现代工艺来说，合理的先进的现代工艺对提高生产效率，提升装配效率和降低人工成本有着重要的作用，机械加工工艺对于产品和零件的质量起着决定性的作用，而产品的质量包括零件的加工表面质量和加工尺寸精度等。而零件的加工精度是属于其加工的理想精度与实际精度之间的符合程度，而他们的符合程度越高，相应的加工季度也越高。而在一定的加工工具的前提下确定出相对合理的加工工艺不仅仅能提高产品的加工精度还能降低其废品率改善生产条件提高生产率。相对于同一零件来说没在有不同的工艺手段制造出来的零件也有不同的质量，为了减少工时降低生产成本我们需要选择一个最优的方案，一个最符合零件加工的方案。一切需要设计加工的零件都需要制定相应的加工工艺规程。合理的加工规程在满足其相应的技术要求和技术参数的前提下保证其先进性，合理性与安全可靠性。在同一个产品被设计出来之后，加工人员可以根据不同价加工方法实现对零件的加工生产。对于单件小批量的零件来说，零件的加工只需要满足零件的加工要求即可，对于其生产成本和生产效率来说没有太多的要求，但是对于小批量的零件生产来说，它的设计不仅仅要满足产品的加工要求同时还需要尽可能地提高其生产效率，稳定零件质量。在设计零件加工工艺设计过程中，零件夹具设计是零件设计的重要环节。零件夹具在生产过程中不仅仅可以保证零件的加工精度，保证零件...
