氮气管线试压吹扫方案

氮气管线试压吹扫方案_第1页
1/11
氮气管线试压吹扫方案_第2页
2/11
氮气管线试压吹扫方案_第3页
3/11

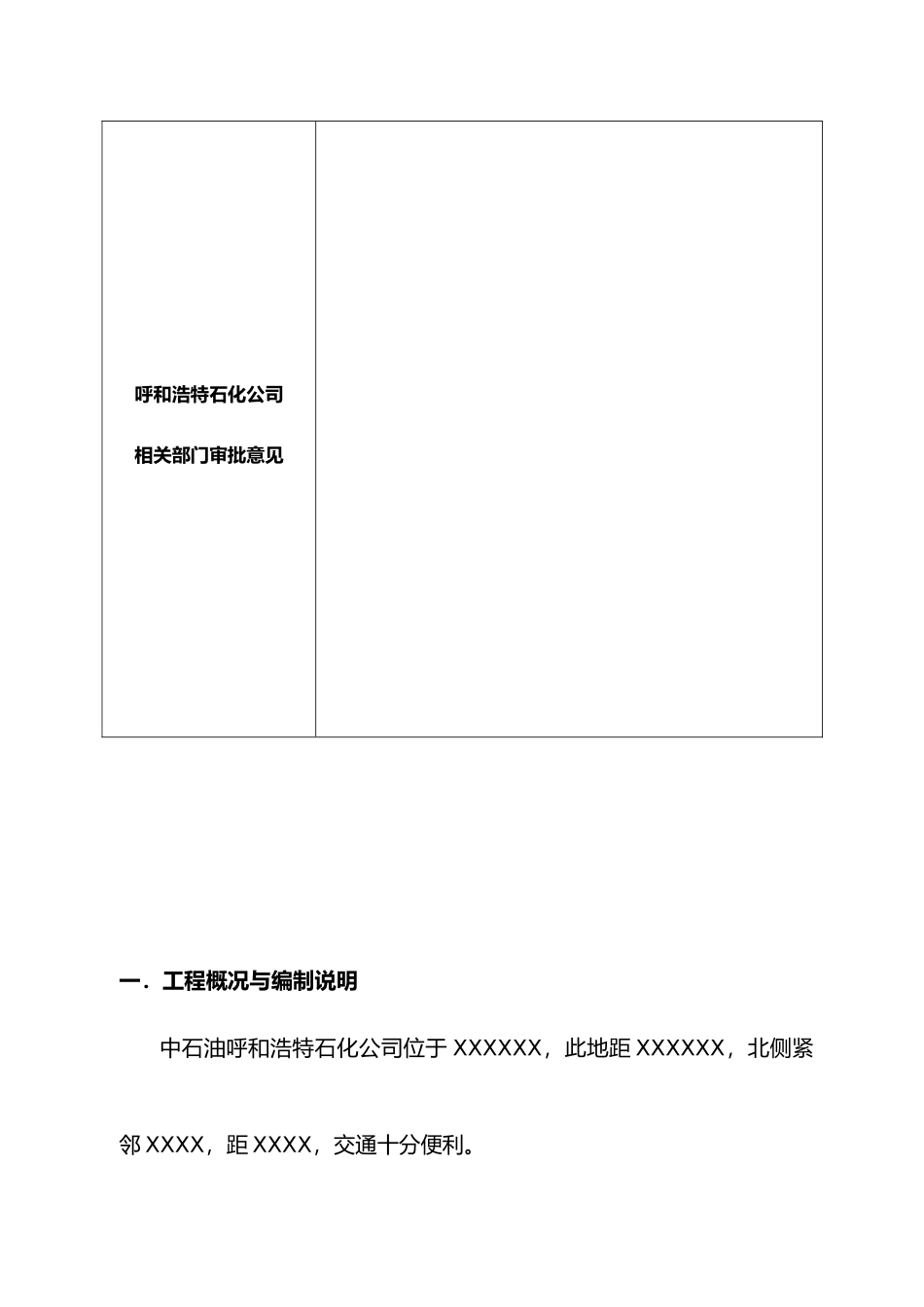

中国 XXXXXXXX 公司氮气管道试压/吹扫方案编 制:审 核:批 准:编制单位: 编制日期: 施工方案审批表施工单位审批意见呼和浩特石化公司相关部门审批意见一.工程概况与编制说明 中石油呼和浩特石化公司位于 XXXXXX,此地距 XXXXXX,北侧紧邻 XXXX,距 XXXX,交通十分便利。本工程主要容为:从经四纬四交叉口引一条 DN50 的氮气管线,沿经四路走向,在纬八路转向到火炬管廊,在纬九路转向十万立原油罐。 本工程具体实物量见下表序号管线号材质物料名称规格数量/m1氮气管线20#氮气DN504200本方案重点叙述了试压包的试压程序、试压方法、与 HSE 保证措施。二.编制依据 《工艺管道安装图》GB50235-2024 《工业金属管道工程施工与验收规》。SH3501-2024 《石油化工剧毒、易燃、可燃介质管道施工与验收规》三.管道试压/吹扫程序试压包试压施工程序见下图。管道试压/吹扫程序 检查不合格 检查合格检查不合格检查合格不合格合格不合格合格成立试压小组人员配备机具配备材料准备试压条件检查管道组成件安装完毕且正确阀门法兰螺栓垫片安装正确支吊架安装正确滑动/固定管托安装正确试压准备焊接记录齐全完整焊缝无损检测合格临时管线安装完毕盲板加装完毕且正确无误气源完好压力表量程精度符合要求试压进气加压排气稳压检查缺陷处理管道吹扫加压吹扫排气检查试压完成四、试压前应完成的工作1. 管道按设计文件与施工验收规要求安装完毕,其走向、标高、坐标符合设计文件要求;2. 按设计文件与施工验收规相关要求对管道安装情况进行检查,确认组成件按设计文件要求安装完毕且正确无误。3. 按设计文件与施工验收规相关要求对阀门、法兰、螺栓、垫片的安装进行检查,确认其位置、方向正确无误。4. 检查管道支吊架与管托的安装位置、偏装尺寸、位移方向,确认其符合设计文件与施工验收规的要求并按呼石化公司规定的交工技术文件格式填写检查记录。5. 管道焊缝已进行 100%外观检查并按设计文件与施工验收规要求进行了无损检测,检查结果均符合设计文件与施工验收规要求;五、试压/吹扫准备工作1. 人员配备:成立管道试压/吹扫小组,组长由项目经理 XXX 兼任,副组长为管道队长 XXX、焊接质检员 XXX,成员 4-10 名分别为参加本次管道安装的管工与焊工。2. 技术准备:对所有参加试压/吹扫的施工人员均进行技术交底,使其对本次试压管道的流程走向、输送介质、试验压力以与进气点、排气点、加压点、放空点、临时性盲板安装位...
