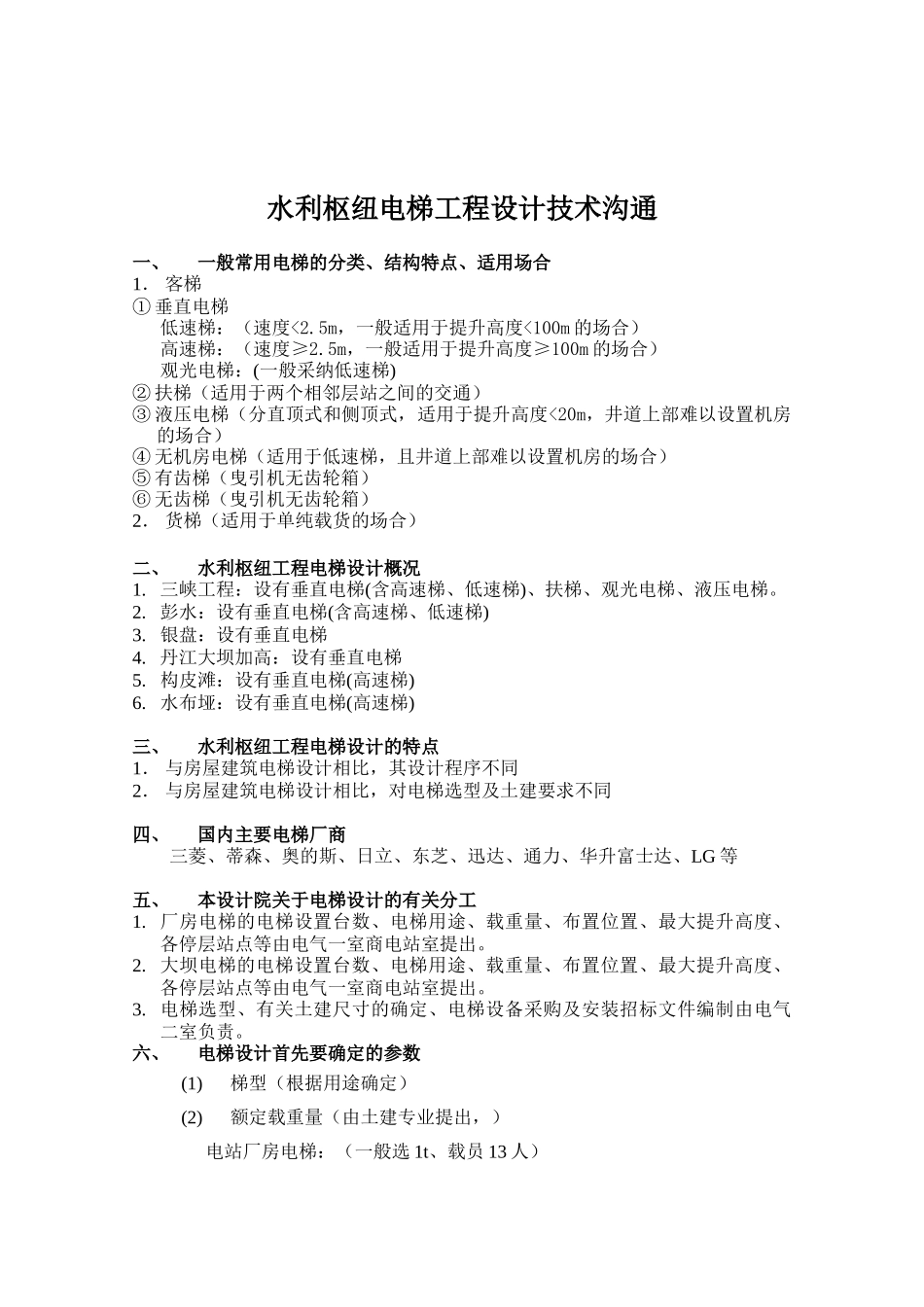

水利枢纽电梯工程设计技术沟通一、一般常用电梯的分类、结构特点、适用场合1． 客梯① 垂直电梯低速梯：（速度<2.5m，一般适用于提升高度<100m 的场合）高速梯：（速度≥2.5m，一般适用于提升高度≥100m 的场合）观光电梯：(一般采纳低速梯)② 扶梯（适用于两个相邻层站之间的交通）③ 液压电梯（分直顶式和侧顶式，适用于提升高度<20m，井道上部难以设置机房的场合）④ 无机房电梯（适用于低速梯，且井道上部难以设置机房的场合）⑤ 有齿梯（曳引机无齿轮箱）⑥ 无齿梯（曳引机无齿轮箱）2． 货梯（适用于单纯载货的场合）二、水利枢纽工程电梯设计概况1. 三峡工程：设有垂直电梯(含高速梯、低速梯)、扶梯、观光电梯、液压电梯。2. 彭水：设有垂直电梯(含高速梯、低速梯)3. 银盘：设有垂直电梯4. 丹江大坝加高：设有垂直电梯5. 构皮滩：设有垂直电梯(高速梯)6. 水布垭：设有垂直电梯(高速梯)三、水利枢纽工程电梯设计的特点1． 与房屋建筑电梯设计相比，其设计程序不同2． 与房屋建筑电梯设计相比，对电梯选型及土建要求不同四、国内主要电梯厂商三菱、蒂森、奥的斯、日立、东芝、迅达、通力、华升富士达、LG 等五、本设计院关于电梯设计的有关分工1. 厂房电梯的电梯设置台数、电梯用途、载重量、布置位置、最大提升高度、各停层站点等由电气一室商电站室提出。2. 大坝电梯的电梯设置台数、电梯用途、载重量、布置位置、最大提升高度、各停层站点等由电气一室商电站室提出。3. 电梯选型、有关土建尺寸的确定、电梯设备采购及安装招标文件编制由电气二室负责。六、电梯设计首先要确定的参数(1)梯型（根据用途确定）(2)额定载重量（由土建专业提出，）电站厂房电梯：（一般选 1t、载员 13 人）大坝电梯：（一般选 1.6t、载员 19 人）扶梯：其运载量按人数/每小时确定 (3)额定提升速度(由最大提升高度确定，按 1 分钟以内走完全行程控制) (4)停层站点及基站（由土建专业确定，基站应定为与外部交通最方便的层站）。 (5)井道平面尺寸：约 23002300 mm(宽深)(6)厅门开孔尺寸：约 1200~14002200 mm(宽高)(7)底坑深度：约 2150 mm(8)顶层高度：约 4850 mm (9) 安全门尺寸：一般为 802000 mm(宽高)(10) 安全门设置原则：各层站间距≥11m 应设安全门(11) 底坑应设排水设施和爬梯(12) 机房面积：（根据机型的不同确定，可在设备招标后确定）(13) 机房高度：（一般为 2.8m 左右，可在设备招...
