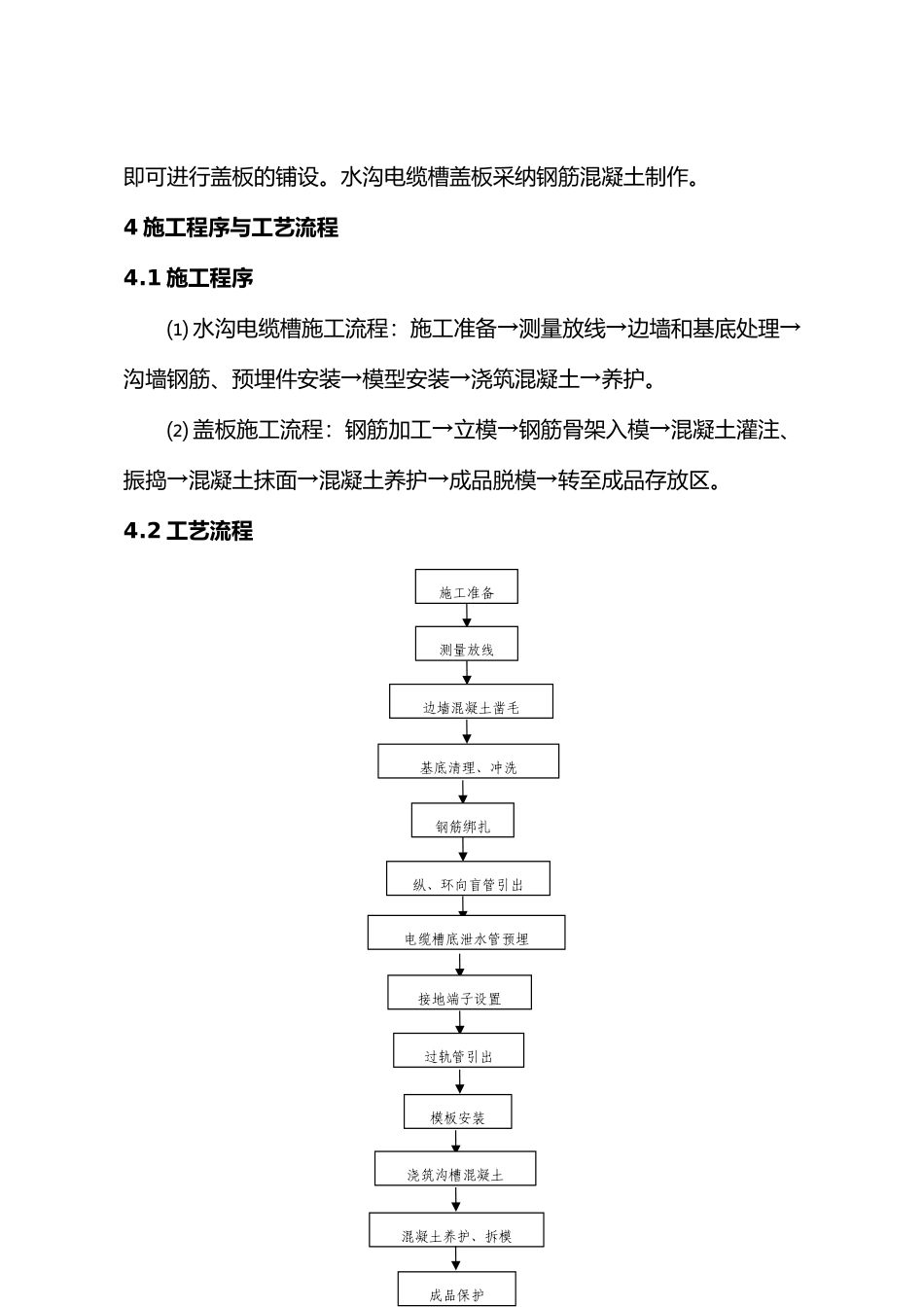

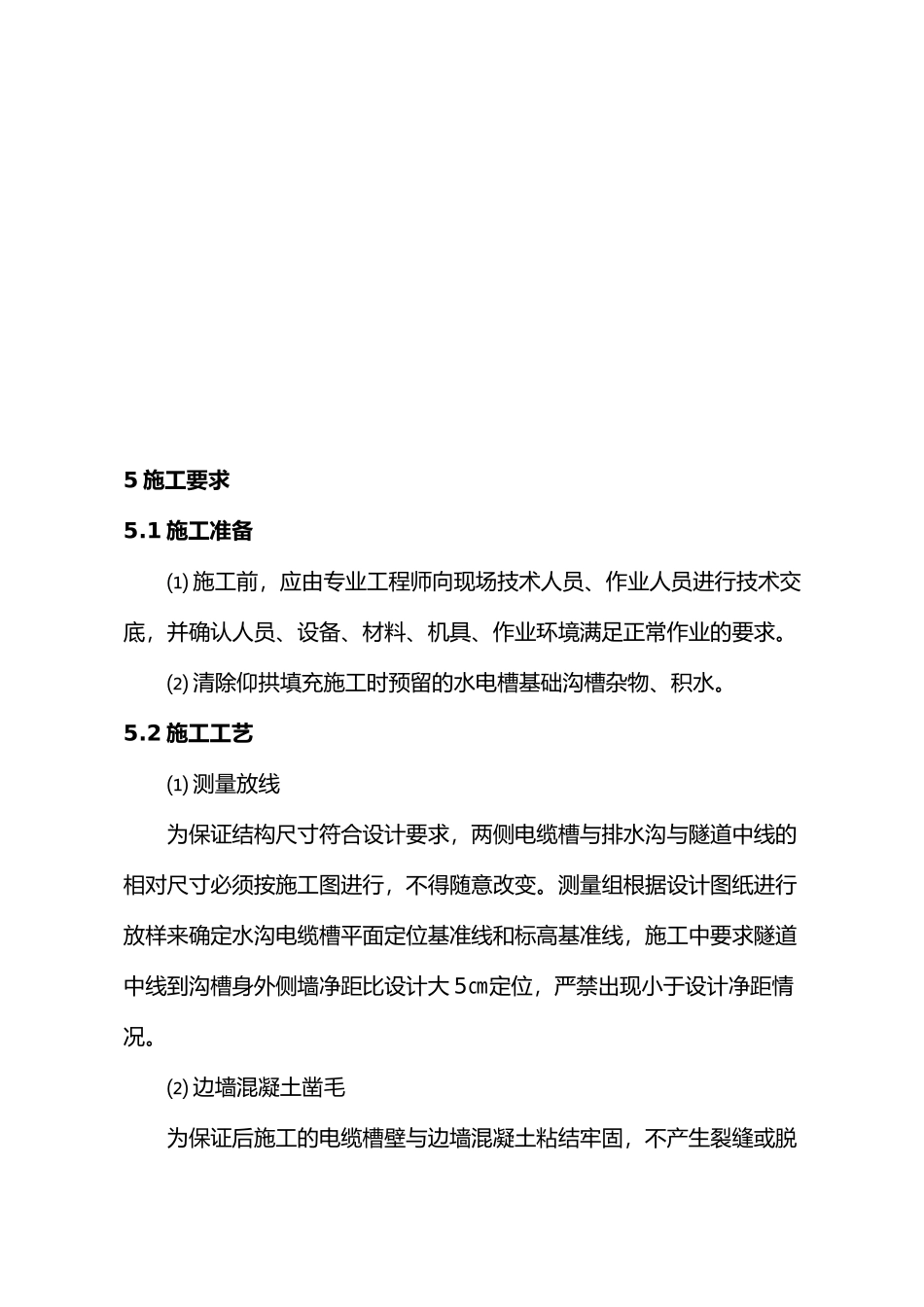

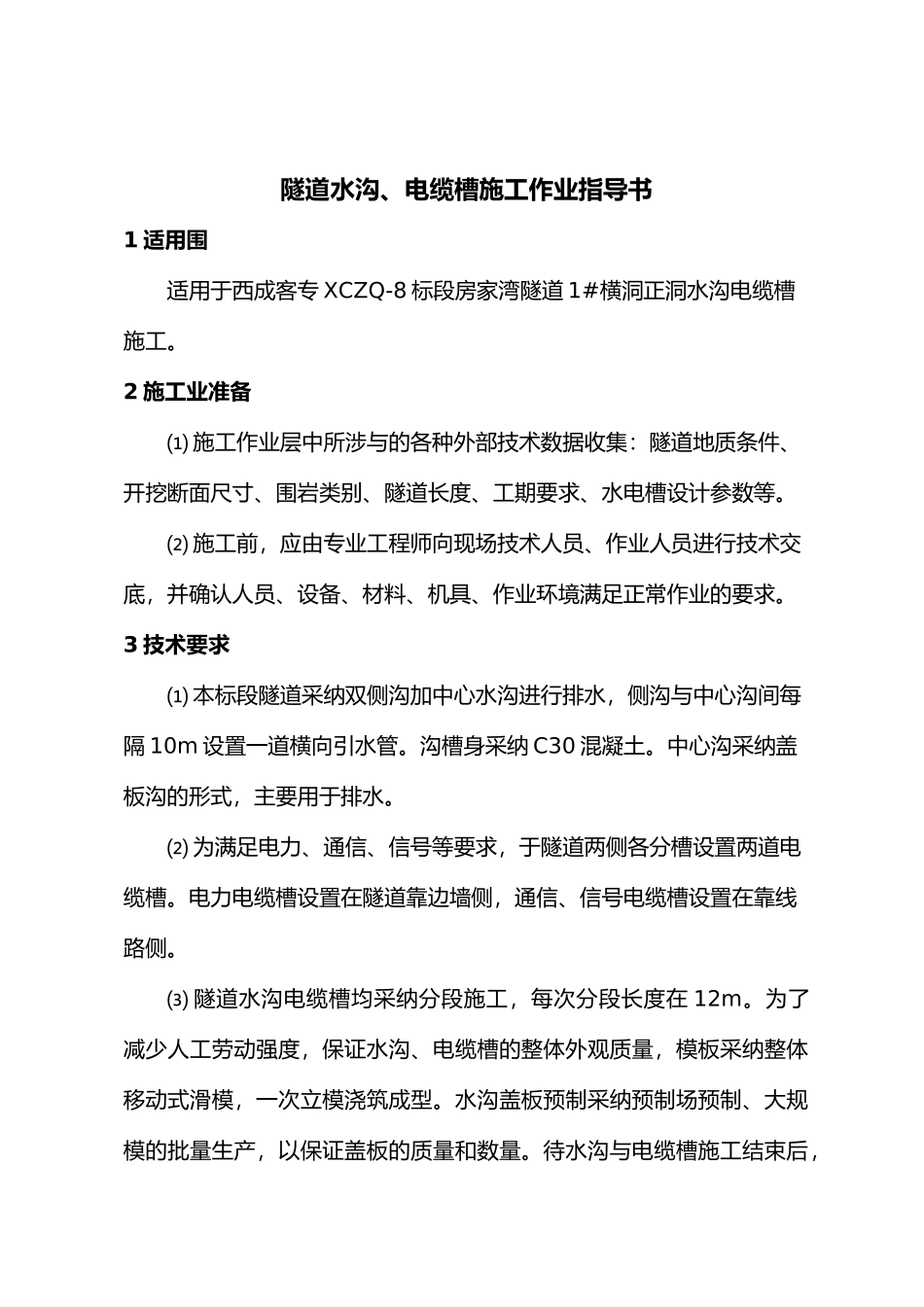

隧道水沟、电缆槽施工作业指导书1 适用围适用于西成客专 XCZQ-8 标段房家湾隧道 1#横洞正洞水沟电缆槽施工。2 施工业准备⑴ 施工作业层中所涉与的各种外部技术数据收集：隧道地质条件、开挖断面尺寸、围岩类别、隧道长度、工期要求、水电槽设计参数等。⑵ 施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。3 技术要求⑴ 本标段隧道采纳双侧沟加中心水沟进行排水，侧沟与中心沟间每隔 10m 设置一道横向引水管。沟槽身采纳 C30 混凝土。中心沟采纳盖板沟的形式，主要用于排水。⑵ 为满足电力、通信、信号等要求，于隧道两侧各分槽设置两道电缆槽。电力电缆槽设置在隧道靠边墙侧，通信、信号电缆槽设置在靠线路侧。⑶ 隧道水沟电缆槽均采纳分段施工，每次分段长度在 12m。为了减少人工劳动强度，保证水沟、电缆槽的整体外观质量，模板采纳整体移动式滑模，一次立模浇筑成型。水沟盖板预制采纳预制场预制、大规模的批量生产，以保证盖板的质量和数量。待水沟与电缆槽施工结束后，即可进行盖板的铺设。水沟电缆槽盖板采纳钢筋混凝土制作。4 施工程序与工艺流程4.1 施工程序⑴ 水沟电缆槽施工流程：施工准备→测量放线→边墙和基底处理→沟墙钢筋、预埋件安装→模型安装→浇筑混凝土→养护。⑵ 盖板施工流程：钢筋加工→立模→钢筋骨架入模→混凝土灌注、振捣→混凝土抹面→混凝土养护→成品脱模→转至成品存放区。4.2 工艺流程施工准备测量放线边墙混凝土凿毛基底清理、冲洗钢筋绑扎纵、环向盲管引出电缆槽底泄水管预埋接地端子设置过轨管引出模板安装浇筑沟槽混凝土混凝土养护、拆模成品保护5 施工要求5.1 施工准备⑴ 施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。⑵ 清除仰拱填充施工时预留的水电槽基础沟槽杂物、积水。5.2 施工工艺⑴ 测量放线为保证结构尺寸符合设计要求，两侧电缆槽与排水沟与隧道中线的相对尺寸必须按施工图进行，不得随意改变。测量组根据设计图纸进行放样来确定水沟电缆槽平面定位基准线和标高基准线，施工中要求隧道中线到沟槽身外侧墙净距比设计大 5㎝定位，严禁出现小于设计净距情况。⑵ 边墙混凝土凿毛为保证后施工的电缆槽壁与边墙混凝土粘结牢固，不产生裂缝或脱落，影响施工质量，必须提前对边墙混凝土进行凿毛处理，凿毛后露出的新...
