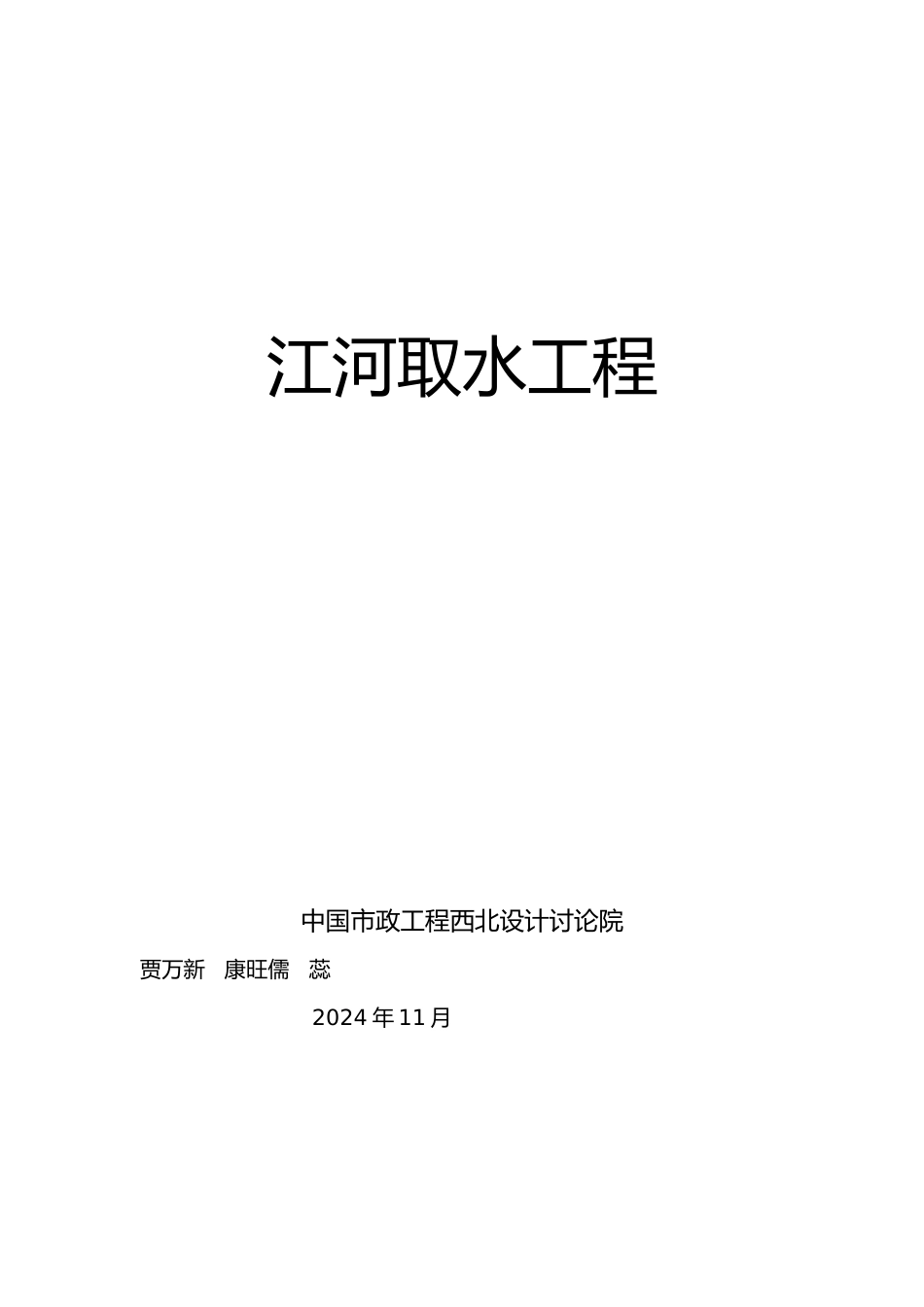

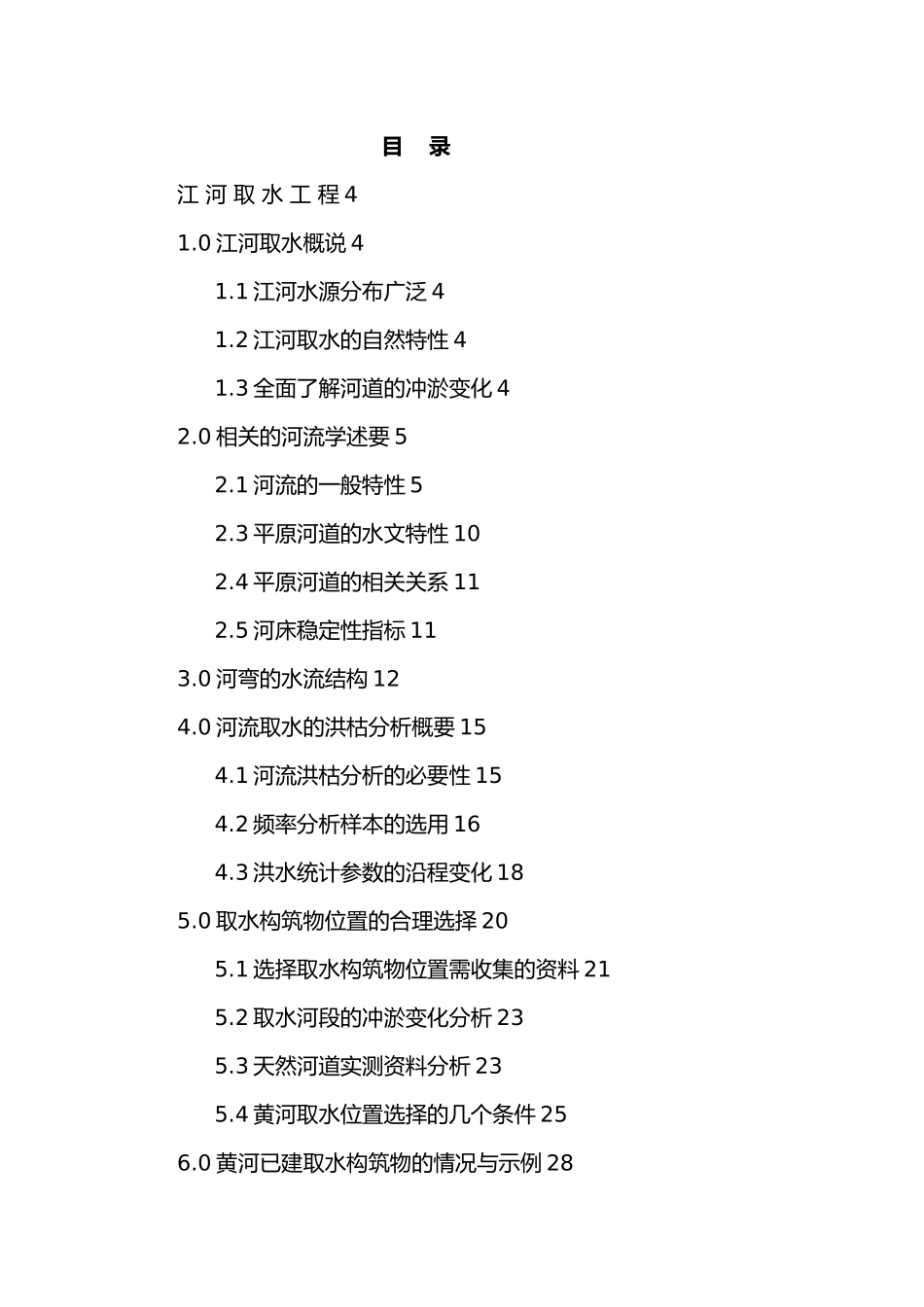

江河取水工程培训资料----------------------- -----------------------日期：江河取水工程中国市政工程西北设计讨论院贾万新 康旺儒 蕊 2024 年 11 月 目 录 江 河 取 水 工 程 41.0 江河取水概说 41.1 江河水源分布广泛 41.2 江河取水的自然特性 41.3 全面了解河道的冲淤变化 42.0 相关的河流学述要 52.1 河流的一般特性 52.3 平原河道的水文特性 102.4 平原河道的相关关系 112.5 河床稳定性指标 113.0 河弯的水流结构 124.0 河流取水的洪枯分析概要 154.1 河流洪枯分析的必要性 154.2 频率分析样本的选用 164.3 洪水统计参数的沿程变化 185.0 取水构筑物位置的合理选择 205.1 选择取水构筑物位置需收集的资料 215.2 取水河段的冲淤变化分析 235.3 天然河道实测资料分析 235.4 黄河取水位置选择的几个条件 256.0 黄河已建取水构筑物的情况与示例 286.1 合建岸边式取水构筑物 286.2 合建河心式 307.0 画匠营子取水工程简介 337.1 河段的自然情况 337.2 河工模型试验 347.3 取水泵站的设计特点 357.4 取水墩、自流管 437.5 解决施工与运转中几个难点问题的措施 458.0 高含沙水与其特性 47参考文献：50江河取水工程1.0 江河取水概说1.1 江河水源分布广泛江河在水资源中具有水量充沛，分布广泛得特点，常用于作为城市和工矿供水水源，例如在我国南方（岭淮河以南）90%以上的水源工程都以江河为水源。1.2 江河取水的自然特性 江河取水受自然条件和环境影响较大，必须充分了解江河的径流特点，因地置宜地选择取水河段。特别是北方各地，河流的流量和水位受季节影响，洪、枯水量变化悬殊，冬季又有冰情能形成底冰和冰屑，易造成取水口的堵塞，为保证取水安全，必须周密调查，反复论证。1.3 全面了解河道的冲淤变化河道在水流作用下，不断地发生着平面形态和断面形态的变化，这就是通常所说的河道演变。河道演变是河流水沙状况和泥沙运动进展的结果，不论是南方北方，还是长江黄河挟带泥沙的水流在一定条件下可以通过泥沙的淤积而使河床抬高，形成滩地，也可以通过水流的冲刷而使河岸坍塌，河道变形。泥沙有时可能会被紊动的水流悬浮起来形成悬移质泥沙；有时也可因水流条件的改变而下沉到河流床面，在河床上推移运动，成为推移质泥沙。当水流挟带能力更小时，推移质或悬移质泥沙还能淤积在河床上成为河床质泥沙。在河流中，悬移质，推移质泥沙和河床质泥沙间的这种不断...
