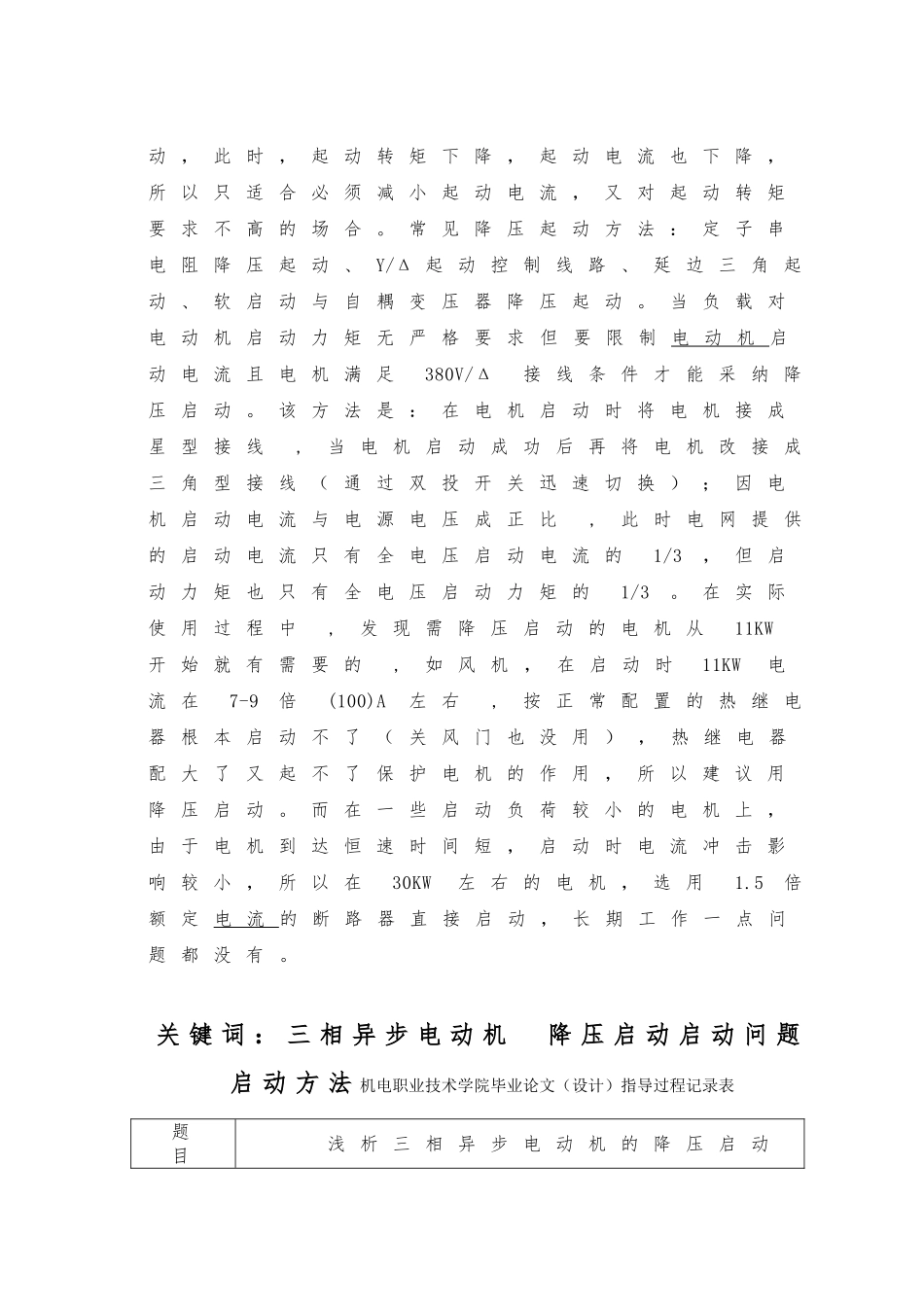

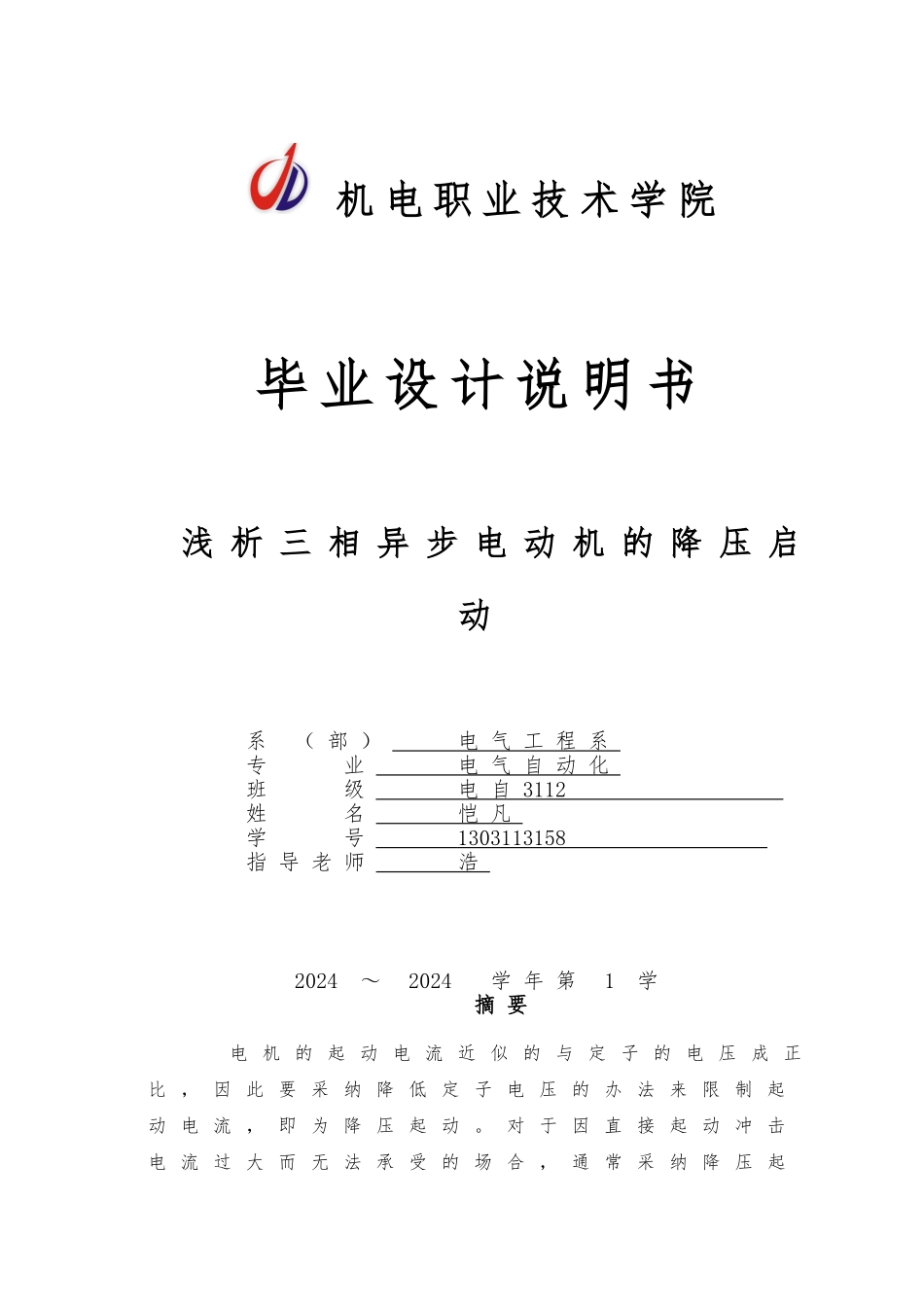

机 电 职 业 技 术 学 院毕 业 设 计 说 明 书浅 析 三 相 异 步 电 动 机 的 降 压 启动系 ( 部 ) 电 气 工 程 系 专 业 电 气 自 动 化 班 级 电 自 3112 姓 名 恺 凡 学 号 1303113158 指 导 老 师 浩 2024 ~ 2024 学 年 第 1 学摘 要电 机 的 起 动 电 流 近 似 的 与 定 子 的 电 压 成 正比 , 因 此 要 采 纳 降 低 定 子 电 压 的 办 法 来 限 制 起动 电 流 , 即 为 降 压 起 动 。 对 于 因 直 接 起 动 冲 击电 流 过 大 而 无 法 承 受 的 场 合 , 通 常 采 纳 降 压 起动 , 此 时 , 起 动 转 矩 下 降 , 起 动 电 流 也 下 降 ,所 以 只 适 合 必 须 减 小 起 动 电 流 , 又 对 起 动 转 矩要 求 不 高 的 场 合 。 常 见 降 压 起 动 方 法 : 定 子 串电 阻 降 压 起 动 、 Y/Δ 起 动 控 制 线 路 、 延 边 三 角 起动 、 软 启 动 与 自 耦 变 压 器 降 压 起 动 。 当 负 载 对电 动 机 启 动 力 矩 无 严 格 要 求 但 要 限 制 电 动 机 启动 电 流 且 电 机 满 足380V/Δ接 线 条 件 才 能 采 纳 降压 启 动 。 该 方 法 是 : 在 电 机 启 动 时 将 电 机 接 成星 型 接 线,当 电 机 启 动 成 功 后 再 将 电 机 改 接 成三 角 型 接 线 ( 通 过 双 投 开 关 迅 速 切 换 ) ; 因 电机 启 动 电 流 与 电 源 电 压 成 正 比,此 时 电 网 提 供的 启 动 电 流 只 有 全 电 压 启 动 电 流 的1/3, 但 启动 力 矩 也 只 有 全 电 压 启 动 力 矩 的1/3。 在 实 际使 用 过 程 中,发 现 需 降 压 启 动 的 电 机 从11KW开 始 就 有 需 要 的,如 风 机 , 在 启 动 时11KW电流 在7-9倍(100)A左 右,按 正 常 配 置 的 热 继 电器 根 本 启 动 不 了 ( 关 风 门 也 没 用 ) , 热 继 电 器配 大 了 又 起 不 了 保 护 电 机 的 作 用 , 所 以 建 议 用降 压 启 动 。 而 在 一 些 启 动 负 荷 较 小 的 电 机 上 ...
