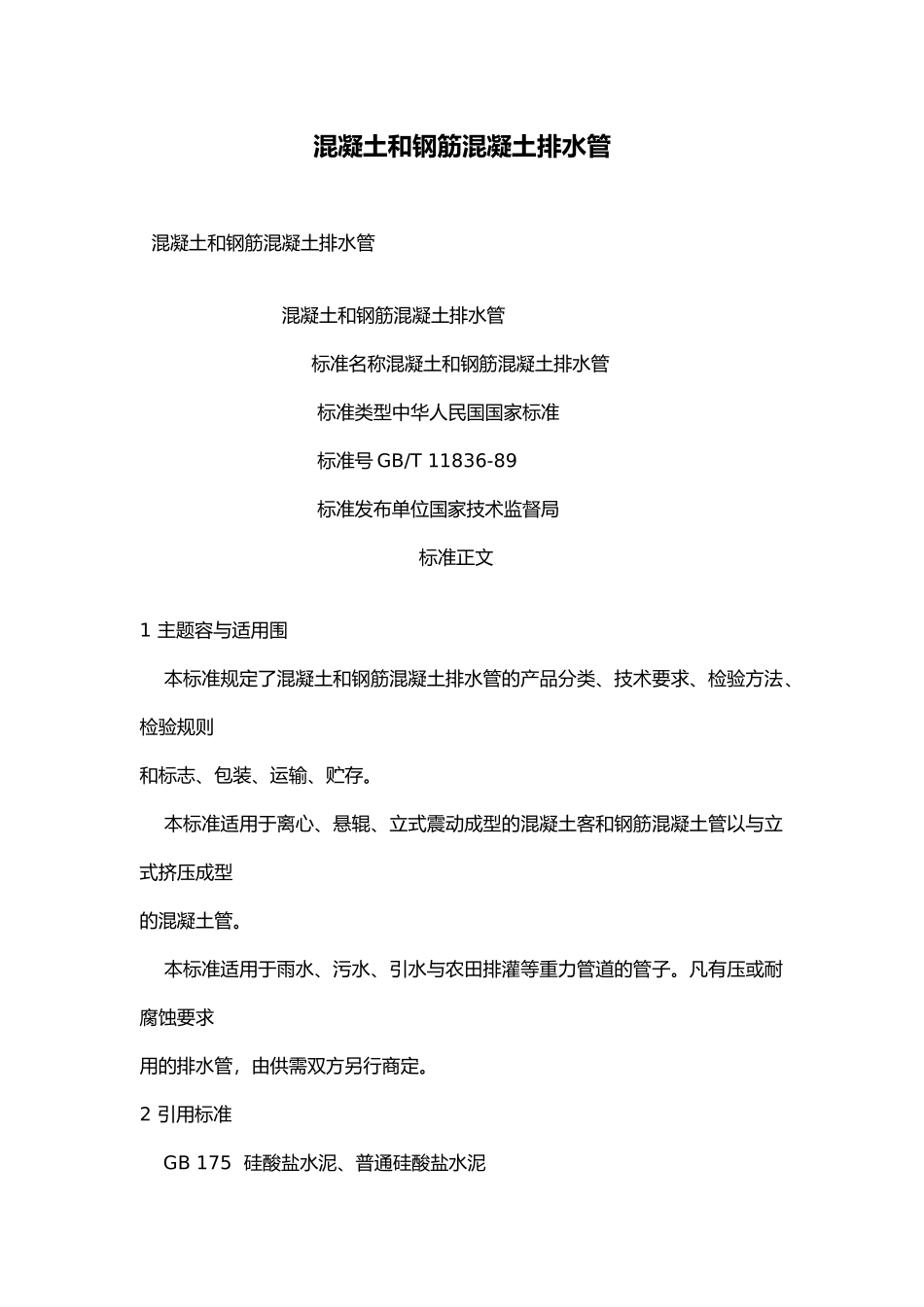

混凝土和钢筋混凝土排水管 混凝土和钢筋混凝土排水管 混凝土和钢筋混凝土排水管 标准名称混凝土和钢筋混凝土排水管 标准类型中华人民国国家标准 标准号 GB/T 11836-89 标准发布单位国家技术监督局标准正文 1 主题容与适用围 本标准规定了混凝土和钢筋混凝土排水管的产品分类、技术要求、检验方法、检验规则 和标志、包装、运输、贮存。 本标准适用于离心、悬辊、立式震动成型的混凝土客和钢筋混凝土管以与立式挤压成型 的混凝土管。 本标准适用于雨水、污水、引水与农田排灌等重力管道的管子。凡有压或耐腐蚀要求 用的排水管，由供需双方另行商定。 2 引用标准 GB 175 硅酸盐水泥、普通硅酸盐水泥 GB 199 快硬硅酸盐水泥 GB 343 一般用途低碳钢丝 GB 701 普通低碳钢热轧圆盘条 GB 748 抗硫酸盐硅酸盐水泥 GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥与粉煤灰硅酸盐水泥 GB 11837 混凝土管用混凝土抗压强度试验方法 GB J 204 钢筋混凝土工程施工与验收规 JG J 52 普通混凝土用砂质量标准与试验方法 JG J 53 普通混凝土用碎石或卵石质量标准与试验方法 3 产品分类 3 1 产品按名称、尺寸(直径×长度)、荷载、标准编号顺序进行标记。 示例：公称径为 300mm 的Ⅰ级混凝土管，其标记如下： C 300×1000—Ⅰ—GB 11836 公称径为 500mm 的Ⅱ级钢筋混凝土管，其标记如下： RC 500×2000—Ⅱ—GB 11836 3 2 混凝土管和钢筋混凝土管按其规格、尺寸和外压荷载系列分为Ⅰ级和Ⅱ级，列入表 1、 表 2。 3 3 按管子接口型式分为：套环式、企口式、承插式三种。按管子接口采纳的密封材料分 为刚性接口和柔性接口两种。柔性接口胶圈或用于顶管施工的管子接口尺寸，由供需双方商 定。 表 1 混凝土管规格尺寸与外压荷载系列表 ________________________________________________________________________________ 公称径 最小长度 Ⅰ 级 管 Ⅱ 级 管 D0 L 最小厚度 h 破坏荷载 Pp 最小厚度 h 破坏荷载 Pp mm mm mm KN/m mm KN/m 100 19 11 5 25 18 9 150 19 8 1 25 13 5 200 22 8 3 27 12 2 250 25 8 6 33 14 6 300 1000 30 10 3 40 17 8 350 35 12 0 45 19 4 400 40 13 7 47 18 7 450 45 15 5 50 18 9 500 50 17 2 55 20 6 ...
